Wc sjedalo ventila: koje verzije su najviše pouzdane?

Svi spremnici vode imaju tako složenu komponentu kao i WC-ispirni ventil. Trenutno postoji nekoliko varijanti ove stranice. Trebali biste znati sve o njima prije nego što kupite uređaj ili ga popravite.

Zadavanje čvorova

Svrha uređaja je sljedeća.

1. Otvara se i ispušta vodu kad je spremnik prazan..
2. Sprečava protok vode nakon punjenja spremnika u željeni stupanj..
3. Element za blokiranje osigurava konstantnu razinu tekućine u spremniku., ako postoje pada tlaka u vodoopskrbi. Kada tlak u sustavu padne ili se povećava za 0,1 MPa, razina vode ne smije se mijenjati za više od 0,4 cm.

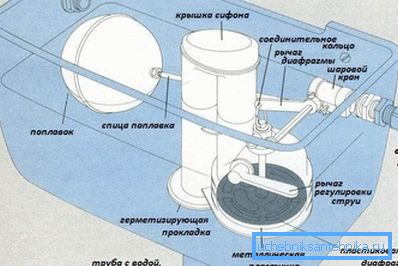

Opće načelo rada koje ima crijevo za WC cisternu.

1. Budući da se razina tekućine u spremniku smanjuje ispod dopuštene vrijednosti, plutajuće se spušta niže i niže i time aktivira polugu.
2. Tlak na šipku za potiskivanje padne. Kao rezultat toga voda počinje teći u spremnik.
3. Istodobno, plutač počinje plutati prema gore.
4. Kada se postigne određena razina, ventil se zatvara s polugom, a voda se zaustavlja.

Različite izvedbe elemenata koji plutaju ovise o mnogim vrstama odvodnih sustava i spremnika. Na primjer, na wc-u je i nepovratni ventil i izravni kolegij. Načelo njihova rada je vrlo različito.

Vrste ventila za spremnik

Zatvarači za WC školjke mogu biti izrađeni od metala ili plastike.

Proizvodni materijal

Skupljivi modeli drenažnih mehanizama izrađeni su od bronce i mesinga. Ove metalne legure imaju dobru čvrstoću i krutost, gotovo nisu osjetljive na koroziju i otporne su na kemijske i mehaničke opterećenja.

Po dizajnu, oni mogu biti jednostavne zasebne jedinice (skupno i odvodni ventil), te složene montažne jedinice.

Obratite pažnju! Sklopovi na armaturnim ventilima od legura izrađuju se samo za modele WC školjki "elitne" klase. Za kategoriju "poslovni" elementi za zatvaranje i odvod metala se odvajaju od homologacije punila. To uvelike pojednostavljuje sustav, daje svestranost tijekom instalacije i omogućuje popravak komponenti odvojeno.

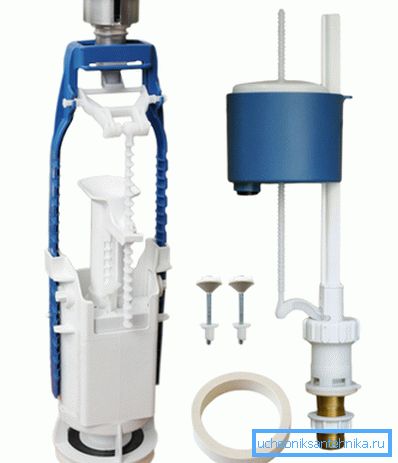

Najčešće, sanitarni ventil je napravljen od plastike. Od kvalitete sirovina, kao i točnost proizvodnje elemenata ovisi o ukupnoj cijeni čvora. Drugim riječima ovdje postoji izravna veza - skuplji ventil za zatvaranje spremnika, to će biti trajniji.

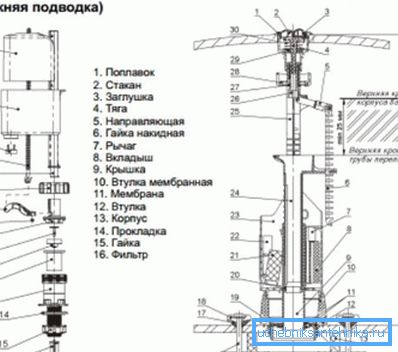

Konfiguracija uređaja

Dodatna oprema za zaključavanje spremnika ima samo dvije konfiguracije: možete instalirati bilo odvojeni ili kombinirani sustav vlastitim rukama.

1. Odvojeni ulazni ventil za WC cistern i odvodni analogni su montirani zauzvrat.
2. Međusobno povezivanje takvih elemenata provodi se samo kroz vodu.
3. Element za ispunjavanje je jednostavan čvor određenog oblika, koji ima plutajuću površinu.
4. To što pomoću kontrolnog potisnika djeluje s povećanjem razine tekućine na ventilu, zatvara vodu.
5. Odvojeni odvodni ventil za WC cisternu može imati gumb za pritiskanje, pedale, vuče itd.
6. Ovaj element ima volumetrijski vrat. S njom se spaja zrak ili mehanički ventil. Ispušta se kroz sustav vuče ili izravnim udarcem (podizanje, pritiskanje).

Obratite pažnju! Glavna prednost odvojenih odvodnih jedinica je sposobnost zamjene ili popravka njihovih pojedinačnih elemenata. Ta okolnost uvelike olakšava i smanjuje troškove rada.

1. Kombinirani mehanizmi u kojima se elementi za punjenje i pražnjenje nalaze u istom kućištu i međusobno su povezani pravocrtnom linijom, jamče maksimalnu sigurnost i pouzdanost rada spremnika.
2. Važno je napomenuti da su takvi sustavi teški za popravak, osim toga, oni su problematični za konfiguriranje.
3. Međutim, instrukcija napominje da će s finim podešavanjem takav čvor funkcionirati besprijekorno.

Vrste ventila na dizajnu

Ukupno postoje tri konstruktivna tipa ventila za spremnike:

• kronični ventili;
• analozi membrana;
• klipni uređaji.

Uređaji tipa Croydon

Takvi ventili su tehnološki zastarjeli, oni se nalaze samo na modelima sanitarnih uređaja iz prošlosti.

1. Oni uključuju klip s sedla, os poluge i tijelo ventila.
2. Voda se napaja i odsiječe s klipom koji se pomiče okomito.
3. Pokreće polugu za plovak.

Ovaj dizajn brzo se istroši. Stoga, tijekom vremena, ventil u WC-u ne zatvara vodu, teče i izlazi iz spremišta za WC.

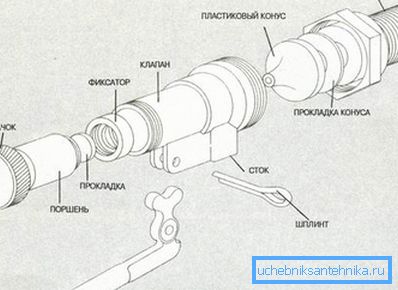

Piston kolege

1. Ulazni ventil klipnog tipa WC ima os u obliku poluge.
2. Fiksiran je u podijeljenom klinu (viljušan).
3. Kada se poluga pomiče vodoravno, uzrokuje pomicanje klipa.
4. To povremeno dodiruje sedlo. Time se regulira protok vode u spremnik.
5. Klip ima pečat na svom kraju.
6. Kada se sjedi s sedla, brtva zaustavlja protok vode.

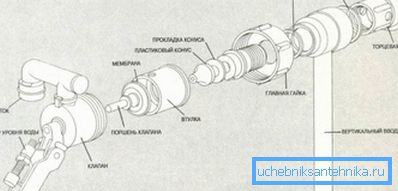

Moderni čvorovi s membranom

1. Takav ventil u WC školjci umjesto brtvila opremljen je membranom.
2. Proizvodite ih od gume ili silikona.
3. Tijekom pomicanja klipa se pokreće membrana.
4. Stoga, u traženom trenutku, sprječava protok vode u spremnik.

Slični ventili su najsuvremenija. Opremljeni su svim novim modelima sanitarnih aparata. Na temelju toga, vrijedno je više opteretiti membranskim uređajima.

Oni pružaju najbrže punjenje spremnika s vodom i preklapanjem. Na temelju kvalitete stranice i točnosti prilagodbe, proces pribavljanja tekućine i njegovog pražnjenja može biti tih ili vrlo glasan.

Obratite pažnju! Glavni nedostatak membranske vrste ventila je da za njihovu djelotvornu radnju u vodovodnom sustavu ne bi trebalo biti značajnih padova tlaka. Njihova vrijednost ne smije biti veća od 0,1 MPa.

Osim toga, kako bi mehanizam funkcionirao normalno i što je duže moguće, važno je da voda u mreži bude čista.

Kako radi dijafragmski ventil

U nastavku su prikazane glavne faze rada uređaja.

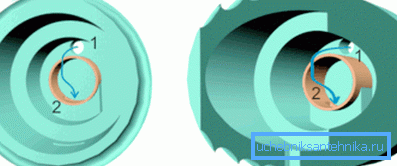

Prva faza

1. U prvoj fazi ventil je otvoren. Tijekom njega voda ulazi u spremnik. Membrana, poštujući smjer strujanja tekućine, odlazi dalje. Stoga, voda bez prepreka može ispuniti spremnik.
2. Isprva, tekućina teče samo u preliminarnu sekciju.
3. Tako da je ušla izravno u spremnik, u ovom odjeljku postoji posebna rupa. Postupak je sličan onome koji se odvija u spremnicima opremljenim štapićima, no ima membranu koja se proteže preko klipa.
4. U njemu se nalazi lumen, kroz njega prolazi plastična šipka. Također ima dio lumena od 1 mm. Zahvaljujući njemu, voda djelomično ulazi u područje punjenja.
5. Kada je plovak u spuštenom stanju, u klipu je formirana mala rupica promjera od samo 0,5 milimetara. Kroz njega malu količinu tekućine teče u spremnik.
6. Zbog sličnog načela rada membranskog ventila, isti se tlak stvara u preliminarnim i dijelovima za punjenje i u dijelu spremnika iza njih. To je temeljna razlika između takvog mehanizma i odgovarajućeg dijela koji ima šipku ventila.

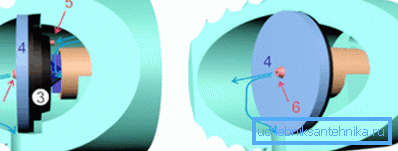

Druga faza

1. U ovoj fazi voda ulazi u spremnik, istodobno s njim pluta lopatica.
2. Postupak također povećava razinu držača gumenim brtvilom.
3. Pečat začepiti rupu.
4. Nakon naknadnog pomicanja štapića, klip s membranom se pritisne na sedlo. Time je dio za punjenje zapečaćen.

Na temelju činjenice da je tlak vode u dijelu za punjenje spremnika povezan s tlakom pop-up plovka, membrana je vrlo čvrsto pritisnuta na sedlo. To sprječava protok vode u spremnik.

Treća faza

1. Treća faza je ispuštanje vode nakon korištenja WC školjke.
2. U tom trenutku, kada se tekućina sruši iz spremnika i ulijeva u zdjelu WC školjke, pritisni učinak plutača na štapiću nestaje.
3. Utor u klipu u ovom trenutku ne preklapa šipku. Na ovoj osnovi, i u dijelu za punjenje, pritisak se naglo smanjuje.
4. Tlak ostaje samo iz sustava za opskrbu vodom, a djeluje na klip s membranom i pomiče ih na stranu.
5. Zbog toga mehanizam za odvod ponovno ide u prvu fazu.

zaključak

Dizajn odvodnog sustava, uključujući i ventil, od velike je važnosti za učinkovitost i pouzdanost WC školjke. Pri odabiru sanitarne opreme, ne zaboravite osigurati da je opremljen modernim modelom.

Video u ovom članku sadrži puno dodatnih informacija.
