Wc uređaj: strukturne i operativne značajke

Teško je zamisliti moderno stanovanje bez WC-a, jer to sanitarno učvršćenje čini gostima zahod udobnim i ne zahtijeva posebnu njegu. Međutim, za uobičajeni rad, vlasnik mora znati uređaj WC školjke, jer su greške u WC školjki i njihova eliminacija izravno povezane s njegovim strukturnim značajkama.

Reći ćemo vam kako je uređen WC i dati vam nekoliko savjeta o tome kako ga postaviti.

dizajn

Uređaj i načelo rada

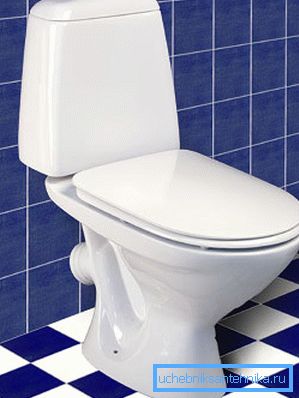

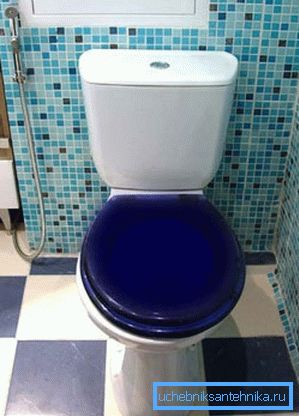

Razmotrit ćemo najčešći model "WC-compact", kao što je svima poznat i vrlo intuitivan.

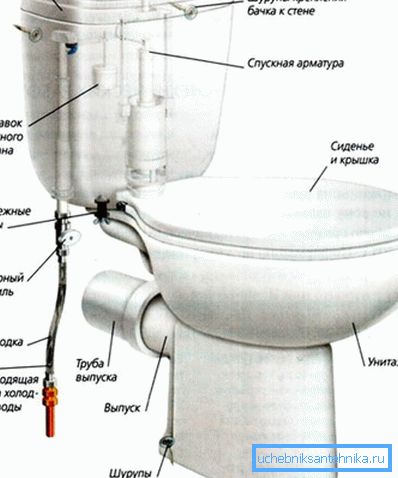

Proizvod se sastoji od tri glavna dijela:

1. bokali, što je spremnik za sakupljanje otpadnih proizvoda. Zdjela ima odvodnu rupu spojenu na kanalizaciju i opremljen vodom (sifonom);
2. Ispraznite spremnik, što je neophodno za isporuku vode koja se koristi za odvod sadržaja zdjela u kanalizaciju. Unutar spremnika postavljen je automatski uređaj za ispiranje vrećica koji regulira rad ventila i zaustavnih ventila;
3. Stolica s poklopcem. Povećava iskoristivost uređaja, a također vam omogućuje zatvaranje posude nakon uporabe kako je to bilo namjerno.

Uređaj radi kako slijedi: voda iz vodovoda se dovodi u spremnik kroz uređaj za pražnjenje vode, koji uključuje ventil za dovod plovnog mehanizma.

Kad se spremnik napuni, plovak se podiže i dovodni ventil zatvori, voda prestane teći.

Nakon upotrebe, potrošač pritisne ključ ili polugu koja uključuje odvodni kanal, otvor za ispiranje i voda teče u zdjelu, pranje sadržaja u cijev lijevka.

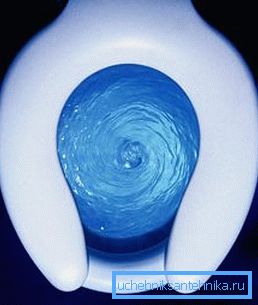

Količinu vode izračunava proizvođač, tako da je dovoljno da potpuno ukloni izmet iz zdjele.

Kako se razina vode smanjuje, plutajuća kapljica padne, a ventil za dovod vode ponovno se otvori.

Dolazna tekućina pritisne na laticu izlaznog ventila, koji zatvara odvodnu rupu, a voda se ponovno akumulira u spremniku.

To se događa dok njegova razina ne dosegne zadani maksimum, što će dovesti do zaključavanja dovodnog ventila plovkom, a uređaj će biti čist i spreman za upotrebu.

Obratite pažnju! U slučaju lomljenja plutajućeg mehanizma spremnik je opremljen sustavom preljeva viška vode u kanalizacijski sustav. To štiti vlasnike stana od poplave.

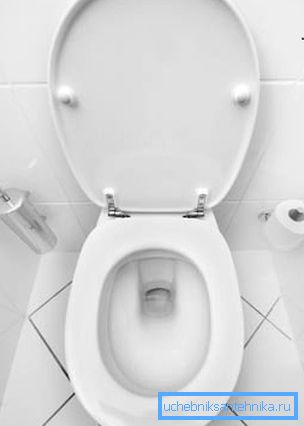

Zdjela za WC

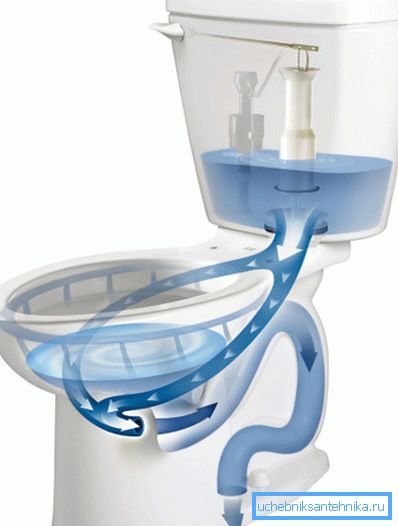

Posuda je napravljena tako da oblik osigurava najtočnije čišćenje spremnika s minimalnim protokom vode iz spremnika. To omogućuje ne samo uštedu tekućine nego i korištenje kompaktnijih spremnika.

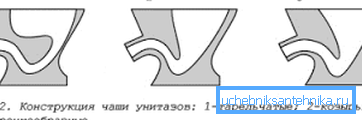

Danas postoje tri glavne vrste ovog dijela:

1. Belleville. Ima ravnu formu, a rupa je pristran prema naprijed, što nas štedi od prskalica tijekom kopanja;
2. Vizir. Ovdje je rupica pomaknuta natrag, a prednji zid je nagnut. Ovo je najprikladniji i estetski oblik vaze;
3. Dimnjak. Prednji i stražnji zidovi imaju otprilike isti kut nagiba. Rupa se nalazi gotovo u središtu zdjele, što ga čini najmanje udobnim zbog prskalica.

Sadržaj se drenira duž odvodnog kanala, koji ima poseban oblik: zbog vertikalnog savijanja (koljena) u kanalu se stvara vodena zamka.

Nakon što tekućina prođe kroz kanal, određena količina ostaje u koljenu i blokira pristup kanalizacijskim plinovima u prostoriju.

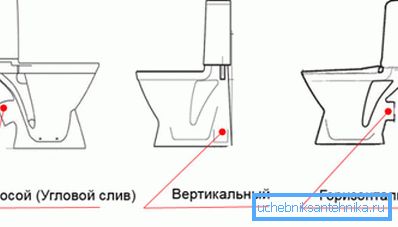

Također, vaze se mogu razlikovati na mjestu odvodne cijevi: može biti vodoravna, okomita ili kosa.

To ne utječe na rad uređaja, no kada je spojen na podizanje, ta značajka je vrlo značajna.

Obratite pažnju! Prilikom odabira WC školjke treba proučiti mjesto ustaju i fan te. Obično kupite uređaj s istom vrstom cijevi koja je bila na starom WC-u.

Ispraznite spremnik

Kao što je gore spomenuto, spremnik je dizajniran da ispraznio sadržaj posude u kanalizaciji. Moderni spremnici opremljeni su mehanikom, koja obavlja automatski rad uređaja.

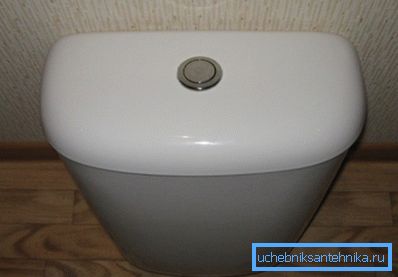

Proizvod ima glavni dio i uklonjivi poklopac, na kojemu se u većini modela nalazi gumb za odvod vode.

U pravilu, spremnik je izrađen od istog materijala kao i cijeli aparat: fajanca ili porculana. Ranije su proizvedeni spremnici od lijevanog željeza i čelika, a ponekad se nalaze plastični spremnici.

Međutim, porculanski proizvodi se smatraju najkvalitetnijom, a to se odnosi i na spremnik i vazu.

U "kompaktnom" modelu spremnik je postavljen na zdjelu i pričvršćen plastičnim ili metalnim vijcima s maticama.

Spoj je opremljen posebnom gumenom brtvom koja ga čini nepropusnom. Ponekad spremnik ima dodatni priključak na zid.

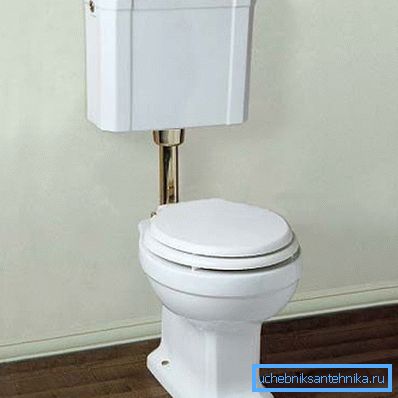

Tu su i monolitni modeli u kojima je spremnik neodvojiv od zdjele. U starim i nekim modernim vrstama kapaciteta nalazi se iznad i povezana s vazom vertikalnom cijevi.

Konačno, postoje skriveni spremnici koji su učvršćeni na instalacijskom okviru za zidnu zdjelu na zidu.

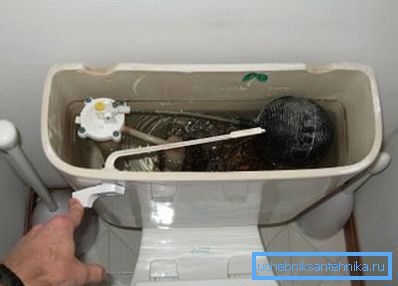

Ispraznite mehaniku

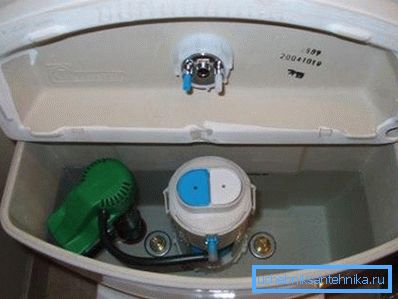

Pogledajmo dizajn kontejnera detaljnije:

Sastav mehanizma za odvod uključuje:

1. Ventil dovoda vode s mehanizmom za zaključavanje s plovkom. Zatvara i otvara kanal za protok tekućine, ovisno o položaju plovka (razina vode);
2. Preklopna cijev (sifon), kombinirana s ventilom za ispiranje i kruškom, zatvarajući odvodnu rupu;
3. Podignite krušku i otvorite rupu za ispiranje;
4. Plovak koji je iglom povezan na ventil za napajanje. Prilikom prebacivanja plutajuće igle pritišće se membrana koja zatvara kanal vode koji ulazi u spremnik;
5. Razina vode u spremniku.

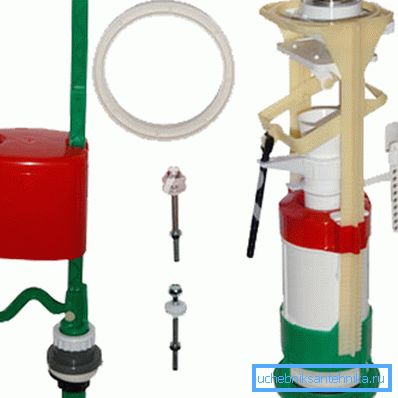

Obratite pažnju! Moderna mehanika je nešto drugačija, ali načelo njezina djelovanja ostaje isto. Koristimo staru shemu za jasnoću.

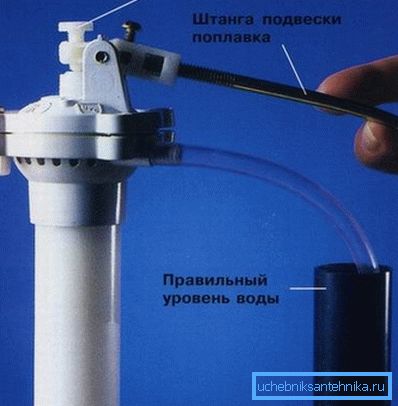

Uređaj za odvod vode u WC-u omogućuje namještanje količine tekućine koju akumulira spremnik. Da bi to učinili, vijak se nalazi u dovodnom ventilu, čija rotacija mijenja položaj žljebova plovka, na kojemu je kanal zaključan.

Također možete podesiti razinu tako da promijenite oblik igle: za to možete saviti ili koristiti zglob koljena, ako je to predviđeno dizajnom.

Obratite pažnju! Tijekom raspada mehanike ili nedovoljnog ispiranja ne žurite da otpustite sustav. Prije nego što promijenite odvod u WC-u, provjerite njegovo postavljanje, kao i stanje gumenih brtvila i diafragma ventila.

Upute za postavljanje mehanike mogu uvelike varirati ovisno o konfiguraciji, budući da se moderni instrumenti odlikuju poboljšanim upravljačkim sustavima.

Međutim, valja napomenuti da što je uređaj noviji, to je lakše konfigurirati, pa nema potrebe brinuti se.

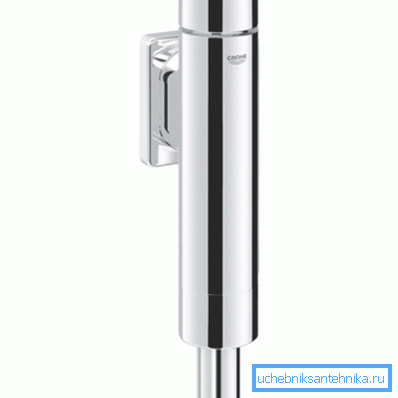

Tu je i uređaj za ispiranje pod pritiskom za WC koji eliminira spremnik.

Međutim, za privatno stanovanje, ovo je rješenje loše, jer zahtijeva izravnu vezu palac ili? autocestom do WC-a, što je slabo u skladu s karakteristikama unutarnjeg ožičenja cijevi hladne vode.

Osim toga, ovaj dizajn je vrlo bučan i stvara čekić vode u mreži.

zaključak

Cijena dobre vodovodne opreme je prilično visoka, a prilikom odabira preporučuje se razumijevanje uređaja za WC školjku. Isto tako, ovo znanje će vam pomoći da pravilno konfigurirate i upravljajte uređajem udobno, a video u ovom članku pomoći će vam u tome.
