Azbestni temelj za cijevi: kako ga ispravno izračunati i

U mnogim slučajevima, temelj kolone idealan je temelj za izgradnju malih kuća, kupelji ili vidikovaca. Kod podizanja, zamrzavanja tla, ugradnja temelja usadnog trake nije prikladna i skupo.

No, dobro uspostavljeni stupovi će izdržati sve testove, stvarajući pouzdanu i izdržljivu platformu za zgradu. Jedna od uspješnih opcija je azbestne cijevi za temelj, koje imaju puno pozitivnih svojstava.

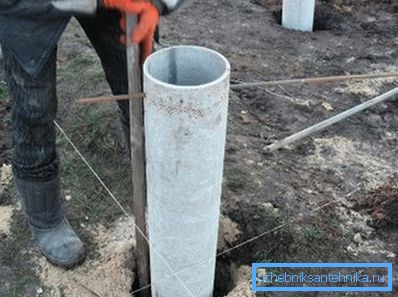

Takve cijevi su prikladne za izgradnju stupova.

Vrste azbestnih cementnih cijevi

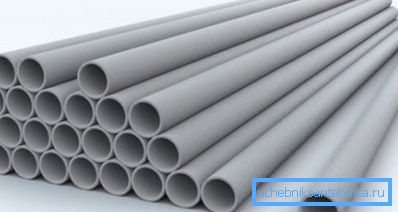

Fotografija prikazuje cijevnu kategoriju BNT.

Za proizvodnju standardnih cijevi je 85% Portland cementa, 15% azbesta i vode.

Po dogovoru, mogu se podijeliti u dvije kategorije.

  1. Analizatori bez pritiska. Proizvodi su namijenjeni za transport tvari bez pritiska u gotovom sustavu. Takve cijevi se češće koriste za ventilacijske mreže i slične komunikacije. Označena slova BNT. (Pogledajte također ispušne cijevi - članak značajki.)
  2. Proizvodi pod tlakom. Proizvod je mnogo jači jer mora izdržati pritisak od 6 do 9 atmosfera. Imate WT oznaku.

Obratite pažnju! Što se tiče cijene, cijena tlačnih cijevi je veća, ali nije nužno odabrati ovu vrstu. Za izgradnju temelja vrlo su prikladni analogni spojevi cijevi promjera 150/250 mm bez pritiska. Ovdje ima važnu snagu, jer će glavno opterećenje biti opterećeno betonom.

Prednosti materijala

  1. Azbestne cijevi ispunjene cementom tvore čvrstu monolitnu strukturu.
  2. Kompetno montiran sustav ima visok stupanj otpornosti na smrzavanje.
  3. Agresivni mediji ne boje se materijala.
  4. Vanjska površina je glatka i uredna.
  5. Kod nanošenja betonske mješavine ne opažaju se deformacije oplata.
  6. Posebno od imovine ruberoidne oplate je povećana krutost.

Obvezni izračuni

Za različite regije postoje vlastiti specifični standardi gradnje.

dubina od

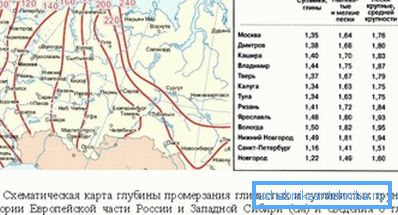

Karta dubine zamrzavanja tla na području Rusije.

Što su hladnije zime i što je grubija klima, to su dublje piloti pogonjeni. Glavna stvar je da oni ulaze oko 15 cm ispod razine zamrzavanja tla.

Ovdje je približna dubina permafrost za neka područja.

  1. U najsjevernijim regijama (od Vorkuta i Salekhard do Novosibirsk) tlo se zamrzava na 220-240 cm.
  2. U Permu, Chelyabinsku, Yekaterinburgu, Orenburgu, Ufa, dubina je nešto manja - od 180 do 190 cm.
  3. U Samari i Uralima dubina je oko 160 cm.
  4. Na razini Moskve, Kostroma, Saratova, Penza i Tvera, piloti su prebačeni na najmanje 140-150 cm.
  5. Kursk, Volgograd, Pskov i Astrakhan ističu se za toplije zime. Ovdje, zamrzavanje dolazi na razinu 110-120 cm.
  6. Još toplije u Rostovu, Krasnodaru, Nalchiku. Pile su pogonjene u 60-80 cm.

Obratite pažnju! Prikazuje maksimalnu dubinu permafrosta koji se promatra u najhladnijim i najmanje snježnim zimama. Ako postoji trajni pokrivač snijega, temelj pile neće više trpjeti, jer će tlo biti zamrznuto na manju dubinu.

Izračun cijevi

Prije početka gradnje potrebno je napraviti još nekih izračuna. Dakle, nadzemni dio cijevi prolazi 30-35 cm iznad razine zemlje, ali ako se uočava česta poplava, preporučuje se povećanje te vrijednosti.

Što se tiče promjera, standardni temelj kolone azbestnih cijevi promjera 25-30 cm je dobar za log house. Ispod terase ili vidikovaca postavlja se debljine 10 cm.

Učitaj bazu

Drvena kuća stvara relativno malo opterećenja na bazi.

Jasno je da piloti moraju izdržati težinu strukture s dobrom granicom.

U nastavku su kratke informacije o specifičnoj težini osnovnih građevinskih materijala.

  1. Cigla (tisuća / kom) - 3500/3700 ​​kg.
  2. Crnogorična šuma okrugla (m3) - 450-750 kg.
  3. Pano drvo (m3) - 600 kg (crnogorično), 850 kg (listopadno).
  4. Pijesak (m3) - 1500 - 1650 kg.
  5. Zidani kamen (m3) - 1400/1800 kg.
  6. Spavanje (kom.) - 75 kg.
  7. Izolacija (mini vuna, pusta) - 100-250 kg.

Pločice se postavljaju na uglovima zgrade, na mjestima sjecišta potpornih zidova, i duž perimetra, u koracima od jednog metra.

Izgradnja baze azbestnih cementnih stupova

Shema rasporeda baze s roštiljem.

Na temelju gore navedenih čimbenika broji se broj cijevi potrebnih za rad. Potrebno je izračunati približnu masu buduće zgrade, veličinu i saznati dubinu zamrzavanja tla na vašem području. Tek nakon toga možete kupiti materijale i početi raditi.

Pripremni rad

  1. U početku je označen teritorij. Uređaj je ugrađen, a zatim se izvlači niz. Pegs se nalaze na središtima križanja spona, označit će mjesto bušotina za pilote.
  2. Nakon postavljanja klinova preporuča se uklanjanje vezice. Tada ništa neće ometati bušenje bunara.

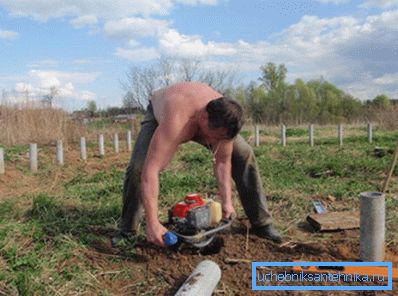

Bušenje bušotina za cijevi.
  1. Bušotine su bušene. Uputa savjetuje korištenje bušilice za vrt, ili TISE. Ako je moguće, koristite posebnu opremu, to je vrijedno toga.
  2. Dubina bušenja ovisi o dubini prodora mraza, plus 15-20 cm u rezervi. Promjer bunarića mora se podudarati s promjerom cijevi.
  3. Proširenje se vrši na dnu jame. Prikladno je koristiti bušilicu TISE ili bajunetnu lopatu.
Stupci se mogu rezati s reznim diskom.
  1. Izrezani su fragmenti cijevi unaprijed izračunate duljine.

Obratite pažnju! Preporuča se stavljanje vrećica za smeće na donje krajeve cijevi, pričvršćivanje ih trakom. Paket ne smije biti tijesno pričvršćen duž dna, jer će poslužiti kao prepreka između tla i betona prilikom stvaranja ekspanzije. Posebno je poželjno to učiniti ako je podzemna voda visoka, a voda se pojavljuje na dnu bušotine.

  1. Četiri metalne šipke izrađuju se kavez za pojačanje. Dizajn je povezan žicom. Na dnu trake morate saviti slovo L, stvarajući peta.
  2. Pripremljen je klin, sidro za post-paket s donjim remenjem. Za pile-mort bazu nije potrebno, dovoljno je donijeti armaturu iznad stupca.

Instalacija cijevi

  1. Azbestna cijev ugrađena je u bušotinu.
  2. Za stvaranje širenja u nastavku, mali dio betonske otopine ulijeva se u cijev. Istodobno, cijev se lagano podiže i spušta kako bi se smjesa napunila i priložena vrećica, formirajući prošireni kraj.
  3. Rješenje se vrti s lopaticom ili šipkom za ojačanje, a zatim se stupac čvrsto stisne, pazeći da je prianjanje što je moguće više čvrsto na dnu bušotine.
  4. Prve i sljedeće cijevi umetnute su na istu razinu, kontrolirajući razinu i pruži se spajanjem. Kako bi se spriječilo dublje padanje stupca od izračunatog, isječak se sastoji od dvije dugačke i jedne kratke šipke u obliku slova P. Krajevi se čvrsto pričvršćuju užetom.
  5. Ako se hrpa još uvijek drži na različitim visinama iznad tla, na kraju rada mogu se rezati na istu razinu.
Strobe, ulije beton.
  1. Okvir od armature umetnut je u oplatu iz cijevi. Za stupni temelj s naslonom drveta, okvir bi trebao stajati malo ispod ruba cijevi. Ispod podvodnog okvira s pile-rostrum stavite, ostavljajući izbočeni kraj.
  2. Beton se ulijeva i ubacuje klin. Za sazrijevanje betona, vrh cijevi je prekriven filmom.

zaključak

Posve je moguće napraviti pouzdanu osnovu samostalno, od jeftinog i izdržljivog materijala. Vi ćete uštedjeti vrijeme i novac, a budući dom ili kupku naći će vrijedni temelj.

Više informacija naći ćete u videu u ovom članku, gdje se postupak jasno prikazuje.
