Cijevni vodovi: instalacijska tehnologija za maksimalnu

U drvenim kućama, kao iu zgradama, u izgradnji ili dekoraciji od kojih su korišteni zapaljivi materijali, stručnjaci preporučuju ugradnju električnih ožičenja u cijevi.

Međutim, ova tehnologija je primjenjiva kod popravka zidane i betonske zgrade, jer će njegova studija biti korisna za majstore u svakom slučaju.

Značajke tehnike

Prednosti instalacije u cijevima

Kao što smo napomenuli u uvodu, postavlja se električna ožičenja u cijevima kada je potrebno zaštititi strukture od mogućeg paljenja.

Međutim, ova je situacija daleko od samo jednog, jer ovo rješenje ima i druge prednosti:

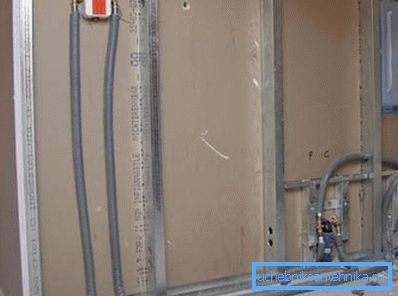

• Prvo, cjevasto kućište (čak i najjednostavnija plastika, da ne spominjemo čelik ili bakar) dobro štiti vodiče od mehaničkih oštećenja.. To se odnosi na obje žice postavljene na debljinu stijenke i kabele pod podom, stropom i iza lažnih pregrada.

Obratite pažnju! Vrlo često kabeli su postavljeni u cijevi izvan kuće, koji iz jednog ili drugog razloga ne mogu biti uklonjeni s površine pod zemljom.

• Drugo, izolacija vodiča u cijevi ne doživljava radna opterećenja i nije izložena agresivnim vanjskim čimbenicima, prvenstveno vlazi.. Da, i od štakora, koji vrlo često "organiziraju" zatvarače, ova instalacija dobro štiti.

• Konačno, uporaba šupljeg cjevastog kanala olakšava rastavljanje i zamjenu oštećenih vodiča.. Ne mora ukloniti završni premaz i otvoriti debljinu stijenke: jednostavno otvorite najbližu priključnu kutiju.

Naravno, sve te prednosti mogu se ostvariti samo uz uvjet pravilnog odabira cijevi i visokokvalitetne instalacije cijelog sustava.

Odabir materijala

Za polaganje skrivenih ožičenja unutar cjevastih kanala mogu se koristiti razni materijali. Svaka od njih ima prednosti i nedostatke, a pokušali smo analizirati glavne u donjoj tablici:

Treba napomenuti da su sve gore navedene informacije valjane prije svega za obične cijevi.

U isto vrijeme, valoviti modeli aktivno se koriste za skrivene i poluhrive brtve danas:

• Za plastične vrste, valoviti oblik daje značajan porast mehaničke čvrstoće. To je zbog promjena u geometriji poprečnog presjeka - rubovi valovitog dijela djeluju kao ukrutnice.
• Čelika gomoforokanal također ima prednost nad čvrste cijevi: korištenje zidova od posebnog oblika omogućuje vam da olakšate dizajn bez ugrožavanja mehaničkih svojstava smanjenjem debljine metala.

Obratite pažnju! Isto tako, ove se kućište lako saviti pomoću minimalnog seta alata, što uvelike pojednostavljuje instalaciju. Da, i trošak distribucije će se smanjiti, jer ne morate kupiti posebne dijelove za kružne vožnje.

• Idealno rješenje u pogledu pouzdanosti, jednostavnosti gradnje i uštede troškova su čelične valovite cijevi u zaštitnom plastičnom omotaču. Njihova uporaba omogućuje montiranje ožičenja u najkraćem mogućem roku, dok će žice unutar kanala biti pouzdano zaštićene od oštećenja i vlage.

 Redoslijed slijeda

Pripremni rad

Dakle, svi materijali kupljeni, možete nastaviti s instalacijom. I ovdje je vrijedno početi s izradom plana.

Za početak primjenjujemo oznake na zidovima, koje će polagati.

Treba se pridržavati nekoliko pravila:

• Najprije, manje će se kretati put će biti, to će lakše zamijeniti vodiče ako je potrebno.
• Drugo, površine s dvije ili više zavoja cijevi ne smiju biti duže od 5 metara - iz istih razloga.
• Maksimalni kut rotacije - 90⁰. Ako napravite više oštrih zavoja, kad pokušate povući gotovo bilo koji kabel, zaglavit će se.

Savjet! Savijanje je samo tanki metal i valoviti kućišta. Bolje je spajanje čelika s debelim zidovima kao i plastičnih cijevi pomoću okova, vodeći računa da se na unutrašnjosti ne stvaraju bure, što može oštetiti izolaciju.

• Tako da tijekom popravka ne moramo svaki put tražiti žice bušenjem nekoliko rupe u zidovima, bolje je postaviti sve vodoravne dijelove na istu razinu. Ili je još lakše to učiniti postavljanjem u debljinu poda.
• Također je poželjno dogovoriti kabelske kanale na udaljenosti od cijevi za grijanje, u suprotnom bi se žice u bakrenoj cijevi i kabeli u čeličnim ili mjedenim cijevima tankih stijenki zagrijali.

Zamrzavanje zida

Nakon što smo nacrtali glavne linije na površinama i primijetili mjesta ugradnje prekidača / utičnica, nastavljamo s radom.

U slučaju drvene zgrade, labavost će biti mala (možete samo sakriti kućišta ispod kože), ali u cigle ili betonskim zidovima morat ćete rezati kroz žljebove:

• Za početak, napravimo utore za ugradnju razvodnih kutije, utičnica i prekidača. Moraju biti dovoljne veličine za montiranje tih dijelova u ravnini s površinom zida.

Obratite pažnju! Uputa ne dopušta sakriti pokrivače razdjelnih blokova od žbuke ili podstave.

• Zatim, pomoću bušotina s dlijetom ili posebnim zidnim nosačem, formiraju se kanali na zidovima za polaganje cijevi.
• U posljednjoj fazi, mi bušimo rupe kroz koje komunikacije će proći iz jedne prostorije u drugu.

Savjet! Prilikom rada s perforatorom ili zidnim hvataljkama, morate slijediti pravila sigurnosti i zaštite radne snage. Zato je obavezna prisutnost plastičnih naočala i respirator za zaštitu od prašine, a slušalice za buku zvuka neće biti suvišne.

• Kod polaganja kabela u debljini poda na trupcu, pružamo žljebove u nosivim konstrukcijama, u kojima će biti položene cijevi s vodičima.
• Odabir položaja takvih utora osiguravamo da na pretjerani pritisak ne utječu na elemente, tj. stavljamo ih ispod razine poda za najmanje 10-15 mm.

Instalacija opreme

Nakon toga nastavite s instalacijom svih dijelova naše napajanja:

• Najprije instalirajte priključne kutije. Poželjno je uzeti metal, ali u nekim slučajevima je dovoljno i jeftinija plastična masa - samo ako je njihova veličina dopuštena staviti unutar svih spojeva žica.
• Na isti način, mi montirati podrozetniki i plastične "naočale" za instalaciju prekidača.

Savjet! U svim ovim uređajima najprije morate ukloniti poklopac od posebnih rupa za postavljanje žica.

Dalje, idite na polaganje cijevi sami. Kao što smo već napomenuli, možete koristiti različite materijale, ali moraju osigurati dovoljnu mehaničku zaštitu i otpornost na toplinu. Na primjer, za čelične cijevi, debljinu stijenke treba odabrati u skladu s takvim zahtjevima:

Kod polaganja cijevi mogu se koristiti dvije tehnologije:

• U prvom slučaju, takozvani luk je umetnut u kućište - plastični kabel ili tanka čelična žica s visokom elastičnosti. Uz pomoć tih elemenata možemo zategnuti vodiče koje trebamo u cijev.

• U drugom slučaju, žica se odmah položi u cijev, ostavljajući malu marginu na spoju u razvodnoj kutiji.

Oba su tehnika prilično jednostavna za implementaciju vlastitim rukama, jer je izbor u velikoj mjeri određen vašim osobnim preferencijama, kao i specifičnom radnom situacijom. Međutim, prva je metoda još uvijek poželjna, pogotovo ako namjeravamo provesti nekoliko žica različitih presjeka.

• Cijevi s užetima ili kabelima postavljaju se u utore ili se postavljaju između traka obreshetki.
• Sve dijelove popravljamo pomoću stezaljki na sidrama (za opeke i betonske konstrukcije) ili posebnim metalnim kopčama (za drvo).
• Pritom priključujemo krajeve cijevi na razvodne kutije, kao i na dno i baze za sklopke.

Savjet! Ako je ožičenje montirano u vlažnoj prostoriji, tada bi svi spojevi i spojevi trebali biti zataljeni kako bi se izbjegla vlaga i kratke spojne žice.

• Postavljamo odvojenu cijev za priključak na ploču i mjerač.

Polaganje i spajanje

Najviše vremena traži dio posla.

Međutim, ne biste se trebali opustiti - morat ćemo spojiti žice što je moguće bliže kućištima:

• Koristeći broach, položili smo kabele u cijevi, vodeći krajeve na spojne kutije i podozetniki.
• Ako je potrebno, spajamo vodiče pomoću uvijanja ili (što je sigurnije i prikladnije) posebnim stezaljkama. Svi spojevi su pažljivo izolirani.

Obratite pažnju! Spajanje dviju žica unutar cijevi strogo je zabranjeno. Svi kontakti trebaju biti organizirani samo u područjima koja su dostupna.

• Spojene žice su spojene na stezaljke prekidača i utičnica.
• Nakon završetka rada provjeravamo otpornost na izolaciju. To je učinjeno kako bi se utvrdilo je li njegova integriteta nije povrijeđena tijekom instalacije sustava.

Ako su metalni elementi korišteni u formiranju kanala, tada bi se također trebalo povezati uzemljivački krug kako bi se osigurala električna sigurnost u slučaju loma.

Završetak rada

Rad je završen na prilično jednostavnoj shemi:

• Ožičenje je povezano s pločom za distribuciju preko zaštitnog prekidača (RCD).
• Pomoću multimetra provjeravamo parametre postavljenih kabela u potrazi za mogućim prekidima, kratkim spojevima i drugim problemima.
• Izvršavamo testnu priključnicu električnih uređaja na utičnice, provjeravamo prekidače.

Ako je sve u redu, nastavite do završnih radova:

• Okvir s postavljenim cijevima pokriva ploče ili giprokom.
• Žljebovi su ožbukani cementnim mortom, nakon čega se suši, zidovi su ožbukani.

Obratite pažnju! U oba slučaja, priključne kutije trebaju biti slobodne za pristup u svrhu revizije i popravka.

• Stavili smo ukrasne ploče na utičnice i sklopke.
• Napunite poda podstavljenim crijevima s estrijemom od cementnog pijeska.

Moguće je početi koristiti takav sustav čak i prije završetka dorade, budući da cijevi pouzdano štite električne žice od svih utjecaja.

zaključak

Instalacija električnih ožičenja u čeličnim cijevima, kao i uporaba valovitih kućišta napravljenih od tehnopolimera za uređenje komunikacija, omogućuju rješavanje najšireg niza zadataka. Koristeći ovu tehniku, ne samo da štitimo vodiče od mehaničkih oštećenja, tako i zidova konstrukcije od mogućeg paljenja, ali i značajno olakšavamo naše živote tijekom popravka ili modifikacije ožičenja.

Videozapis u ovom članku pomoći će vam da naučite osnove instaliranja takvih sustava, tako da početnici moraju pažljivo proučavati.
