Kako izračunati volumen cijevi i njegove površine:

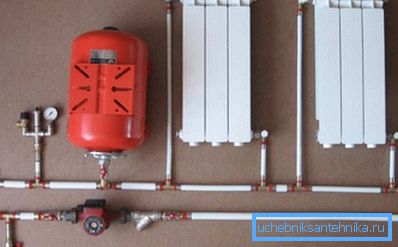

Prilikom izračunavanja sustava grijanja, često je potrebno izračunati volumen površine izmjenjivača rashladne tekućine i topline. Kako to učiniti, imajući samo informacije koje su prisutne na cjeniku u trgovini?
Pokušajmo to shvatiti.

volumen
Let's shvatiti kako odrediti volumen cijevi.
Očito, trebate znati dva parametra:
- Duljina cjevovoda.
- Unutarnji dio.
Duljina cjevovoda u već izgrađenom sustavu grijanja lako se mjeri uz pomoć konvencionalne mjerne trake. Metoda izračuna presjeka ovisi prije svega o obliku okruglog, kvadratnog ili pravokutnog oblika. Razmotrimo sva tri slučaja.
Razjasniti: cjevovodi se praktički ne koriste pri distribuciji vode ili grijanja. Vodovod ili vlasnik vikendice može biti potrebno izračunati kubični kapacitet cjevovoda osim u slučaju korištenja registra grijanja egzotičnog oblika.
oko
Područje kruga, kako je poznato, izračunato je kao proizvod broja pi kvadratom radijusa. Polumjer je pola promjera. Teoretski, sve je jednostavno, ali to je loša sreća, jer vodovodne i plinske cijevi, prodavači i proizvođači određuju samo daljinski upravljač (uvjetni prolaz), a tip je lagan, običan ili ojačan.

Kako izračunati volumen cijevi na temelju tih podataka?
GOST 3262-75, koji regulira proizvodnju odgovarajućih proizvoda, spasiti će se.
Uvjetni prolaz | Vanjski promjer | Debljina stijenke cijevi | ||
svjetlo | običan | ojačati | ||
15 | 21.3 | 2.5 | 2.8 | 3.2 |
20 | 26,8 | 2.5 | 2.8 | 3.2 |
25 | 33.6 | 2.8 | 3.2 | 4.0 |
32 | 42.3 | 2.8 | 3.2 | 4.0 |
40 | 48,0 | 3.0 | 3.5 | 4.0 |
50 | 60,0 | 3.0 | 3.5 | 4.5 |
65 | 75,5 | 3.2 | 4.0 | 4.5 |
80 | 88,5 | 3.5 | 4.0 | 4.5 |
90 | 101,3 | 3.5 | 4.0 | 4.5 |
100 | 114,0 | 4.0 | 4.5 | 5.0 |
125 | 140,0 | 4.0 | 4.5 | 5.5 |
150 | 165,0 | 4.0 | 4.5 | 5.5 |
Algoritam izračuna je sljedeći:
- Pronašli smo željeni daljinski upravljač (uvjetni prolaz ili nazivni promjer) u lijevom stupcu tablice.
- Oduzmite od odgovarajućeg vanjskog promjera dvostruko debljinu stijenke koja odgovara vašoj vrsti cijevi (lagana, obična ili ojačana).
- Rezultirajući unutarnji promjer je podijeljen s dva i dobivamo polumjer unutrašnjeg dijela.
- Iz ovog se izračuna izračunava formula S = Pi * R ^ 2.
- Pomnožite vrijednost dobivena dužinom cjevovoda. Rezultat je njegov kubni kapacitet.
Informacije se bolje shvaćaju kada je instrukcija popraćena primjerom.
Izračunajmo unutrašnji volumen punjenja od 40 milimetara od 50 metara grijanja, izrađenih od armiranih cijevi.
- Vanjski promjer prema tablici - 48.
- Odvojite od nje dvostruka debljina zida: 48 - (2 x 4) = 40.
Napomena: točno podudaranje daljinskog upravljača s unutarnjim promjerom je iznimka, a ne pravilo.
- Tako će radijus biti jednak 20 milimetara, ili (zbog pogodnosti daljnjih izračuna) 0,02 m.
- Odjeljak je 3.14159265 x 0.02: 2 = 0.00126 (s zaokruživanjem) m2.

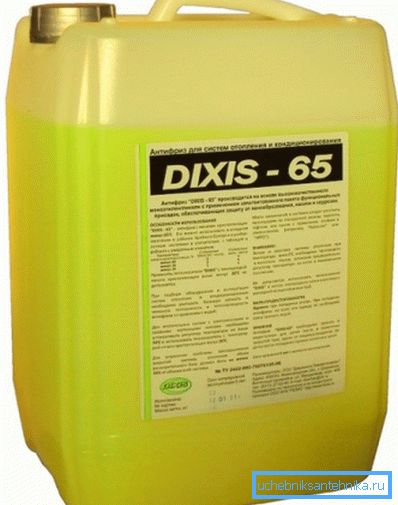

- Kuberski kapacitet punjenja izračunava se kao proizvod sekcije duljine: 0,00126 x 50 = 0,063 m3. Da bi se rezultat izračuna u litrama, dovoljno je pomnožiti za 1000; U našem slučaju, punjenje punila zahtijevat će 63 litara rashladnog sredstva.

kvadrat
Kako izračunati volumen cijevi s kvadratnim profilom? Područje trga je jednako, ispričavam se zbog nehotičnog punjenja, trga njegove strane. Strana u našem slučaju odgovara rezultatu oduzimanja dvostruke debljine stijenke od veličine kvadratne cijevi.
Dakle, veličine 100 i debljine stijenke od 5 mm, strana unutrašnjeg kvadrata će biti 100 - (5 x 2) = 90 mm.
Ponovno izračunati u metrima i podignite do drugog stupnja:
- 90 mm = 0,09 m.
- 0.09 ^ 2 = 0.081 m2.
- Da biste izračunali potrebni volumen vlastitim rukama, ostaje samo umnožiti taj rezultat za dužinu cjevovoda.
pravokutan
To se razlikuje od gore opisanog scenarija samo u tome da pri dobivanju poprečnog presjeka, veličina bočne strane cijevi ne smije se množiti sam po sebi nego veličini druge strane. Formula, dakle, bit će S = (A - n) x (B - n), gdje S = željena vrijednost, A i B su strane cijevi, a n je debljina stijenke.

Primjer je proizvod veličine 150 x 180 i debljine 4 mm. S = (150-4) h (180-4) = 25696 mm2. Da biste pretvorili rezultat u kvadratne metara, pomnožen je s 1.000.000.
površina

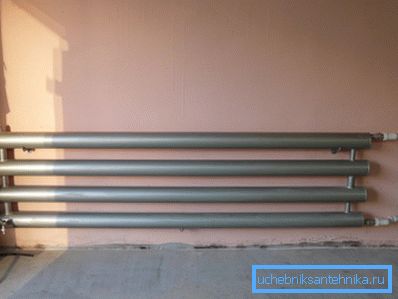

U slučaju izrade registra grijanja važno je procijeniti ne samo njezin volumen već i površinu za prijenos topline. Trošak pogrešnog obračuna je nizak ili, obrnuto, višak učinkovitosti grijalice.

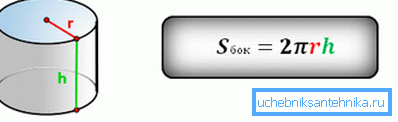

Površina se izračunava kao produkt duljine cjevovoda na svom obodu - opseg kruga s kružnim poprečnim presjekom i obodom s kvadratnim ili pravokutnim.
Opseg je, kao što je poznato, proizvod promjera i pi. Obod kvadrata i pravokutnika je zbroj njihovih strana.

Dajmo neke primjere.
- Površina okruglog cjevovoda DN 100 duljine 10 metara iznosi 3,14 x 0,114 (vanjski promjer u metru prema gornjoj tablici) x 10 = 3,5796 m2.
- Za četvrtaste cijevi veličine 100 mm i dužine 10 metara, rezultat je 0,1 x 4 x 10 = 4 m2.
- Za pravokutni dio veličine 80x120 i duljinu od 10 metara površina se računa kao (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.
zaključak
Nadamo se da će gore navedene metode proračuna biti korisne čitatelju. U biti, materijal stavljen na raspolaganje ne ide dalje od okvira školskog geometrijskog tečaja (vidi i članak Što je najbolja cijev za grijanje: analiza 4 najčešćih opcija).
Kao i obično, dodatne tematske informacije mogu se naći u videu u ovom članku. Sretno!
