Kako odrediti veličinu cijevi u inčima: upoznati se s vgp

08-01-2018

Miscelanea

Tema ovog članka je veličina cijevi u inčima i milimetrima. Moramo se upoznati s konceptom uvjetnog prolaza i naučiti kako povezati svoje vrijednosti u različitim vrijednostima mjerenja među sobom. Započnimo.

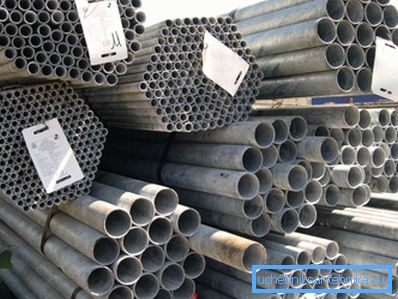

Nekoliko veličina valjane čelične cijevi.

Upoznajte: VGP

Proizvodi koje moramo istražiti koriste se u instalaciji vodovoda i plinovoda. Svatko tko je ikada živio u sovjetskoj kući je upoznat s njima: do nedavno, samo čelična cijev je korištena za vodovod.

Usput: prema sadašnjim pravilima, plin unutar kuće i sada se može polagati samo čelikom. Unatoč padu popularnosti tradicionalnog materijala u izgradnji cijevi za vodu, nije se potpuno odrekao svojih položaja.

standard

Tehnički zahtjevi za proizvodnju VGP cijevi sadržani su u GOST brojevima 3262-75.

Istaknimo ključne točke dokumenta:

Svi proizvodi proizvedeni u skladu s ovim regulatornim dokumentom su elektrodedeni, tj. Dobiveni su valjanjem plosnatih pločica u mlinu i kipućom uzdužnom šavom.
Duljina ravnih segmenata - od 4 do 12 metara. Duljina može biti neimenovana, dimenzionalna i višestruka dimenzija; u potonjem slučaju za svako odrezivanje izrađena je duljina od 5 mm.
U okviru standarda proizvodi se ne samo proizvodi od crnog čelika, već i proizvodi s cinkovim antikorozivnim premazom..

Važna točka: kod montaže vodovodnog sustava ili grijanja od pocinčanog, koriste se samo vijčani spojevi. Upute se odnose na činjenicu da pijesak opeklina zavarenih spojeva. Kao rezultat toga, kada koristimo zavarivanje, mi zapravo dobijemo cjevovode nezaštićene od korozije, čija cijena u metru je jedan i pol puta veća od crnog čelika.

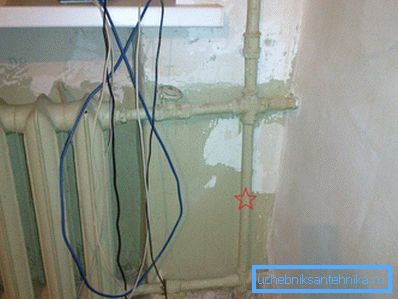

Kuća staljinističke gradnje. Pocinčani grijaći potpornji su montirani na niti i, unatoč znatnoj dobi, u izvrsnom stanju.

Krajevi su izrezani pod pravim kutom na uzdužnu os. Crijeva ne smiju biti veća od 0,5 mm.

Koje su maksimalne tolerancije?

Uvjetni prolaz	Maksimalno dopušteno odstupanje vanjskog promjera
Uobičajena točnost proizvodnje	Povećana preciznost proizvodnje
40 ili manje	+0,4; -0,5 mm	+0,4; -0,4 mm
Više od 40 godina	+0,8; -1%	+0,8; -0,8%

Zaustaviti. Koji je to koncept - uvjetni odlomak? Očito, to nije isto kao i vanjski promjer, budući da potonji ima neke tolerancije za fiksni uvjetni prolaz.

asortiman

Ova jednostavna misao vodi nas do traženja definicije daljinskog upravljača ili uvjetnog prolaza, a istodobno i na niz proizvoda za ugradnju vodovoda i plinovoda.

Dakle, glavni parametar, koji je registriran u tablici asortimana - uvjetni prolaz, ili nominalni promjer, tradicionalno skraćeno kao DU. Ovaj parametar otprilike odgovara unutarnjem promjeru cjevovoda i ukazuje na njegovu kompatibilnost s određenom veličinom priključaka za cijevi i ventile.

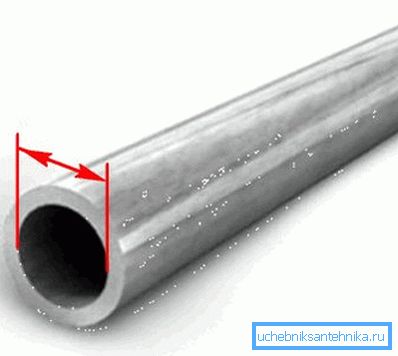

Uvjetni prolaz obično je blizu unutarnjeg promjera, ali ne nužno jednak.

Nije jasno? Koristimo primjere.

Uvjetni prolaz	Vanjski promjer	Debljina stijenke cijevi
svjetlo	običan	ojačati
6	10.2	1.8	2.0	2.5
8	13.5	2.0	2.2	2.8
10	17.0	2.0	2.2	2.8
15	21.3	2.5	2.8	3.2
20	26,8	2.5	2.8	3.2
25	33.6	2.8	3.2	4.0
32	42.3	2.8	3.2	4.0
40	48,0	3.0	3.5	4.0
50	60,0	3.0	3.5	4.5
65	75,5	3.2	4.0	4.5
80	88,5	3.5	4.0	4.5
90	101,3	3.5	4.0	4.5
100	114,0	4.0	4.5	5.0
125	140,0	4.0	4.5	5.5
150	165,0	4.0	4.5	5.5

Na primjer, cijev DN 32 (uvjetni prolaz označen je bez imenovanja količine, iako se podrazumijeva da se procjenjuje), ima vanjski promjer od 42,3. Ovisno o verziji, unutarnji promjer može biti jednak 42.3-2.8x2 = 36.7; 42.3-3.2x2 = 35.9 i 42.3-4.0x2 = 34.3.

Unatoč raspršenju unutarnjih dijelova, svi ti proizvodi su kompatibilni s DN 32 ventilom, od kojih se svaki može rezati na cijevni navoj odgovarajuće veličine koji se savršeno uklapa u unutrašnji navoj ventila i nakon namotavanja osigurava nepropusnost veze.

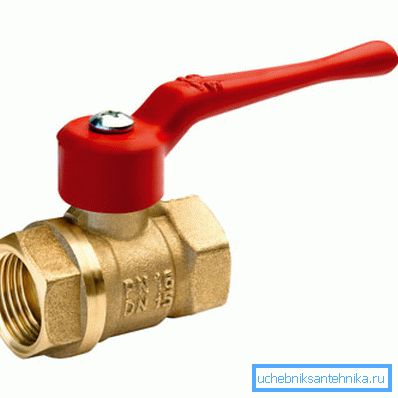

Na ventilima je naveden nazivni promjer. Označavanje ima oblik daljinskog upravljača ili (za uvezene proizvode) DN.

Cijevi cijevi

Noćna mora još nije gotova, dragi čitatelj.

Cijevi cijevi tradicionalno se mjere ne u milimetrima, već u britanskim palacima. Razlog tome je da relevantni standard (NPS, nominalna veličina cijevi) je sjevernoameričkog podrijetla.

Referenca: britanski inč je 2,54 cm. Stoga, u teoriji dimenzije cijevi u inčima i centimetrima trebaju biti povezane kao 1: 2,54.

Kao i druge britanske mjere duljine, palac je, na taj način, anatomsko podrijetlo.

Provjerite naše teorijske studije. Srećom, nema potrebe za dalekom: tablica veličine cijevi u palacima i milimetrima nalazi se u tekstu istog NPS-a. Dajemo najpopularnije vrijednosti koje se koriste u izgradnji komunikacija unutar privatnih i stambenih zgrada.

Cijevi cijevi od inča	Uvjetni prolaz
1/2	15
3/4	20
1	25
1 1/4	32
1 1/2	40
2	50
2 1/2	65
3	80
3 1/2	90

Sada usporedite standardnu veličinu cijevi u palacima i mm.

Dimenzije cijevi od pola palca trebale bi biti 25,4 / 2 = 12,7 mm. Prema tablici, ona odgovara DU 15. Sljedeće - još gore: stvarne dimenzije cijevi su 1: 2 inča (vanjski promjer prema GOST 3262-75) i ukupno su 21,3.
Dimenzije cijevi 1 inča nisu 25,4, ali DN 25 (vanjski promjer 33,6).
Druga veličina - cijev 2 inča (2 x 25.4 = 50.8) - odgovara DN 50 s vanjskim promjerom od 60.

U foto-galvaniziranom DU 50. U pravilu se koriste u instalaciji vode za punjenje.

zaključak

Posve je jasno. Veličina cijevi u cm i mm nelinearno je korelirana, bez konstantnog udjela. Jao, stol njihova odnosa može se pamtiti. Kao i obično, video u ovom članku molimo čitatelju s dodatnim tematskim podacima. Sretno!
