Kako povećati toplinu iz cijevi za grijanje - u teoriji iu

Danas je pitanje uštede energije vrlo akutno. To se odnosi na gotovo svakog korisnika. Stoga, projektiranje sustava grijanja u privatnoj konstrukciji na vlastitim, revnim vlasnicima odmah razmišlja o sustavima grijanja i njihovoj učinkovitosti.

Teže za one koji iskorištavaju prethodno stvorene sustave grijanja, jer se traže da povećaju udio prijenosa topline u gotovim objektima.

Načini povećanja prijenosa topline

Započnite članak izravno s povećanjem toplinske snage cijevi u kući zemlje (pročitajte i članak Flaring Copper Pipes: razmotrite dostupne alate i metode).

U ovom trenutku postoji nekoliko načina za povećanje proizvodnje topline iz već stvorenih i korištenih, ali ne ispunjavajući vaše očekivane sustave grijanja:

• Ugradnja konvektora. Ova konstrukcija cijevi s metalnim pločama na koje se naliježe izrađena je ručno ili tvornicom.
• Boja glavnog cjevovoda u crnoj ili drugoj tamnoj boji. Ova je metoda, za svu svoju jednostavnost, vrlo učinkovita. Osim toga, shema boja može se organski uklopiti u moderan dizajn interijera, za razliku od nedavne prošlosti, kada se smatra potrebnom mjerom.

NAPOMENA! Boja je samo dodatna metoda, koja je u rijetkim slučajevima važna, jer je učinkovitost preniska kako bi "divili" crne pruge.

• Ugradnja u sustav grijanja registara. Registar se sastoji od nekoliko cijevi velikih promjera međusobno povezanih i sa zavarenim krajevima. Ove izvedbe uključuju grijane trake za ručnike u obliku zavojnice s nekoliko petlji.

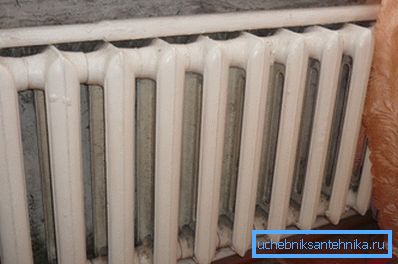

• Preuređenje radijatora uz dodatak sekcija. Ova je opcija najskuplja, ali u smislu učinkovitosti veća je od ostalih.

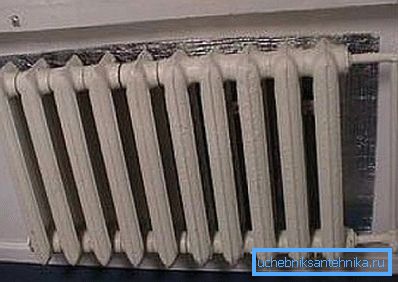

Preporučena! Ne zaboravite da instalacija dodatnih izolacijskih materijala omogućava i povećanje prijenosa topline, čime se smanjuje gubitak topline. Međutim, to je moguće samo pri izgradnji stambene zgrade od temelja, ili pri demontiranju fasade.

Nova izgradnja

Dizajn sustava grijanja nove zgrade mora se provesti uz uvažavanje načela uštede energije. Temelj projekta je izračun prijenosanja topline, odnosno količinu topline koja se oslobađa s površine cijevi i drugih elemenata sustava grijanja u okoliš.

Ovaj izračun je potreban za:

• Odredite optimalne parametre sustava grijanja kako biste stvorili određenu temperaturu u prostorijama vašeg doma.
• Odluke o mjerama toplinske izolacije uzimajući u obzir gubitke topline kroz osnovne strukture strukture.

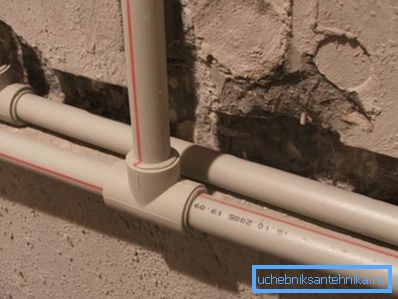

Ranije su cjevovodi za grijanje izrađeni uglavnom od proizvoda od čelika, ali danas se koriste praktičniji i pouzdani materijali. Na primjer, polipropilenski proizvodi imaju nekoliko značajnih prednosti: niska težina i niska elastičnost, što povećava snagu.

Izračun topline

Prije nego počnete s gradnjom, morate napraviti potrebne proračune kako biste maksimizirali prednosti cijevi za grijanje. Ako ne znate koje formule trebaju koristiti i kako točno izračunati, sljedeće upute pomoći će vam u tome.

Nezavisni izračun površine prijenosa topline cijevi vrši se prema formuli Q = K x Fx, gdje:

• Q - potreban prijenos topline, Kcal / h.
• K - koeficijent prijenosa topline vode u cijevi, Kcal / (m2 x h x ⁰C).
• F - grijanom površinom, m2.
• ?t je toplinski tlak, ⁰S.

Koeficijent toplinske vodljivosti (K), zauzvrat, izračunava se pomoću kompleksnih formula, tako da upotrijebimo gotovu vrijednost iz tehničkih izvora - od 8 do 12,5 Kcal / (m2 x h x ⁰C) za čelične cijevi.

Površina cijevi izračunata je iz geometrijske formule poznate svima iz školskog kurikuluma kako bi se odredila bočna površina cilindra F = P x d x l, gdje:

• P = 3.14 je matematička konstanta.
• d - promjer određen u metrima.
• l je duljina cijevi, također u broju u m.

Za izračunavanje toplinskog tlaka postoji formula T = 0,5 x (t_n + t_oko) - t_u, gdje je:

• t_n - temperatura rashladne tekućine.
• t_oko - temperatura nositelja topline na izlazu.
• t_u - sobna temperatura.

Teorijski prijenos topline čelične cijevi izračunava se uzimajući u obzir uobičajeno postavljene vrijednosti temperature rashladnog sredstva na ulaznom izlazu i sobi ovisno o SNiP, koji su:

  Za svoje podatke! Za točniji i lakši izračun potrebnih pokazatelja, koriste se posebni dokumenti, kao što je, na primjer, tablica za prijenos topline od 1 m čelične cijevi. Imajte na umu da je prikladan samo za proizvode od čelika.

• t_n = 80 stupnjeva
• t_oko = 70 stupnjeva
• t_u = 20 stupnjeva

Kao rezultat jednostavnih izračuna (0,5x (80 + 70) -20), dobivamo vrijednost toplinskog tlaka? T = 55 stupnjeva.

Primjer izračuna

Izvršite teorijski proračun prijenosa topline za najviše radova u sustavu grijanja čelične cijevi promjera 25 mm i duljine od jednog metra.

Upozorenje! Da bismo se tijekom obračuna ne bi zbunili u mjerne jedinice koristimo jedan indikatorski mjerač.

• Prvo izračunavamo područje našeg segmenta cijevi F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Dalje, pogledamo tablicu koeficijenata prijelaza topline za čelične cijevi promjera 25 mm. To je (za cijevi promjera do 40 mm, postavljene u jednu liniju s teoretskom termičkom glavom jednakom 55 stupnjeva) K = 11.5.
• Primijenimo osnovnu formulu i dobijemo vrijednost prijenosa topline Q = 11,5 h0,085 h55 = 49,65 Kcal / h.

Na prvi pogled, izračun je vrlo jednostavan, ali to je u teoriji.

Za stvaranje projekta stvarnog sustava grijanja potrebno je pažljivo izračunati uzimajući u obzir parametre svih elemenata koji čine sustav, uključujući:

• Aparati za grijanje.
• Spojevi i ventili.
• Zaobići linije.
• Zagrijani dijelovi autoceste itd.

Savjet! Za dizajn složenog sustava grijanja za veliku kuću, bolje je obratiti se profesionalnim inženjerima topline. Cijena njihovih usluga je znatno manja od troškova mogućih gubitaka zbog pogrešaka u izračunima.

Analogno s izračunavanjem parametara čelične cijevi izračunava se prijenos topline bakrene cijevi ili bilo koje druge, zbog čega smo u ovaj članak stavili nekoliko korisnih i informativnih crteža.

Izvrsni prijenos topline metal-plastične cijevi i druge prednosti čine ga najpoželjnijom opcijom prilikom izrade modernih sustava grijanja, uključujući alternativne. Stoga, ako tek počinjete graditi kuću, trebali biste se odlučiti za ovaj moderni materijal.

zaključak

Kao što vidite, u stvari, ništa komplicirano nije u ispravnom izračunu i povećanju učinkovitosti sustava pregovaračkih sustava. Glavna stvar koju treba zapamtiti je da u nekim slučajevima, visoki toplinski učinak cijevi za grijanje može dovesti do velikih godišnjih troškova, tako da ne biste trebali sudjelovati u ovom procesu (vidi i članak Potreba za dodatni cjevovod: Kako instalirati cijev).

U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
