Kako se izračunava kanalizacija: tehničke točke na

Izračun kanalizacijskog sustava omogućuje vam da spriječite česte blokade domaće kanalizacije, popravke sustava, prelijevanje otpadnih voda i druge neugodne situacije. Najlakši način za izračunavanje sustava prema normama SNiP-a, kako ne bi obuhvatili složene matematičke formule.

U ovom ćemo članku detaljno istražiti kako se izračunava kanalizacija za određeni broj parametara.

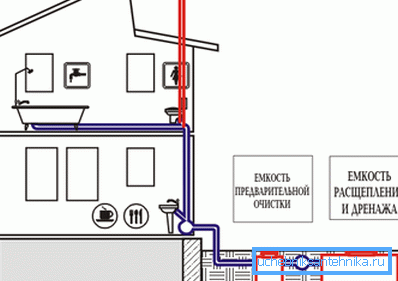

Kanalizacija u privatnoj kući

Vrste obračuna kanalizacije

Pojam "izračun kanalizacijske mreže" obično uključuje:

  • Izračunavanje nagibe kanalizacije u septički spremnik, slivnik ili središnji kanal;
  • Udaljenosti kanalizacijskih elemenata na značajne objekte (odnosi se na vanjski sustav);
  • Hidraulički proračun;
  • Određivanje količine materijala.

Zatim, pogledajte sve ove točke.

Shema nagiba cijevi različitih promjera

Kut nagiba

Interni sustavi

Kut plinovoda je neophodan kako bi se osigurala brzina protoka od oko 70 centimetara u sekundi. To je tzv. Brzina samočišćenja, pri kojoj je manje vjerojatnije da će sustav biti začepljen.

Postoji nekoliko metoda za određivanje minimalnog kuta nagiba kanalizacijske cijevi. Međutim, nema smisla izvršiti nove izračune jer su rezultati poznati unaprijed.

Glavna stvar koju trebate znati je da kut ovisi o promjeru cijevi:

  • Ako je promjer cijevi 40-50 mm, nagib mora biti najmanje 3 cm po metru.
  • Ako je promjer 85-100 mm, nagib mora biti najmanje 2 cm po metru.

Mora se reći da su mnogi domaći gospodari sigurni da što je veća nagib, to će bolje funkcionirati kanalizacijski sustav. Međutim, ovo mišljenje nije točno.

Maksimalni nagib ne smije biti veći od 15 cm po metru. Činjenica je da su odvodi koji prolaze kroz cjevovod heterogeni. S velikim nagibom dolazi do odvajanja suspenzije u tekuće i čvrste supstance, što dovodi do čvrste tvari koja se nanosi na zidove cjevovoda.

Iznimke su površine duljine do jednog i pol metra, koje su neposredno uz vodovodne instalacije. Kut nagiba može biti neograničen.

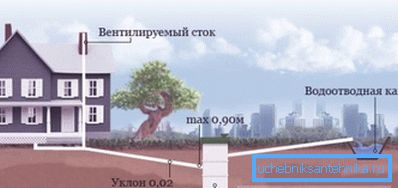

Vanjski kanalizacijski sustav privatne kuće

Vanjski sustavi

Prilikom ugradnje vanjskih kanalizacijskih cjevovoda potrebno je ispuniti sljedeće uvjete:

  • Za cijevi s unutarnjim promjerom od 150 mm nagib mora biti najmanje 0,8 cm po metru;
  • Za cijevi promjera 200 mm - ne manje od 0,7 cm po metru.

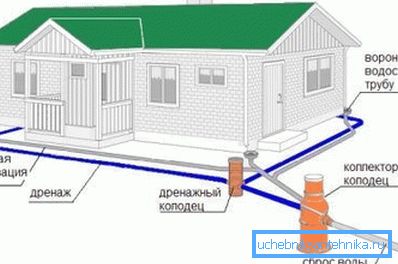

Shema sustava za otjecanje oluje

Olujna kanalizacija

Mora se reći da proračun oluje od otrova često zahtijeva određivanje kuta nagiba ne samo cjevovoda već i za drenažne kanale. Njihov minimalni nagib ovisi o promjeru i tipu poklopca kanala, ali nije manji od 3%, no najčešće se obavljaju jarake s nagibom od 5-7%. Što se tiče cjevovoda, minimalni nagib mora biti isti kao i za gore navedene vanjske kanalizacije.

Udaljenost od značajnih objekata

Određivanje udaljenosti vanjskog kanalizacijskog sustava provodi se uzevši u obzir činjenicu da sustav ne smije kršiti okoliš ni u slučaju nesreće. Stoga, prema postojećim standardima koje su utvrdili SES i SNiP, minimalna udaljenost od značajnih objekata treba biti sljedeća:

Objekt udaljenost
Udaljenost od plinovite ili septičke jame do stambene zgrade 5 m
ribnjak 30 m
Pa ili bušotina 20 m
Od drveća 3 m
Granice web mjesta i ceste 20 m
Creek ili rijeka 20 m

Pridržavanje ovih pravila prati djelatnici sanitarnih i epidemioloških stanica i lokalnih vlasti. Za njihov neuspjeh se oslanja na kaznu sa obveznim prijenosom kanalizacije.

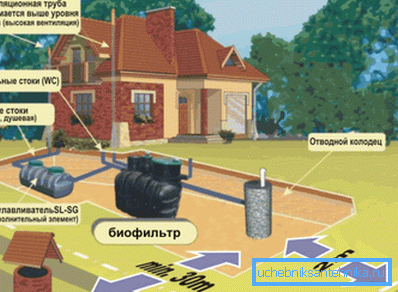

Izgled kanalizacijskog sustava na mjestu

Obratite pažnju! Dubina septičkog spremnika nije regulirana, pa se usredotočite na cijev koja se približava tijelu pod određenim pristankom. Što se tiče dubine zamrzavanja, to nije važno, jer unutar strukture pozitivna temperatura ostaje kao posljedica raspadanja organske tvari.

hidraulički

Hidraulički proračun kanalizacijskih mreža zahtijeva definiranje sljedećih nepoznanica:

  • Promjer cjevovoda;
  • Stupanj punine sustava (h / d).

Treba napomenuti da se definicija nagiba također odnosi na hidrauličke izračune, međutim, kao što je već gore spomenuto, obično se koriste gore poznate vrijednosti.

Stupanj punine

Rad kućanskih kanalizacijskih mreža u privatnoj kući ili stanu osigurava nepotpuno punjenje cijevi. U biti, to je određena rezerva kapaciteta sustava, koja je neophodna za osiguranje ventilacije u sustavu, mogućnost preskakanja svih vrsta velikih predmeta itd.

Ovisno o promjeru cjevovoda, utvrđuju se sljedeće optimalne vrijednosti punjenja:

dijametar Maksimalno zauzetost
150-250 mm 0.6
300-400 mm 0,7
450-900 mm 0.75
Na cijevi za kanalizaciju s promjerom od 110 mm

Promjer cijevi

Izvođenje matematičkih proračuna potrebnog promjera cijevi također nema smisla jer postoje opće prihvaćene optimalne vrijednosti:

sudbina dijametar
Za ispuštanje WC-a 100-110 mm
Cijevi za uklanjanje odvoda iz kupaonice i kuhinje 50 mm
direk 110 mm

Obratite pažnju! Prilikom postavljanja kanalizacijske mreže, ako je moguće, cjevovod mora biti što je moguće jednoličniji. Potrebno je izbjeći razlike u razini. Protok mora biti konstantan, što će osigurati najbolja operativna svojstva sustava.

Stoga tablice hidrauličkog proračuna kanalizacijskih mreža omogućuju čak i neiskusnim majstorima da pravilno provode svoj projekt, prema kojem je instalacija cjevovoda.

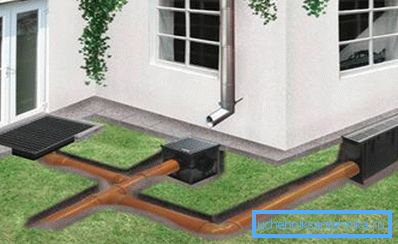

Cijevi za olujnu kanalizaciju

Olujni sustav

S hidrauličkim proračunom sustava sniježnog voda situacija je nešto složenija, jer je u ovom slučaju potrebno upotrijebiti formulu - V = q20xSxD, gdje:

  • V - najveća potrošnja vode tijekom odvodnje.
  • S je površina.
  • q20 - najveći intenzitet padalina. Taj se pokazatelj nalazi u SNiP referentnoj knjizi (ovisi o lokaciji).
  • D je koeficijent apsorpcije vlage od osnovnog materijala.

Koeficijent apsorpcije vlage može se naći u sljedećoj tablici:

materijal Apsorpcijski koeficijent D
Zidani kamen s bitumenom 0.6
drobljeni kamen 0.4
Cementni beton 0.85
Asfaltni beton 0.95
krov 1

Sada razmotrite primjer izračuna olujnih kanalizacija. Pretpostavimo da je parcela od 1500 m2, od čega je 300 m2 prekriven cvjetnim krevetima i travnjacima. Prema tome, travnjaci će apsorbirati oborine, pa je potrebno odrediti koliko će vode biti isporučena do 1200 m2.

Na primjer, najveći intenzitet oborina je 25 litara po kvadratnom metru na sat.

U ovom slučaju izračun se vrši na sljedeći način:

  • Na parceli od 1200 četvornih metara po satu padne najviše 30 000 l ili 30 m3 kiše. To je količina vode koja se mora preusmjeriti.
  • Sada je potrebno utvrditi promjer cijevi koji će se nositi s tom količinom padalina.. Cijev s promjerom od 110 mm, postavljenih padinama od 1 cm po metru, može nositi 6,19 litara u sekundi, što je 2220 litara na sat. U našem slučaju to je premalo, pa bi najbolja opcija bila cijev promjera 160 mm.
  • Iz gornje tablice slijedi da se takva cijev može postaviti s nagibom od najmanje 0,8 cm po metru.

Za točniji izračun, količinu ulazne vode možete umnožiti koeficijentom apsorpcije vlage, međutim, tako da kapacitet nošenja ima malu marginu, to ne možete učiniti. Nakon završetka izračuna, nastavite s instalacijom sustava.

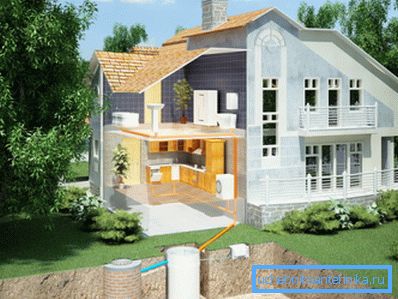

3D projekt kanalizacijskog sustava

Brojanje materijala

Nakon što se izračunavaju svi tehnički aspekti kanalizacije, možete saznati koliko će cijevi i drugi materijali biti potrebni za njegovu instalaciju. Također će vam reći što je cijena projekta.

Vrlo je jednostavno izvesti takav proračun - potrebno je nacrtati plan kuće ili zemljište na ljestvici, a zatim primijeniti sve elemente kanalizacijskog sustava na nju. Nakon toga, neće biti teško izračunati ukupnu duljinu plinovoda. Ovdje, možda, cijela uputa o izračunu kanalizacije.

zaključak

Izračunajte kanalizaciju kućanstava pod snagom svakog domaćeg gospodara. Da biste to učinili, upotrijebite podatke iz gornjih tablica i tehničke reference. Rezultat tih izračuna bit će pouzdan i izdržljiv rad kanalizacijskog sustava. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
