Kapacitet cijevi za vodu

21-08-2018
Miscelanea

Prije nego što govorimo o tome što kapacitet cijevi, ovisno o promjeru i drugim parametrima, razumijemo što ovaj koncept znači općenito. Govoreći o suhim definicijama, to je sposobnost preskakanja određene količine tekućine tijekom određenog vremenskog razdoblja. U našem slučaju, to je koliko litara vode može proći kroz sustav za 1 minutu.

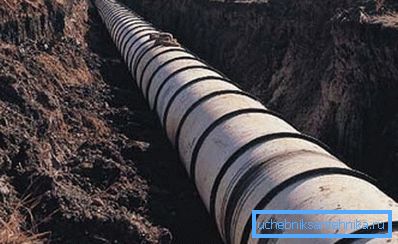

Međuzvjezdan kanal za foto.

Kako mogu izračunati

Opcije za izračunavanje kapaciteta cijevi, u ovom trenutku postoji nekoliko. Koristeći matematičke formule, uzimajući podatke iz specijaliziranih tablica i pribjegavajući se pomoći internetskim programima (pročitajte i članak popularne metode za povezivanje cijevi - detaljan pregled).

Ali u svakom slučaju, trebat će vam izvorni podaci.

  • Morate znati barem približno duljinu linije, što je duži put, veći je promjer sustava potreban.
  • Jednako je važno sada materijal iz kojeg se sustav stvara.. Čelični cjevovodi koji su bili uobičajeni u prošlosti imaju veliku otpornost, a takvi sustavi su skloni nakupljanju, zbog čega će se promjer s vremenom smanjivati. Polimerni materijali su progresivniji i praktičniji, plastika se ne zadržava na plastici, a glatka površina ne stvara smetnje.
  • Prilikom izračunavanja kapaciteta cijevi, važno je znati broj točaka potrošnje vode, a morate razmotriti koliko ih se teoretski može uključiti u isto vrijeme. Uostalom, vrlo malo ljudi svibanj poput situacije kada se uključite vodu u kuhinji, ona automatski nestaje na drugim mjestima.
  • Također možete dodati prosječni tlak u vodoopskrbni sustav na obvezni popis podataka.

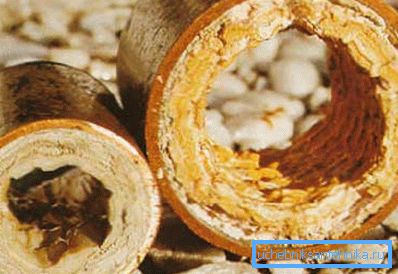

Sustav nadgrupiranja

Važno: ne manje važno je poštivanje instalacijskog sustava. Uostalom, ako se kut nagiba ne promatra ili je broj okretaja i mehanizama zaključavanja prevelik, troškovi energije povećavaju se, a propusnost se smanjuje.

Odmah ćemo reći da je izračun propusnosti cjevovoda pomoću matematičkih formula prilično složen zadatak. Kako bi se dobile točne vrijednosti, potrebno je imati duboko stručno znanje, osim toga, podaci za izvođenje izračuna u svakom slučaju moraju biti preuzet iz posebnih tablica. Radi jasnoće, na donjoj slici dajemo primjer rješavanja sličnog problema.

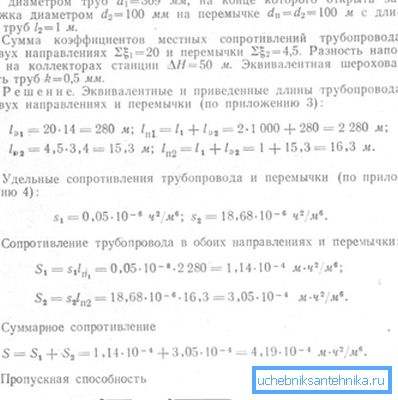

Izračunavanje širine pojasa.

Sada je razvijena čitav niz tablica, koji sadrže dovoljno precizne podatke o volumenu tekućine koja može prolaziti po jedinici vremena, na primjer Shevelevovim tablicama. U tim materijalima moguće je pronaći podatke ne samo o čeličanim sustavima, već i izračuni o svim postojećim materijalima iz kojih se može montirati vodovod.

Prije svega, to su sve vrste polimera, obojenih metala, stakla, pa čak i azbestnog cementa. Sljedeća slika prikazuje primjer takve tablice.

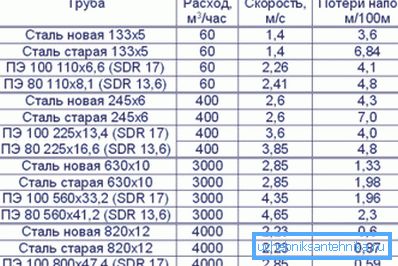

Tablica vrijednosti

No, u našoj progresivnoj dobi, najdostupniji su posebni programi na Internetu, to su tzv. Online kalkulatori. Skupljeni su na takav način da bi bilo koja osoba, bez napora da brzo dobije informacije od interesa za njega. Uputa zahtijeva samo ruke da navedene karakteristike i odmah ćete dobiti točan rezultat.

Savjet: možete ga još jednostavnijim, sada u gotovo svakom normalnom hardveru, pod uvjetom da kupujete materijale od njih, rado ćete izračunati kapacitet transporta cjevovoda.

Kako odabrati pravi promjer

Promjer opskrbe vodom smatra se jednim od glavnih karakteristika, jer je nemoguće izračunati kapacitet cijevi kako bi se osigurao normalan rad sustava bez ovih podataka. Sustav možete montirati iz bilo kojeg materijala, ali glavni indikator i dalje će biti promjer.

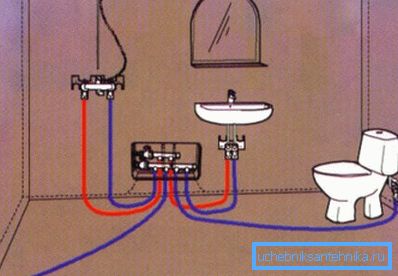

Shema vodnih točaka.

Ako u pokušaju da uštedite novac, unosite cijevi manjeg promjera, a kada prolazite kroz njih, tekućina će uzrokovati turbulencije, na jeziku profesionalnih turbulencija. Ovaj fenomen karakterizira mala vibracija i povećana buka. Zbog toga će spojni elementi sustava i cijevi sami brzo uspjeti.

Prosječna vrijednost brzine vode u sustavu, koja se uzima u obzir pri izračunu, iznosi oko 2 metra u 1 sekundi. No, osim toga, kao što je ranije spomenuto, duljina vodovodnog sustava je od velike važnosti.

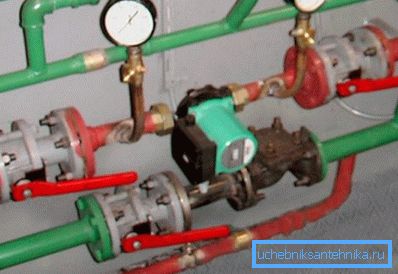

Vodeni priključak u kući.

Ovisnost promjera duljine

  • Pod uvjetom stabilnog pritiska u općinskom vodoopskrbnom sustavu, za ugradnju rute čija je duljina u području od 10 m je dovoljan promjer od 20 mm. Štoviše, u privatnoj konstrukciji, s razumnim brojem točaka potrošnje vode, ovaj odjeljak smatra se optimalnim.
  • Za stazu, čija se veličina može dosegnuti dvadeset metara, već se preporučuje korištenje poprečnog presjeka od 25 mm.
  • Sustavi u rasponu dužine od 30 do 50 m zahtijevaju upotrebu cijevi s poprečnim presjekom od 32 mm.
  • Sustavi s unutarnjim presjekom od 50 mm koriste se za vodene cijevi od 50 do 200m.
  • Cijevi s poprečnim presjekom od 100 mm koriste se za postavljanje autocesta u privatnom sektoru ili za napajanje distribucijskog sustava višekatnih zgrada.

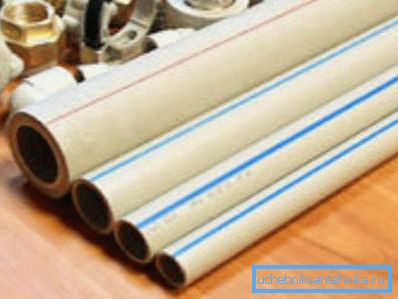

Cijevi od polipropilena.

Također je važno uzeti u obzir broj istodobno radnih točaka, smatra se da do 5 litara vode po minuti može proći kroz jedan slavina u kući. Iz ove vrijednosti potrebno je izračunati stopu potrošnje za kuću ili stan.

Postoji mnogo različitih točaka potražnje za vodom u kući, ali ako je broj stanovnika malen, onda se izračun potrošnje vode može uvelike pojednostaviti.

Nekoliko riječi o dimenziji

Promjer vodovodnih konstrukcija može biti označen različitim vrijednostima. Ljudi daleko od sanitarnih pojmova koriste se za mjerenje svih s tradicionalnim metričkim sustavom, u milimetrima, centimetrima ili metri. Ali stručnjaci često obilježavaju presjek cijevi u inčima, samo bakreni i aluminijski proizvodi uvijek se mjere u milimetrima.

Bakrena cijev za vodu.

Nećemo ući u podrijetlo ove klasifikacije, kažemo samo da se 1 inč smatra jednakom 25,4 mm. U dokumentaciji se mogu navesti citati, pa 1 = 25,4 mm. Međuproizvodi tradicionalno označavaju frakcije, na primjer, 1/2 - pola inča (12,7 mm) ili 3/4 - tri četvrtine inča (19 mm).

Videozapis u ovom članku prikazuje primjere izračuna.

zaključak

Cijena nekih vrsta cijevi može biti prilično visoka, ali uopće nije potrebno uštedjeti na kvaliteti. Ako pravilno izvršite izračun kapaciteta cjevovoda, sustav možete ugraditi s dopuštenim poprečnim presjekom za razumni novac (vidi također članak Cijevni priključak: cjevovodi i čelične konstrukcije).
