Okvir od cijevi: različite izvedbe i metode njihove

Okvir profilne cijevi može poslužiti kao osnova za različite strukture i male arhitektonske oblike. Svestranost ovog materijala je takva da se koristi gotovo svugdje, a uz poštivanje jednostavnih pravila, čak i najiskusniji majstor može postići dobre rezultate.

U nastavku opisujemo ono što biste trebali obratiti pozornost prilikom dizajniranja okvira, a također dajte nekoliko primjera koje možete koristiti u samostalnoj gradnji.

Osnove spajanja dijelova

Prije nego što počnemo graditi metalne okvire s profilne cijevi, moramo odlučiti kako ćemo zajedno spojiti dijelove.

A tu, u velikoj mjeri, postoje dvije mogućnosti:

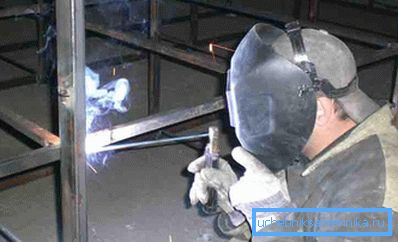

• Zavareni spojevi.
• Mehanička veza s nosačima i vijcima.

Svaka od tih tehnologija ima prednosti i nedostatke, koje smo sastavili u jednu tablicu:

U načelu, obje metode mogu se koristiti u radu. Pa ipak vrijedi napomenuti da je većinu vremena zavarivanje koje se najčešće koristi za stvaranje okvira s vlastitim rukama, budući da zasunčan spoj zahtijeva vrlo precizno prianjanje dijelova po veličini. Takav pribor obično se izvodi u tvornici: primjer je bilo koji skup dijelova za samonastavljanje staklenika ili sjenice.

U izgradnji kapitala

Seoska kuća ili staja

Debljane profilne cijevi imaju značajnu marginu sigurnosti, što im omogućuje da se koriste za izgradnju konstrukcija s značajnim nosivosti. Ako imate određenu kvačicu takvih detalja, možete sastaviti temelj za malu kuću ili prolio (saznajte kako sakriti cijevi u kupaonici).

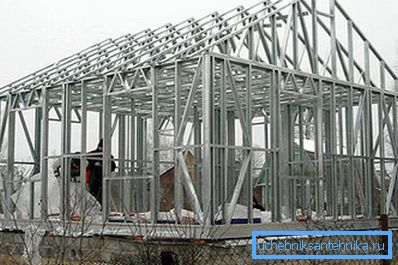

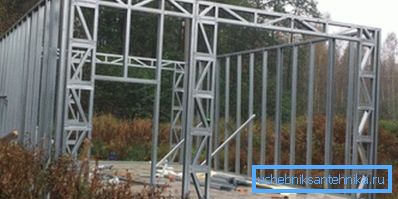

Okvir kuće iz profilne cijevi izrađuje se vlastitim rukama prema ovoj shemi:

• Prvo, ispunjavamo temelje trake, jer čak i prilično lagana konstrukcija zahtijeva pouzdanu podlogu.
• Postavili smo guste (50x50 i više) cijevi na temelj, koje smo popravili sidra.
• Spojimo donje remenje s trupaca u koracima od 60 cm. Da bismo spriječili progibanje (a čak se i cijev od 50 mm može deformirati tijekom vremena), mi ih podržavamo s kranijalnim drvenim šipkama ili stupovima od opeke.
• Na uglovima ugrađujemo postolja od praznih 40x40 mm. Visina tih stalaka će odrediti visinu stropa naše kuće. Kutni dijelovi ležaja mogu se pričvrstiti kopčama.

Savjet! Da bi se postigla potrebna krutost stalka treba postaviti ne samo na uglovima već na svim ravnim dijelovima zidova s ​​korakom ne većim od 100 cm.

• Odozgo zavarimo iste gornje vijčane cijevi na kojima postavljamo krov. Za rogove možete koristiti i drvene i metalne prozore.
• Ojačamo dizajn s poprečnim elementima tanjih cijevi ili čeličnih uglova. U istoj fazi formiraju se prozori i otvori za vrata.

U principu, ovo radi s metalnim krajevima. Možemo samo skinuti čelični okvir, ne zaboravljajući na izolaciju - ali cijevi dobro provode toplinu.

Baza prozračne ili ljetne kuhinje izgrađena je otprilike na istoj liniji. Glavne razlike ovdje će biti u konfiguraciji zidova i krova, kao i u ukrasu: ako namjeravate držati vrtne alate u zgradi, možete ga izolirati manje učinkovito.

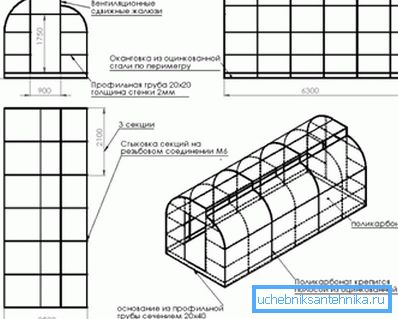

staklenika

Upute za izradu baze za staklenik će se malo razlikovati - naravno, u smjeru olakšavanja zadatka.

• Za početak, napravimo nekoliko lukova od 30x30 mm praznine, dimenzije koje odgovaraju planiranim dimenzijama našeg staklenika. Lukovi mogu biti čvrsti (tada se ne može raditi bez stroja za savijanje cijevi) ili timova nekoliko ravnolančanih segmenata.
• Koristeći zavarivanje, donji dio okvira zavaruje svaki luk.. Dakle, ne samo da ćemo osigurati strukture veće stabilnosti, već i spriječiti deformaciju elemenata lukova.

Obratite pažnju! Umjesto okvira, čelični klinovi se mogu zavarivati ​​da se koriste za prodiranje u tlo.

• U prvom, prednjem luku, postavljamo vrata. Također ovdje možete odmah popraviti okvir vrata na metalnim šarkama.

Zatim možete ići na dva načina:

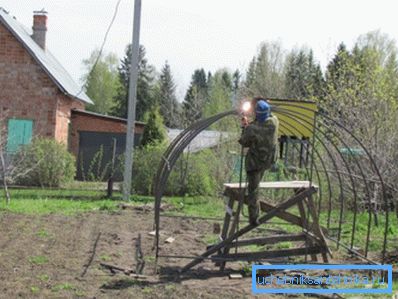

• Ako nam je potrebna neosvojiva struktura, odmah na mjestu zavarimo sve lukove u jedan okvir, postavljamo uzdužne armature.

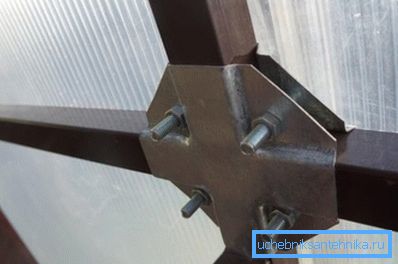

• Ako se planira rastaviti i transportirati staklenik, umjesto zavarivanja koristimo čelične nosače, koje se pomoću vijaka zatežu.

Kao u slučaju kuće, moramo završiti: pokriti metalni okvir s polietilenom ili obložiti polikarbonatnim pločama.

Savjet! Kako se cijevi ne hrđuju u vlažnom okolišu, moraju se tretirati s antikorozivnim spojevima.

Približno na istom principu, okvir hangara može se sastaviti iz oblikovane cijevi. Naravno, za taj zadatak morate odabrati deblje (barem 70x70 mm) praznine, a nećete moći raditi s improviziranim alatima. No shema će ostati nepromijenjena.

Male građevine

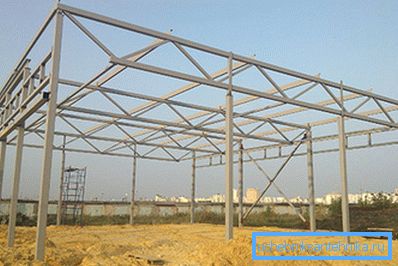

Upotreba cjevovoda u izgradnji kapitalnih struktura vrlo je česta. Međutim, mnogo češće se cijevni okvir koristi u izgradnji malih arhitektonskih oblika - bacača, gazeta, nadstrešnica preko trijema itd.

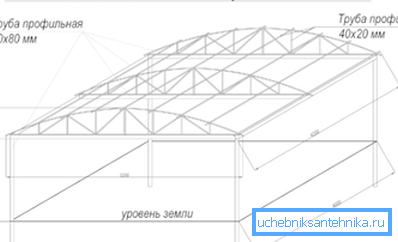

S okvirom krovne ploče možemo spojiti s profilne cijevi vlastitim rukama kako slijedi:

• Prvo, gornji dio je izrađen od tankih praznina (30x30 mm i manje). Može se i podignuti i naginjati.

Obratite pažnju! Često se izrađuju polukuglasti krovovi, ali u ovom slučaju je potreban točan proračun polumjera luka.

• Gornji dio je zavaren ili mehanički pričvršćen za remen.
• Tada su postolja postavljena na tlo. Može ih se zakopati u tlo s betoniranjem (približno 40-50 cm) ili montirati na križanjima iz čeličnog kuta.

• U završnoj fazi, podignemo gornji dio i stavimo je na nosače. Spojimo dijelove, osiguravajući stabilnost cijele strukture.
• Ako napravimo krov nad trijemom, uopće možemo bez podrške. U tom slučaju nosive konstrukcije su nosači čvrsto pričvršćeni na zid s sidrenim vijcima.
• Nakon završetka instalacijskog rada je gotov. U pravilu, takve strukture ne zahtijevaju toplinsku izolaciju, stoga postavljamo zaštitnu membranu vlage izravno na okvir i ugradimo krovni materijal odozgo.

Obratite pažnju! U nekim slučajevima, bočne površine mogu biti obložene prozirnom plastikom ili se mogu postaviti na njih s zavjesama od polimernog tkanina koje ih zavjesu: tako će prostor pod visićem ili nadstrešnicom biti zaštićen od ulaza kiše u jakim vjetrovima.

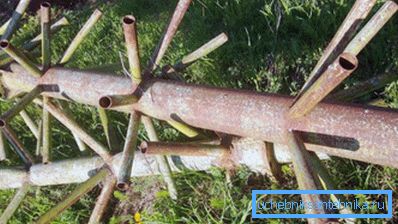

Također okvir za božićno drvce od cijevi može se smatrati prilično popularan dizajn. Vrlo je jednostavno instalirati, no treba imati na umu da je za njegovu proizvodnju bolje koristiti okrugliu cijev nego profilnu cijev.

Ovaj će okvir biti vrlo jednostavan:

• Baza cijele strukture izrađena je zavarivanjem dvaju kutova ili malih kanala. Važno je točno postaviti dijelove tako da je potpora ravna.

Obratite pažnju! Ako je visina okvira planirana za više od 2 m, onda u pojedinostima baze unaprijed napravimo montažne otvore za pričvršćivanje na tlo.

• Zatim se zavaruje na dno središnje cijevi promjera 75 mm ili više.
• Nadalje, iz cijevi od 45-50 mm izrezali smo otvore oko 25-30 cm. Pomoću zavarivanja stavljamo ove praznine na središnju osovinu, postavljamo ih u spiralu ili u križ.

Koristeći takve materijale, možete napraviti uređaj za instalaciju prilično velikog božićnog drvca. U principu, svi okviri za božićno drvce su napravljeni na ovaj način, s jedinom razlikom je da će se deblje cijevi morati poduzeti za visinu gradnje od više od 5-6 metara.

zaključak

Okvir šupljine profilne cijevi ili baze za sjenicu može se napraviti u samo nekoliko sati. Naravno, takva brzina rada bez gubitka kvalitete je moguća samo ako smo prilično profesionalni u vještinama zavarivanja ili unaprijed pripremili sve pojedinosti za povezivanje sa zagradama (vidi i članak Priključci za cijevi: glavni tipovi i značajke primjene).

Detaljnije, ova tehnika može se proučavati gledanjem videa u ovom članku.
