Profili cijevi za cijevi: učinkoviti sustavi koji

S velikim prostorom gradnje, prostora, objekta, krov bi trebao imati vrlo pouzdanu i izdržljivu konstrukciju. Najbolja mogućnost je da u ovom slučaju koristite rolete izrađene od cijevi metala. Oni će biti čvrsti, izdržljivi, ekonomični dizajn koji mogu obuhvatiti raspon svih duljina. Izračun remena iz profilne cijevi najvažniji je uvjet za pravilnu instalaciju.

Takvi su sustavi idealni za velike prostore.

Značajke dizajna

Cijevi ove kategorije proizvode se valjanjem, a zatim obrađuju metal pomoću posebnih strojeva.

Prema vrsti odjeljka, proizvodi profila podijeljeni su na:

  • ovalni;
  • pravokutni;
  • trg.

U početku, proizvodi profila su okrugli. Kada se tretira toplim ili hladnim valjanim čelikom, cijevi dobivaju potrebni oblik.

Metalni profilirani proizvodi imaju različite veličine. Njihov presjek, minimalno 15 - 15 mm, maksimum - 45 - 5 cm. Debljina stjenke - 1,12 mm, prosječna duljina 6,12 m.

Glavni elementi čelične rešetke:

  • pojasevi koji igraju ulogu konture;
  • stalak;
  • proteze;
  • osnovna (potporna) braća.
  • pričvršćivači: remenje, zavarivanje, zakivanje, vijci, itd.

Vrste gospodarstava

Strukture vješanja.

Naputak izjavljuje da su vitla sastavljena od profiliranih cijevi podijeljeni u dvije vrste.

  1. Prvi od njih su sustavi u kojima su svi njihovi dijelovi povezani u istoj ravnini.
  2. U zgradama drugog tipa, privjesak je suspendiran i uključuje donje i gornje pojaseve.

Izbor jednog ili drugog tipa rešetkastih sustava ovisi o sljedećem:

  • opterećenja na proizvodu;
  • nagibne konstrukcije;
  • preklapajuće točke;
  • duljina raspona

Kut nagiba

Crtanje podnožja krova pod kutom od 30 stupnjeva.

Na temelju kuta nagiba, postoje tipični trupa.

  1. Konstrukcija s nagibom od 22/30 °. Najbolja opcija pri izgradnji malog preklapanja. U ovom slučaju, trokutasta konfiguracija je najbolja. Da bi se utvrdila njegova visina, potrebno je podijeliti duljinu raspona za 5. Glavna prednost takvog analognog izuma je mala masa.

Obratite pažnju! Kada je duljina razmaka veća od 14 m, bolje je davati prednost dasku s brašnima postavljenim na gornji / donji dio. Na gornjoj strani konstrukcije postavlja se ploča dugačak 1,5 / 2,5 m. Sličan rešetkasti sustav sadrži dvije pojaseve s jednakim brojem ploča.

Kada se izradi profilne cijevi s profilne cijevi čija duljina prelazi 20 m, oni se ugrađuju pomoću konstrukcija podvrsta. Objesite svoje potporne stupce.

  1. Ako krov ima nagib od 15/22 °, visina ograde određena je dijeljenjem duljine raspona za 7. Duljina takvih sustava ne bi smjela biti veća od 20 m. Ako trebate povećati visinu strukture, donji remen će se slomiti.
  2. Kada je nagib krova, manje od 15 °, montiran trapezoidni proizvod. Njegova visina određuje se dijeljenjem duljine raspona brojem 7/9. Točna vrijednost ovisi o specifičnoj vrijednosti nagiba.

Oblik gradnje

Fotografija ima prolivenu krovnu bazu.

Prema konfiguraciji rešetkastog sustava profiliranih cijevi podijeljeni su u slijedeće vrste:

  • pojedinačne staze, čija je cijena najniža;
  • dvukhskatny dizajni;
  • izravna poljoprivredna gospodarstva;
  • luka.

Pregled trake

Opisi pojaseva dizajna.

Farma s paralelnim pojasom imaju takve prednosti:

  • jednostavnost instalacije, s obzirom na činjenicu da je većina elemenata jednaka;
  • duljina cjevastog pojasa i obreshetki isto;
  • broj zglobova je minimalan;
  • dizajn je standard (ujedinjen);
  • može se koristiti za mekane krovove.

U izradi jednostrane rešetke iz cijevi s vlastitim rukama dobit ćete sljedeće prednosti:

  • tvrdi i izdržljivi čvorovi;
  • nedostatak pretjerano dugih elemenata u središtu strukture;
  • trošak gradnje.

Poligonalne strukture imaju svoje osobine:

  • oni se koriste za zgrade s velikom masom;
  • za vrijeme izgradnje trupa cijevi se koriste ekonomski;
  • nedostaci ove vrste farme - složenost i složenost instalacije.
Shema trokutaste strukture.

Triangularne strukture lako se instaliraju. Koriste se za krovove s strmim nagibom. Od minusa može se zabilježiti složenost proizvodnih jedinica za podršku i visoki troškovi materijala.

Sastojci s kavom podijeljeni su u sljedeće sorte.

  1. Triangularna rešetka. Obično se koristi u strukturama s paralelnim stranama, rjeđe u analogama trokutastog ili trapezoidnog oblika.
  2. Dijagonalni način rezanja je naporan i skup, zbog visokih troškova materijala.
  3. Rešetke originalnih oblika su opremljene, uzimajući u obzir značajke i veličine vitlija.

Izračunavanje farmi

Profesionalni dizajn crtanje farmi.
  1. Prije nego izračunate farmu profilne cijevi, odredite njezinu shemu. Odredite u njemu ovisnost duljine strukture na kut nagiba krova.
  2. Izrada sheme, odaberite konture pojaseva. Ovise o namjeni farme, vrsti krovišta i kutu nagiba.
  3. Zatim odredite dimenzije strukture. Odabir duljine, razmislite o budućem kutu krova. Visina ovisi o vrsti podova, mogućnosti isporuke farme i njegove mase.
  4. Ako je duljina strukture veća od 36 m, izračunajte konstrukcijski lift.
  5. Odlučite o dimenzijama ploča. Učinite to na temelju opterećenja koja će utjecati na proizvod. Kod projektiranja trokutastog oblika, kut nagiba mora biti jednak 45 °.
  6. Posljednja faza je određivanje udaljenosti između čvorova. Sljedeća je crtež strukture.

Neki savjeti

Rezultati dizajna ovise o nagibu kuta krova.

  1. Ako je 6/15 °, potrebno je odabrati trapeznu rešetku. Njegova visina treba biti povezana kao 1: 7 ili 1: 9 do dužine raspona. Ako, prema projektu, visina stropova (potkrovlje, tavan) treba biti veća, izgrađuju se poligonalne strukture.
  2. Za jednodijelne konstrukcije s nagibom od 6/10 °, bolje je da preferiraju njihov asimetrični oblik.
  3. Kada je nagib krova 15/22 °, visina na nosač treba biti povezana kao 1: 7 do duljine raspona. Ako trebate povećati visinu stropa, postavljen je slomljeni donji remen.
  4. Ako je nagib krova 22/30 °, konstruirani su trokutasti nosači. Njihova visina ne smije prelaziti jednu petinu duljine raspona. (Vidi također članak Arbor iz profilne cijevi: značajke.)

Obratite pažnju! Za projektiranje i gradnju prije nego što kuhati farmu profila cijevi, provjerite s odrezati № II / 23/81, opisuje skup pravila koja se odnose na metalnim konstrukcijama. Također treba proučiti SNiP br. 2.01.07 / 85, dokument obuhvaća temu opterećenja i utjecaja.

proizvodne građevine

Izrada čvorova obično se odvija na tlu.
  1. Za montažu ili učvršćivanje dijelova koristite uparene kutove ili letve.
  2. Pri montaži vrha pojaseva, potrebno je 2 T-kutova s ​​različitim duljinama stranica. Popravite ih međusobno s manjim letvicama.
  3. Za spajanje donjeg pojasa, nanesite kutove s istom stranom.
  4. U proizvodnji dugih i volumetrijskih rešetki, kao fiksera, koristite nadzemne ploče. Kako biste ravnomjerno rasporedili teret, upotrijebite par traka kanala.
Ugradnja proteza na dva načina: pričvršćivanje na remen i na cilindričnu ploču.
  1. Brašno dijagonalno postavljeno pod kutom od 45 °, stalci - na 90 °. Da biste ih sastavili, upotrijebite kutove u obliku slova T ili u obliku slova T s istim stranama. Popravite ih pločicama.
  2. Za ugradnju holistički zavarenih nosača se bave marke.
  3. Za olakšavanje konstrukcije uz minimalnu nagib, koristite dodatne rešetke.
  4. Prilikom postavljanja dugačke konstrukcije potrebno je postaviti samo parani paneli.
  5. Jaz između dvije farme ne bi smio biti veći od 1,75 m.

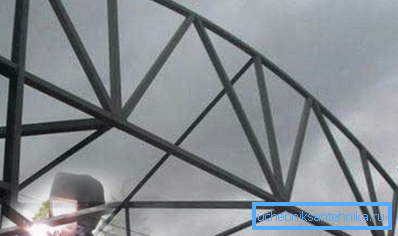

Elementi za zavarivanje.
  1. Kada se sastavljanje sklopova uz pomoć pričvršćivanja završava zavarivanje rešetki iz oblikovane cijevi počinje. To možete učiniti automatski ili ručno. Na kraju zavarivanja sve su šavove očišćene. (Vidi također članak Butt-Weld Pipe: Značajke.)
  2. U završnoj fazi, proizvod je obložen antikorozivnim spojem, a zatim bojom.

zaključak

Sustavi sastavljeni od profiliranih cijevi su optimalna baza za krovište za velike i duge predmete. Složeni su i zahtijevaju pažljivi izračun prije instalacije. Videozapis u ovom članku sadrži dodatne informacije o izgovorenoj temi.
