Raspon profilnih cijevi: odabiremo materijal u parametrima

Pri izradi okvirnih građevina, malih graditeljskih oblika i drugih građevina vrlo je važno da majstor temeljito proučava mješavinu proizvoda za profilnu cijev. Fluentnost ovih informacija omogućuje vam da odaberete točno one elemente koji će u njihovim dimenzijama najbolje odgovarati zadatku.

U nastavku ćemo vam reći što tražiti kod kupnje čeličnog profila, kao i primjere najčešće korištenih vrsta.

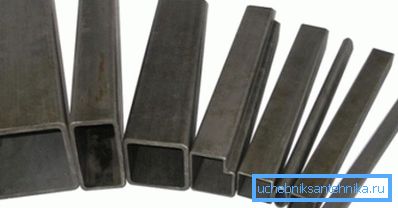

Za rješavanje različitih problema koriste se proizvodi različitih dimenzija.

Proizvodna tehnologija

Besprijekorna tehnika

Prije proučavanja profiliranog cjevastog asortimana prema GOST-u, koji je u velikoj mjeri referentni dokument, valja analizirati sorte ovog materijala koji su dostupni na tržištu. A ako se usredotočite na proizvodnu tehnologiju, trebate dodijeliti samo dvije klase: bešavne i zavarene cijevi.

Slika besprijekornih sorti

Proizvodi proizvedeni bešavnom tehnologijom odlikuju se monolitnom zidnom strukturom koja cijev ima mnogo veću čvrstoću istoj debljini metala. U ovom slučaju, naravno, cijena materijala bit će nešto veća.

Proces proizvodnje uvelike određuje i dopuštene dimenzije i operativna svojstva:

  • Kao prazne, kvadratne ili pravokutne čelične šipke koriste se. U pravilu, visoko-legirani i nehrđajući čelici koriste se za proizvodnju valjanih proizvoda.
  • Šipka se zagrijava u peći na temperaturu iznad razine metalne rekristalizacije, nakon čega se u njemu stvara unutarnja rupa. Za izradu ove rupe koristi se ili piercing stroj ili hidraulični tisak.
  • Tada se u valjkasto mljeveno ulje ulazi mlin s debelim zidom, gdje se uz pomoć valjaka zidovi razrjeđuju i unutarnji poprečni presjek se smanjuje na nominalnu. Tijekom procesa valjanja, dio se može dodatno zagrijati (vruće deformacije) ili postupno hlađenje (hladna deformacija).

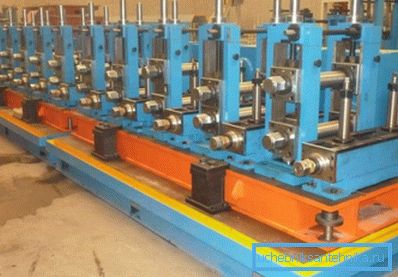

Formiranje Rolling Mill
  • Po dovršetku oblikovanja, završava se: kaljenje, gašenje i primjena premaza protiv korozije, itd. Tada se cijevi odrežu u zasebne komade prema mjeraču.

Kontrola kvalitete je također obvezatna faza: provjera usklađenosti glavnih parametara (presjek, debljina stijenke itd.) S standardnim vrijednostima. U tom slučaju osnovni je dokument temeljni raspon profilne cijevi prema GOST 30245 2003, kao i odobreni popis tolerancija.

Zavarena tehnika

Prema zavarenoj tehnologiji, cijev se izrađuje drugačije:

  • Čelik od lima je prvo izrezan u trake. GOST 30245-2003 preporučuje uporabu materijala za opću namjenu, visoko legiranog i visokog ugljika s debljinom koja odgovara debljini stijenke dizajna.
  • Zatim se trake stižu na presavijeni dio, na kojem se od posebnog uređaja stvara kutijica određenih veličina.
  • Zatim se rubovi kutije zavaruju kako bi se dobio zatvoreni profil. Zavar je podvrgnut uklanjanju do izbočine od najviše 0,5 mm.
Obrezivanje proizvoda
  • Sve sljedeće faze provode se na isti način kao i kod proizvodnje bešavne cijevi: proizvodi se prerađuju, rezaju u ulomke i podvrgavaju se kontroli kvalitete.

Obratite pažnju! Gore navedene upute su tipične. U nekim slučajevima, primjerice, pri izradi velikog profila ili korištenjem određenih materijala, u postupak se može uvesti dodatna operacija.

Glavne dimenzije

Tipični asortiman

Jedna od prednosti profilne cijevi, koja objašnjava najvišu razinu svoje potražnje kao građevinskog materijala, širok je spektar proizvoda. Umjesto jednostavne tehnologije proizvodnje omogućuje se nabava dijelova najrazličitijih odjeljaka, što olakšava odabir elemenata za strukture.

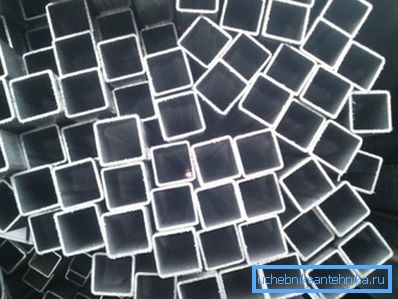

Obično je proizvedena velika šarža iste veličine.

Glavni parametri su:

  • Odjeljak ili veličina - omjer duljine stranica proizvoda.
  • Debljina stijenke
  • Specifična težina - masa jednog metra cijevi.

Obratite pažnju! Težina i debljina stijenke su izravno proporcionalne: s jednakom duljinom proizvoda i istog poprečnog presjeka, zbog ovog parametra masa se može razlikovati nekoliko puta.

Što se tiče duljine, najčešće su veličine 6 i 9,5 m. Međutim, prilikom naručivanja velikog broja proizvoda, moguće je izrađivati ​​praznine na točnu veličinu - tako da ne moramo trošiti vrijeme i napore prilikom prilagodbe veličine vlastitim rukama.

Ispod je tablica asortimana oblikovanih cijevi različitih sekcija, koristeći podatke iz kojih ne možete pronaći samo odgovarajući materijal, već i približno izračunati masu strukture:

Standardna veličina, mm Zidni cijev, mm Težina jednog metra, kg
kvadrat
15x15 1 0.48
15x15 1.5 0,7
15x15 2 0.93
20x20 1 0.6
20x20 1.5 0,9
20x20 2 1.3
30x30 1 0,9
30x30 1.5 1.4
30x30 2.5 2.3
50x50 1.5 2.3
50x50 2 3.1
50x50 2.5 3.9
60h60 2 3.7
80x80 3 7.1
100x100 4 12.05
pravokutan
20x15 1.5 0,8
20x15 2 1.1
20x30 1.5 1.2
20x30 2 1.6
30x50 1.5 1.8
30x50 2 2.5
30x60 1.5 2.1
30x60 2 2.8
40h70 2.5 4.2
30h80 2.5 4.2
40x80 4 4.9
50x100 4 8.7
60x120 4 10.6

Obratite pažnju! Tablica prikazuje karakteristike samo onih proizvoda koji se najčešće koriste. Kod upotrebe drugih standardnih veličina potrebno je voditi brojkama navedene u GOST-u.

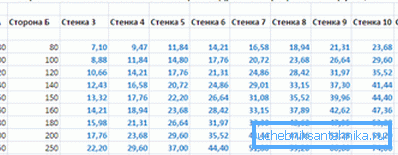

Značajke proizvoda velikog poprečnog presjeka

Upotreba cijevi različitih dimenzija

Ako govorimo o korištenju profilnih cijevi u izgradnji i izradi okvirnih konstrukcija na metalnoj podlozi, valja napomenuti da je raspon zadataka vrlo širok.

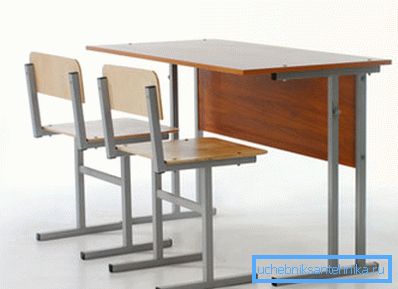

Jednostavan i praktičan namještaj
  • Proizvodi malog dijela, kao što su cijevi 15x15, 20x15 ili 20x20 mm, najčešće se koriste za izradu namještaja (svi se sjećamo školskih stolica?) Ili za montažu ograda. Relativno mala veličina dijelova, kombinirana s dovoljno velikom čvrstoćom, omogućuje stvaranje struktura koje su dovoljno lagane i otporne na opterećenja.

Obratite pažnju! Još jedna prednost je mala širina profila: uporaba takvih elemenata u montaži punjenja živica, ograda i drugih sličnih struktura omogućuje minimalizaciju gubitka svjetlosnog toka.

  • Najčešći su cijevi srednjeg presjeka: kvadrat 30x30, 40x40 i 60x60 mm, a također pravokutni - 20x30, 20x40 mm itd.. Kupuju se za izradu lakih konstrukcija okvira (staklenici, tende, gazebos), za izgradnju lagano opterećenih elemenata ležaja (kolosijeci, nosači, svjetlosni stupovi). Često se slični dijelovi koriste kao unutarnja osnova za stupove opeke.
  • "Stan" (od 20x40 do 30x80 mm) često se koristi u strojarstvu. Takve cijevi karakteriziraju optimalni omjer mase i mehaničke čvrstoće.

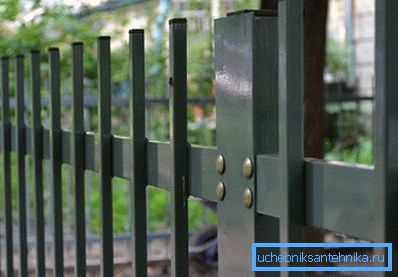

Primjene u proizvodnji ograda
  • U izgradnji kapitalnih objekata povećavaju se zahtjevi za operativnim parametrima svih dijelova, jer se za potporne elemente preuzimaju elementi od 60x60 mm i više. Naravno, oni su obilježeni prilično velikom masom, i oni koštaju puno, ali u svakom slučaju, dobitak snage čini takva ulaganja potpuno opravdana.

Kao što vidite, širok raspon valjanih proizvoda čini ga vrlo raznovrsnim - teško je pronaći građevinski zadatak, za rješenje koje se ne može koristiti takvim proizvodima.

zaključak

Nakon pregleda svih raspoloživih veličina i znanja težine od 1 m profila profila, dobit ćemo upravo informacije koje nam trebaju u fazi projektiranja konstrukcije (također pročitajte članak Cijevi od nehrđajućeg čelika - sklad snage i ljepote).

Zato biste trebali pročitati GOST prije početka rada, a za više informacija pogledajte videozapis u ovom članku.
