Što bi trebalo biti padina kanalizacije

Kako bi se osiguralo normalno odlaganje kanalizacije, nagib kanalizacijskog sustava na 1 metru prema SNiP 2.04.01-85 * bi trebao biti 2 cm, ali se ti standardi primjenjuju na brtvu promjera 100 mm. Osim toga, kako bi se optimiziralo uklanjanje svih čvrstih otpadaka i kako bi se maksimizirala pojava blokada, treba slijediti određenu redoslijedu za skretanja i prijelaze s uspona na vertikalnu ravninu.

Ovo će se raspravljati u nastavku, odnosno ćemo pogledati pravila za postavljanje vanjskih i unutarnjih kanalizacijskih sustava u privatnoj kući i / ili stanu, a također vam pokazati video u ovom članku.

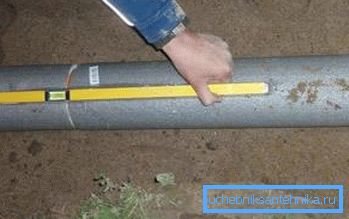

Uvijek se mora poštivati ​​pristranost kanalizacije.

Polaganje kanalizacijskih cijevi

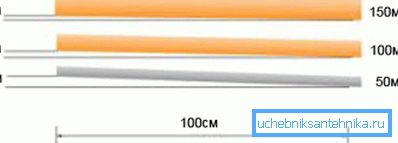

Optimalni nagib

Nijanse unutarnjeg rasporeda

Napomena. U stanu i privatnoj kući uputa preporučuje uporabu plastičnih cijevi promjera 50 mm i 100 mm za unutarnje ožičenje. Veći dio se koristi samo za WC, dok su za sve ostale sanitarne instalacije potrebne 50 mm cijevi. Osim toga, za strojeve za pranje i perilice su korišteni promjer od 32 mm.

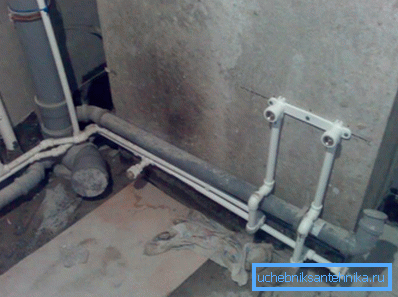

Kanalizacija i vodovod bez zidova
  • U stanu višestruke zgrade, kanalizacijski sustav zauzima minimalan prostor, međutim, nagib unutarnjeg kanalizacijskog sustava mora biti u skladu s sanitarnim normama i pravilima., naznačeno u SNiP 2.04.01-85 * i takve brojeve vidite na shematskoj slici s potpisom Optimalne pristranosti.
  • U apartmanima, WC je obično povezan izravno s teom., koji se nalazi na podizanju, ali ponekad (pogotovo na prvim katovima) postoji potreba za instaliranje kontrolnog ventila. U takvim slučajevima morat ćete savijati cijev od 100 mm vodoravno za umetanje ventila, tako da ne zaboravite na nagib od 20 mm, iako je uređaj za zaključavanje postavljen na razinu u strogo vodoravnom položaju.
  • Za cijevi od 50 mm, nagib je 3 cm po linearnom metru, ali u kratkim sekcijama može se povećati, jer u ovom slučaju kruti otpad nije značajan. Jedini kanalizacijski sustav u stanu bez padine je 32-milimetarska kanalizacija za pranje i / ili perilicu - dolazi do prisilne vode, stoga ravnina nije odlučujuća.
  • U privatnoj kući kanalizacijski putovi mogu biti više od 4 metra, stoga im treba pružiti izmjene kako bi se uklonili mogući blokovi.. Osim toga, treba izbjegavati 90. oblika? - za ovu namjenu najbolje je koristiti dva kutaka od 45? Zakreni 90? To je optimalno samo za uspone kada se kreću u horizontalnu ravninu. Također zakretni elementi za 90? relevantne u stanu za cijevi od 50 mm i 32 mm - kratke su udaljenosti i stoga je mogućnost blokiranja minimalna.

Vanjsko ožičenje

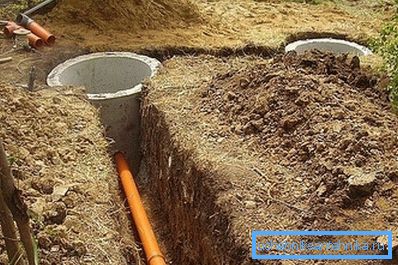

Postavljanje cjevovoda u septičku jamu

Sada se preselimo na izgled u dvorištu, gdje je maksimalni nagib vanjskog kanalizacijskog sustava točno jednak u sobi i izravno ovisi o promjeru cijevi. Za privatnu upotrebu u pravilu se primjenjuje poprečni presjek od 100 mm i 150 mm, što znači da će optimalni nagib biti 2,0 cm i 0,8 cm, a maksimalno 2,5 cm i 1,3 cm. Treba imati na umu da cijena materijala ovdje nema apsolutno nikakvu vrijednost.

Napomena. Kakvoća komunikacijske instalacije ovisi o pitanju kakav bi nagib kanalizacijskog sustava trebao imati. Činjenica je da ako je nagib manji od norme, slabi pritisak vode koji teče gravitacijom neće moći isprati kruti otpad (feces), a ako je brzina previsoka, onda voda jednostavno neće imati vremena za to. Ispada da se u oba slučaja oblikuje kolač na unutrašnjim stjenkama cijevi i blokira okretaje.

Što se tiče okreta, također se koriste elementi za 32? i 45 ?, ali za 90 godina? Koristite dvije kutne veze od 45 °. Baš kao u sobi, pribor je 90? relevantne samo za ustaje pri pomicanju na vodoravnu ravninu.

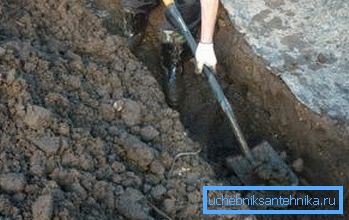

Dubina rova ​​ovisi o točki zamrzavanja tla

Dubina rova ​​ovisi o dva čimbenika - to je maksimalna točka zamrzavanja tla u regiji i udaljenost od kuće do septičkog spremnika.

Na primjer, ako je točka zamrzavanja na dubini od 70 cm, a na izlazu iz zgrade za cijev od 100 mm, jarak će imati 90 cm (10 cm po promjeru i 10 cm na udaljenosti od kritične razine). Ali kanalizacija bez nagiba ne može biti, dakle, ako je udaljenost do septičkog spremnika 20 m, a zatim septička jama, ova dubina će biti 70 + 20 * 2 = 110 cm.

Pored toga, na dnu rova ​​treba postojati pijesak jastuka - to omogućava postavljanje na određenoj razini i ravnomjerno raspoređivanje područja cijevi na tlu. Prema tome, gruba dubina rova ​​(bez pijeska) mora biti najmanje 5-10 cm više.

Olujna kanalizacija

Prilikom uređenja prigradskog područja, nagib od sustava za kanalizaciju oluja prema SNiP također ovisi o promjeru cijevi i udovoljava normama i pravilima koja su gore navedena u tekstu. Ovdje je također potrebno promatrati dubinu brtve, a budući da se oborina obično povezuje sa sanitarnim sanitarnim objektima, obvezno je postaviti nepovratni ventil za zatvaranje kanala.

Ispuštanje rupa

Ako je oluja izrađena u obliku žljebova, nagib mora biti najmanje 5-10 mm po linearnom metru, ali to je ako postoji gore navedena zaštitna rešetka, kao na gornjoj slici. Ako nema zaštite, a ostatci (lišće) mogu ući u padobran, tada bi nagib trebao biti povećan na 2 cm.

zaključak

Promatranjem maksimalne i minimalne nagibe kanalizacije tijekom instalacije, možete postići dobar izlaz vode iz kupaonice, što također sprječava pojavu neugodnih mirisa. Također, nemojte spuštati promjer cijevi duž otjecanja - to će dovesti do začepljenja.
