Vidikovac iz profilne cijevi: konstrukcija pomoću

U ovom ćemo članku govoriti o tome kako s vlastitim rukama graditi vidikovac s oblikovane cijevi. Osim toga, razmotrit ćemo i značajke odabira građevinskog materijala. Dakle, prije svega odlučit ćemo na što ćemo graditi.

Što je crtež jednostavniji, to ćete uspješnije nositi s tim zadatkom.

Odabir građevinskog materijala

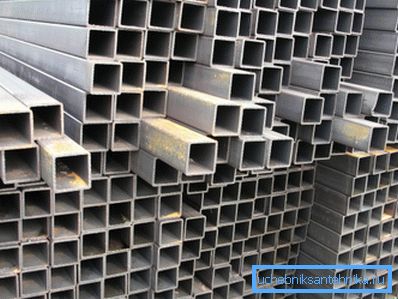

Na fotografiji - optimalni materijal za izgradnju nadstrešnica i ljetnikovaca

Danas nije osobito teško podići odgovarajući crtanje za vidikovca iz profilne cijevi, gdje je teže odabrati građevinske materijale koji neće izgubiti svoj izvorni izgled i performanse tijekom dugotrajne uporabe na otvorenom.

Cijevi profila smatraju se najboljim rješenjem za izgradnju ljetnih kuća.

Izbor takvog materijala nije slučajan, jer ima sljedeće prednosti:

  • povećana krutost zbog pravokutnog ili kvadratnog oblika poprečnog presjeka;
  • otpornost na koroziju u slučaju pravilne pripremne pripreme;
  • pristupačne cijene, u usporedbi s drugim građevinskim materijalima;
  • jednostavnost strojne obrade i kao rezultat, kratki rokovi za instalaciju;
  • mogućnost izrade arbors s konfiguracijom različitih složenosti.

Profilna cijev iz koje ćemo graditi sjenicu je vrsta šuplje metalnog valjka s pravokutnim oblikom poprečnog presjeka. (Vidi također članak Garaža profilne cijevi: značajke.)

U pravilu je ova vrsta metalnog valjka proizvedena pomoću niskolegiranih ugljikovih čelika tipa 09G2S ili St3SP. Rjeđe, profilne cijevi izrađuju se pomoću nehrđajućeg čelika.

Važno: Nehrđajući čelik je izvrstan materijal, jer nema koroziju, ali cijena nehrđajućeg čelika za okvir za gazebo će biti visoka. Osim toga, metal od nehrđajućeg čelika je red veličine teže obraditi u usporedbi s običnim čelikom.

Profilna cijev izrađena je hladnim ili vrućim oblikovanjem iz zrna s okruglim dijelom. Završni proizvod podliježe obveznim ispitivanjima kako bi se utvrdile moguće povrede cjelovitosti uzdužnog šava. Zato ne možete sumnjati da će vaš vidikovac biti otporan na mehanička opterećenja.

Odaberite konfiguraciju strukture

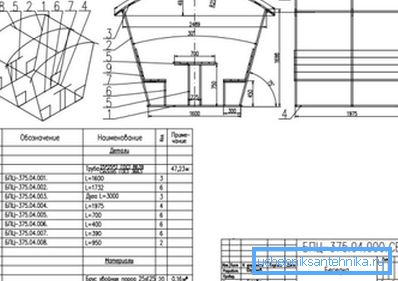

Crtanje tipične sjenice iz profilne cijevi

Ako se pitate kako izraditi sjenku iz cijevi po prvi put, bolje je odabrati jednostavnu strukturu bez kompliciranih ukrasa. Neka bude donja i gornja oplata, povezana s nekoliko vertikalnih stupova, i krovni polikarbonatni krov.

Ako imate vještine za rad s metalom, možete odabrati opciju zanimljivijima i pokušati napraviti predloženi daljnji crtež u stvarnost.

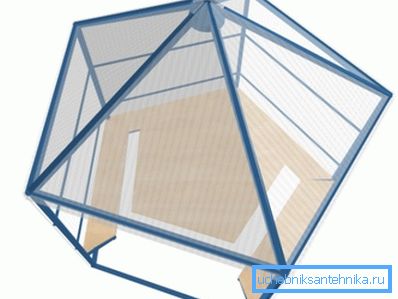

Izvorni i istodobno jednostavan oblik metalnog sjenica

Ovaj dizajn izrađen je s donjim i gornjim noževima u obliku peterokuta, a gornji remenje za poseban estetski efekt može biti šire od donjeg.

Možda je najoriginalnija i istodobno jednostavna verzija okvira u izvedbi struktura s zaobljenim krovom. Dizajn je uspješan jer će ga lako prekriti jednim velikim polikarbonatom i opremiti drvenim klupama.

Jednostavna sjenica s vlastitim rukama iz cijevi može se sastaviti ne samo brzo, nego i kvalitativno

Alati i potrošni materijal

Ugradnja oblikovane cijevi može se provesti na dva načina:

  • zabravljanjem;
  • kroz varove.

Što odabrati prilikom izgradnje vidikovca na vrtu?

Ako postoji impresivan doživljaj i stroj za zavarivanje invertera sa svim pripadajućim priborom, onda je zavarivanje najbolja opcija. Ako nema iskustva kod zavarivanja i odgovarajuće opreme, preporučljivo je koristiti vijčani spoj. (Vidi također članak Butt-Weld Pipe: Značajke.)

U ovom iu drugom slučaju, takvi alati kao što su:

  • LBM (bugarski);
  • električna bušilica s funkcijom odvijača i drill seta;
  • hvataljke;
  • mjerna oprema, uključujući traku i razinu.

Osim cijevi iz kojih će se montirati okvira, trebat će vam polikarbonatni listovi, samorezni vijci za ugradnju, boje, lakove i alate za njihovu primjenu.

Početak rada

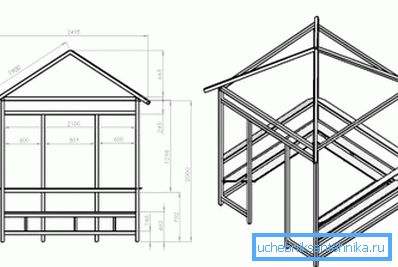

Plan za koji ćemo raditi

Upute za montažu okvira nisu teške, glavno je djelovati u fazama:

  • Na cijevima označavamo veličinu na kojoj će se izvršiti rezanje;
  • Umetamo disk za rezanje metala u brusilicu i odrežimo cijevi na komade potrebne veličine.
  • Sklop se pokrećemo od donjeg ruba i najprije očistimo metal na područjima predviđenog spoja sve dok ne dođe do hrđe.
  • Zatim povezujemo elemente donjeg remenja sa stezaljkama i kuhamo zglobove.
  • Na kutnim zglobovima zavarimo okomite nosače.

Važno: Kod zavarivanja nosača, okomito pozicioniranje određuje kvadrat u odnosu na donji rub, a ne razina vode, jer mjesto na kojem se instalacija izvodi može biti neujednačeno.

  • U sljedećoj fazi, gornji remen se kuha, postupak je praktički isti kao i donji dio za remenje.
  • Dalje, vodiči su valjani, na koje ćemo pričvrstiti polikarbonat.
  • Nakon sastavljanja glavne konstrukcije, vodiči su zavareni za montažu drvenih klupe. Za izradu takvih držača lakše se ne koristi profilna cijev i metalni kut.
  • U sljedećoj fazi, koristeći električnu bušilicu, bušimo rupe u vodilicama na kojima će se klupe montirati.
  • Nakon toga, idi s bušilicom na budućnost krova. U profilnoj cijevi, na udaljenosti od 10 cm od drugog, bušimo rupe za vijke, koji će zauzvrat pričvrstiti polikarbonatne ploče.
  • U sljedećoj fazi cijela metalna konstrukcija temeljito se očisti s bušilicom pomoću žičane četke iz hrđe.
  • Očistili smo metal bez prašine u nekoliko slojeva s emajlom PF 115 ili 116.
  • Po završetku slikarskog rada možete nastaviti s instalacijom krova i postavljanjem klupe.

zaključak

Uporabom visokokvalitetnih i istodobno jednostavnih izvedbi crteža iz profila iz profila, lako se možete nositi s instalacijskim radom.

Imate li pitanja koja zahtijevaju komentare s objašnjenjima? Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
