Volumen vode u cijevi iu sustavu grijanja u cjelini: tekuće

Pitanje kako izračunati volumen vode u cijevi nastaje pri projektiranju različitih sustava koji se temelje na plinovodu. Na primjer, izračunajte približan sadržaj vode koji je potreban pri planiranju autonomnog sustava grijanja.

Kada je autonomno grijanje u seoskom domu gotovo spremno, morate započeti izračune kako biste dobili točne podatke potrebne za odabir promjera cijevi i odgovarajućeg modela hidroakumulatora. Opet, nemoguće je napraviti bez ispravnog izračuna volumena tekućine u cijevi ako trebate dodati antifriz u rashladnu tekućinu ili potpuno napuniti sustav s antifrizom.

Ispravno razmotrite da ne preplatite pri kupnji rashladne tekućine

Potreba za pravilnim brojanjem vode u sustavu grijanja

Saznajte koliko vam je vode potrebna za popunjavanje toplog poda

Pitanje je, je li volumen vode u mjeraču cijevi tako važan ako je moguće sipati tekućinu u sustav dok se ne napuni do samog vrata?

Ispada da je potreba za točnim izračunima očigledna. Štoviše, volumen u nekim slučajevima morat će se računati ne samo u cijevi nego iu radijatorima za grijanje. Na primjer, pri izradi sustava grijanja potrebno je imati točne informacije o količini rashladnog sredstva kako bi odabrali bojler s odgovarajućim parametrima snage.

Drugi razlog za točne izračune je uporaba crpne opreme. U tom slučaju potrebno je znati količinu transportiranog medija brzinom od tolikih kubičnih metara po određenoj jedinici vremena.

Poznavanje pravilne količine vode u raznim cijevima ne samo da možete odabrati odgovarajuće veličine cijevi, već i potrebnu snagu crpke.

Izračunavanje sadržaja rashladnog sredstva u cijevi

Tablica približnih parametara na temelju 1 linearnog metra

Unatoč činjenici da možete koristiti kalkulator volumena vode u cijevi, to je bolje napraviti takve izračune sami (pročitajte i članak Promjer polipropilenske cijevi: sve što trebate znati za početnike).

Činjenica je da se automatizirano koštanje provodi pomoću prosječnih algoritama, a ako se računate, možete uzeti u obzir konfiguracijske značajke cjevovoda i druge nijanse koje online kalkulator ne može uzeti u obzir.

  • Prije nego što izračunate volumen vode u cijevi morate razumjeti da je unutarnji prostor u sustavu vodovodnog cilindra velikog duljine.
  • Znajući da moramo izračunati koliko je veličanstveno cilindar, primjenjujemo formulu poznatu iz lekcija fizike: V =? * R * * H, gdje:

V je volumen cilindra;

? - 3,14 (pi broj);

R je polumjer;

H - visina.

  • Druga formula će biti korisna ako poznajete područje baze cilindra: V = S * H, gdje S je područje podnožja, a H je visina.

Važno: Predstavljanje cjevovoda u obliku produženog cilindra, morate shvatiti da H neće biti visina, već duljina cijevi, čija se kapacitet treba izračunati u litrama.

Izračunavanje sadržaja rashladne tekućine ne samo u plinovodu već iu sustavu kao cjelini

Autonomni kućište za grijanje

Pitanje kako izračunati unutarnji volumen cijevi odvojeno od sustava grijanja rijetko je vrijedno. Često je potrebno izvršiti proračun uzimajući u obzir i grijače baterije kotla i ekspanzijskog spremnika, ako je to predviđeno u korištenom sustavu.

Upute za izračun u ovom slučaju su kako slijedi:

  • U početnoj se fazi mjeri duljina cjevovoda bez uzimanja u obzir hidroakumulator (baterije). Nakon što smo odlučili o duljini, uzimamo u obzir volumen prema formuli V =? * R * * H, gdje "H" će biti duljina koju smo prethodno izmjerili.

Naravno, rezultat će biti približan, ali razlika u nominalnom i radnom volumenu sustava može se nadoknaditi kad se napuni rashladnom tekućinom.

  • U sljedećoj fazi, razmotrimo koliko je prostran radijator grijanja.

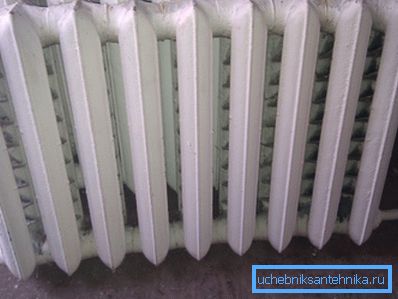

U radijatoru od lijevanog željeza

Nije tajna da se baterije različitih veličina mogu koristiti u jednom gradilištu, što je objašnjeno različitim parametrima prostora. Zato se proračun ne provodi na radijatoru kao cjelini, već na svakom pojedinom odjeljku.

Ova metoda je relevantna za od lijevanog željeza i aluminijskih radijatora, koji su obično podijeljeni u sekcije. U pravilu, za popunjavanje svakog dijela trebate najmanje 1,5 i najviše 2 litre.

Ako namjeravate instalirati bimetalne ili čelične baterije vlastitim rukama, promatramo parametre pakiranja ili samog proizvoda.

  • Kapacitet druge opreme, uključujući kotao za grijanje i spremnik za povrće, određuje se u skladu s podacima o putovnicama ili oznakama na kućištu.

Ako nema priložene dokumentacije za ekspanzijski spremnik, možete ga napuniti vodom, a zatim isprazniti cijeli sadržaj u mjernu posudu i time odrediti volumen.

Važno: Prilikom izračunavanja količine rashladne tekućine u sustavu grijanja potrebno je uzeti u obzir materijal na kojem su izrađene cijevi. Na primjer, zidovi čeličnih proizvoda su reda veličine tanji od zidova polipropilenskih analoga s naizgled istim promjerom.

Značajke projektiranja zatvorenih sustava grijanja

Autonomni sustav zatvorenog tipa

Odmah napominjemo da su upute za izračunavanje proračuna relevantne samo u odnosu na objekte za grijanje zatvorenog tipa. Uostalom, u zatvorenim sustavima, količina rashladnog sredstva karakterizira konzistentnost.

Kako bi se razumjelo kako se voda ponaša u zatvorenim strukturama i zašto su prethodno predloženi proračuni bili neophodni, razmotrite uređaj najčešćih modifikacija autonomnog grijanja.

Autonomni sustav grijanja se smatra zatvorenim u slučaju da količina rashladnog sredstva ostaje nepromijenjena i pokreće cirkulacijska pumpa. Takva izmjena grijanja, u pravilu, je apsolutno hermetična i rashladno sredstvo nije u dodiru s okolinom. Tlak vode u mješalici varira zbog toplinskog širenja, ali nadoknađuje ekspanzijski spremnik, koji se instalira zasebno.

Međutim, najmoderniji kotlovi za grijanje plina opremljeni su integriranim ekspanzijskim spremnicima koji znatno pojednostavljuju projektiranje i montažu sustava u cjelini. U ovom slučaju, brojanje volumena spremnika zasebno nema smisla jer je potrebna količina rashladnog sredstva navedena u dokumentaciji za putovnicu kotla za grijanje.

zaključak

Sada znamo kako pravilno izračunati količinu rashladnog sredstva u sustavu grijanja i učiniti ga tako da je operativni trošak ovog sustava prihvatljiv. Postoje pitanja koja trebaju pojašnjenja (vidi i članak Izračun promjera cijevi za grijanje važan je stupanj u dizajnu sustava grijanja).

U ovom slučaju gledajte videozapis u ovom članku.
