1 "kuglasti ventil - značajke i specifikacije

22-08-2018
Opskrba vodom

Prilikom zamjene radijatora, ugradnje vodovodnog sustava, instalacije mjerača plina, itd., Sigurno ćete morati kupiti kuglasti ventil. Ali prije nego što izvršite kupnju, morate odlučiti o glavnim tehničkim značajkama uređaja. U nastavku se bliži pogled na palubanj palca, njegova obilježja i najvažnija svojstva.

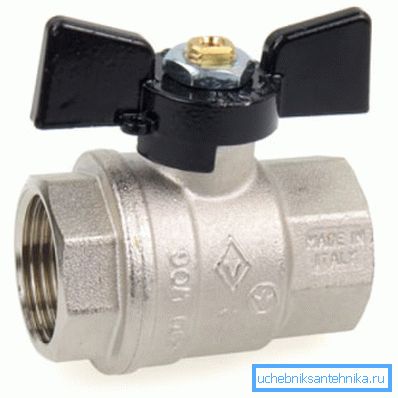

Inčni kuglasti ventil s mehanizmom za zaključavanje

uređaj

Kuglasti ventil je ventil koji se može koristiti u različitim vrstama cjevovoda. Njegov mehanizam za zaključavanje konstruiran je kao lopta s prolaznom rupom.

Za otvaranje prolaza, kugla bi trebala biti okrenuta tako da je rupa paralelna cjevovodu. Ako ga okrenete za 90 stupnjeva, tj. okomito na tijelo, prolaz će biti blokiran. U tom slučaju, nepropusnost mehanizma osigurava dva elastična prstena koja se čvrsto uklapaju u kuglu.

Oblikovanje ventila

U pravilu, kontrola mehanizma za zaključavanje se obavlja ručno s polugom, koja je s kuglom povezana s loptom. Istina, tu su ventili inča, koji se kontroliraju pomoću električnog pogona. Koriste se u sustavima automatskog preklapanja vodoopskrbe.

Zbog jednostavnog dizajna mehanizma za zaključavanje, uređaj karakterizira pouzdanost i izdržljivost. Međutim, ne može se koristiti za podešavanje protoka, tj. spojnice su namijenjene samo za potpuni preklapanje ili otvaranje protoka.

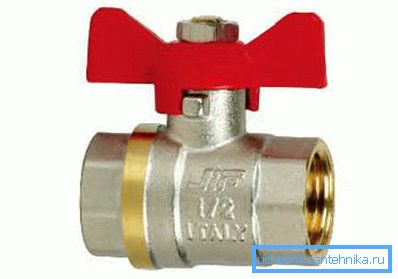

Na fotografiji - veličina armature je naznačena na njegovom tijelu.

karakteristike

Glavne karakteristike proizvoda uključuju sljedeće parametre:

  • Dimenzije kuglastih ventila u inčima i mm - odnose se na promjer ulazne i izlazne cijevi;
  • Materijal od kojeg je proizvod napravljen;
  • Uvjeti pod kojima ventili mogu raditi.

U nastavku ćemo pažljivije pogledati sve ove parametre predmetnog proizvoda.

veličina

Prije svega, valja reći da je promjer kuglastih ventila označen u cijevima inča. Jedan cijevni inč jednak je vanjskom promjeru - 33,5 mm. Često cijevni inčci označeni su u frakcijama, na primjer, ponekad se može naći kuglični ventil 3-8 inča (tri osmine), što je jednak vanjskom promjeru - 17 mm.

Budući da se promjer cijevi razlikuje od tradicionalnog (25,4 mm), a vezan je i za uvjetni prolaz, a ne na vanjski promjer, bolje je koristiti posebne tablice za dobivanje točnih podataka. To se također odnosi i na obrnutu obradu, na primjer, kuglasti ventil 32 u inčima je 1 ?. Uz nezavisne izračune, lako se možete zbuniti i pogriješiti.

Obratite pažnju! Prilikom odabira proizvoda, obratite pozornost ne samo na njegov promjer već i na način ugradnje. Postoje ventili s unutarnjim i vanjskim navojima, kao i za spajanje prirubnica cijevi (veliki promjer).

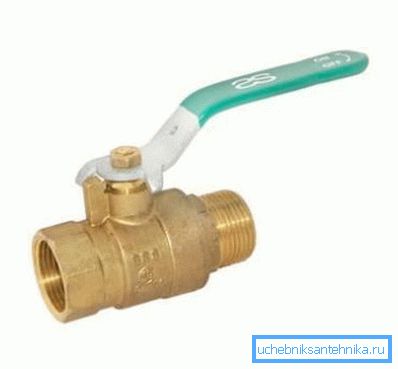

Kombinirani ventil za nit

Treba napomenuti da se veličina 1 "kuglastog ventila rijetko nalazi u cjevovodima. Češće su takvi ventili postavljeni na spremnik i pričvršćeni na spojeve. Međutim, na prodaju možete pronaći jedan inčni ventil za vodu i plinovod.

U domaćim cjevovodima, međutim, najčešće možete pronaći 2-inčni kuglasti ventil,?,?, 3 'itd.

4

materijali

Važan parametar bilo kojeg kuglastog ventila je materijal iz kojeg je izrađen, jer ovisi o trošku proizvoda i njegovoj trajnosti.

Najčešće se mogu naći inčni ventili izrađeni od sljedećih materijala:

  • Mjed i ostale legure bakra - proizvodi ovog tipa su najskuplji i istodobno najsporniji. To je uglavnom zbog činjenice da se ljestvica ne podmiruje na mjedi.

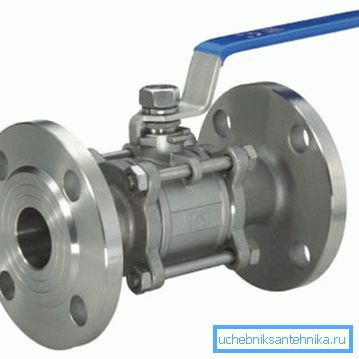

3-inčni kuglasti ventil s prirubnicom od nehrđajućeg čelika
  • Nehrđajući čelik - ti se ventili obično koriste u visokotlačnim cjevovodima ili tijekom prijevoza vruće tekućine. Nedostatak nehrđajućeg čelika jeste da akumulira skalu snažnije, što skraćuje život proizvoda.

Obratite pažnju! Na prodaji možete pronaći niske kvalitete ventila od silogina. Ne biste ih trebali stići, jer vrlo brzo propadnu. Silumin proizvodi mogu se odrediti lakšom težinom i činjenicom da je njihova cijena znatno niža nego kod kolega iz kvalitetnijih materijala.

Uvjeti rada

Karakteristike kuglastih ventila nužno moraju ispunjavati uvjete u kojima se planira raditi. Kao primjer dajemo karakteristike mjedenog palčastog ventila:

Maksimalni tlak Do 35 bara
Maksimalna temperatura radne tekućine Do 180 stupnjeva Celzijusa
Minimalna temperatura -20 stupnjeva Celzijusa

U pravilu, te specifikacije sadrže upute koje su uključene u svaki dodir.

Obratite pažnju! Za plinovod strogo je zabranjeno koristiti vodene slavine, jer su manje čvrsto, međutim, možete koristiti plinski ventil za dovod vode.

Evo, možda, sve informacije koje trebate znati kako biste kupili prikladne i visokokvalitetne kuglične ventile.

zaključak

Kuglasti ventil je pouzdan ventil, koji se široko koristi u komunikaciji kućanstva. Jedina stvar koja tijekom procesa instalacije nije da se naišlo na probleme, a uređaj je radio pouzdano, pri odabiru je potrebno odabrati pravi promjer i uzeti u obzir njegove glavne karakteristike.

Iz videozapisa u ovom članku možete pročitati neke dodatne informacije o ovoj temi.
