3-3 trčanje dizalica. cork i vrste kugle. primjena u
U ovom članku moramo utvrditi što je trosmjerni ventil i za koje svrhe se može koristiti u modernim sustavima vodoopskrbe. Osim toga, upoznat ćemo se s tipičnim problemima ovih dizalica kod grijanja u kućama stare zalihe i saznati što se s njima mogu zamijeniti prilikom popravljanja dovodne cijevi na radijator.
Što je to
3-smjerni ventil je vrlo predvidljivo različit od običnog ventila po prisustvu ne dva, već tri zaključka.
U ovom slučaju, zaključci mogu biti vrlo različiti:
- Navojem (spojka);

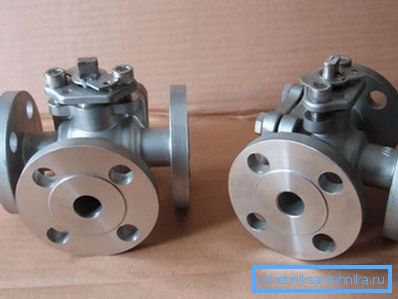

- obod;
- Češalj (brzo stezanje);
- Konačno, zaključak može i predstavlja odvodnu rupu za ispuštanje radne okoline.
Funkcionalnost proizvoda je također prilično očigledna: omogućava vam konfiguriranje inženjerskog sustava s maksimalnim brojem smjera kretanja radnog okruženja. Ovisno o položaju dizalice u svom slučaju, može se stvoriti skakač između bilo koje dvije ili tri grane. Naravno, ove vrste ventila također dopuštaju da ih potpuno blokiraju.
vrste
Vodovodne slavine ove vrste, koje se nalaze na prodaji u naše vrijeme, mogu se podijeliti u dvije glavne kategorije ovisno o njihovom uređaju.
pluta
Namještanje dizalice vrši se mijenjanjem položaja pluta s uklopljenim utorom u njemu.
Proizvodi mogu varirati:
- Metoda brtvljenja pluta i korova. Postoje tri opcije:
| Način brtvljenja | opis |
| Pakiranje glinice | Pluto se zakreće u šupljoj kutiji od dna i na vrhu se utisne s utičnom maticom. Grafitna žlijezda ispod matice ne osigurava propuštanje ispod podloge. Glavni nedostatak žlijezde je da se proizvodi čak i kod jednostavnog ventila zbog ispiranja grafitnih čestica |
| Gumena brtva | Umjesto epiplona koristi se gumeni prsten. Za razliku od žlijezde, ona se istroši samo kad se radni položaj utikača mijenja. |
| Lapping pluto | Zbog nepropusnosti dugih ventila za zatvaranje osigurava se stezanje konusnog utikača na tijelo. Cork mu privlači matica na prolazu kroz dršku |
Korisno: trotočni ventili za grijanje u kućama izgrađenima u 60-70-ih godina prošlog stoljeća zapečaćeni su samo žlijezdom. Njegov razvoj je uzrok neprekidnog propuštanja na zalihi na bilo kojem okretu pluta.
- Prisutnost ili odsutnost ručke. U potonjem slučaju, pluta se rotira s otvorenim krajevima, cijevnim ključem ili plinskim ključem.
- Tjelesni materijal i pluta. Za njihovu proizvodnju koriste se metali s niskim trenjem - mesinga i lijevanog željeza.

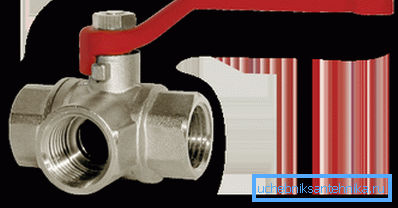

lopta
Sharovy 3kh pokretna dizalica je evolucijski razvoj prethodnog dizajna:
- Pluto je stekao oblik pravilne kuglice s oblikovanim utorom i površinom najkvalitetnije obrade koja jamči minimalni trud.
- Zatezanje osigurava Teflon ili PTFE sjedala - materijali s minimalnim koeficijentom trenja.
- Stablo je zapečaćeno O-prstenom - gumom ili polimerom.
Koji je rezultat?
- Resursi dizalice nisu manje od 500 operacija (češće - 2000 i više).
- Popravak i održavanje svedeni su na rijetko zatezanje matice, pritiskajući matičnu brtvu.
- Preklopna sila dizalice je znatno manja od onog na plutonosnim dizalicama.
Usput: proporcionalan je nominalnom promjeru dizalice. U slučaju velikih veličina, mjenjači s ručnim mjenjačem ili servomotori mogu se koristiti za prebacivanje.
Cijena trosmjernih dizalica oba tipa mijenja se lagano, što čini više kapriciozno i teže održavati plutene proizvode niske potražnje u sustavima grijanja i vodoopskrbe.
primjena
Gdje se koriste trosmjerne dizalice? Naravno, prvenstveno smo zainteresirani za njihovu upotrebu u instalaciji vodovodnih sustava vlastitim rukama.

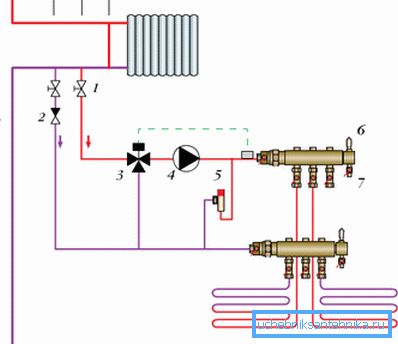

Sustavi podnog grijanja, krugovi akumulatora topline
U oba slučaja je formiran djelomično neovisan krug grijanja s vlastitom cirkulacijskom pumpom. Za podešavanje temperature, koristi se djelomični recirkulaciju povratnog sredstva za hlađenje.
Povratak se postavlja na trokradu priključka napajanja i skakača; To vam omogućuje podešavanje temperature smjese.
Korisno: za automatizaciju kontrole temperature, često se isporučuje s servo pogonom, koji podešava temperaturu, ovisno o očitanju senzora daljinskog temperaturu.
Ugradnja mjerača
Jedan od problema mehaničkih mjerača tlaka je držanje strelice tijekom dugotrajnog rada pod pritiskom. Kako bi se smanjio tlak bez demontaže uređaja, upotrebljava se trokračna šipka: kada se ručica okreće, on ne samo da blokira kontrolni izlaz linije, nego i ublažuje pritisak iznad zaglavlja ili kugle kroz odvodnu rupu.
Podešavanje uređaja za grijanje

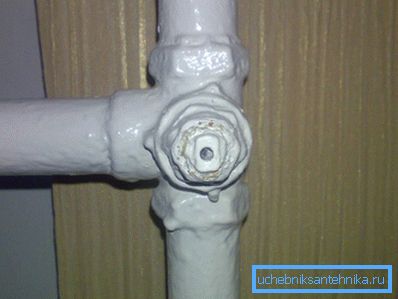

U tom je svojstvu trodimenzionalna dizalica korištena u Hruščovim kućama koje smo već spomenuli. Postavljeni su na spoj donje crte na radijator i skakače.
Ova dizalica ima četiri radna mjesta:
- Sva voda prolazi kroz radijator dok je skakač blokiran.
- Voda prolazi kroz skakač i radijator.
- Voda prolazi kroz skakač kada je radijator zatvoren.
- Skakač i radijator su potpuno blokirani, cirkulacija u usponskom prostoru je blokirana.
Pored trajnih propuštanja na zalihi, zadnji položaj dizalice stvorio je puno problema za vlasnike i njihove susjede: pronalaženje krivca u odsutnosti grijanja od cijelog uspona ponekad je postalo ne-trivijalni zadatak.

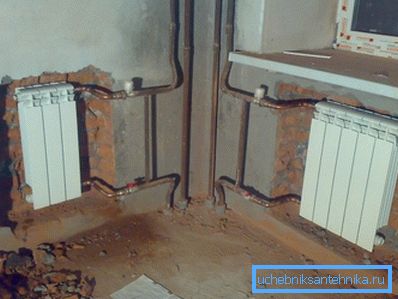

Budući da smo se dotakli ovog sumnjivog dizajna, autor će se preporučiti konfiguraciji ventila na uređaju za grijanje, stvarajući minimalne probleme u budućnosti:
- Kuglasti ventil se postavlja na donju priključnicu na radijator nakon nadvoja. Normalno, dva prolaza.
- Na gornjoj košuljici - također nakon zalogaja na vratima. Na vrhu je - jer prikuplja manje mulja i otpadaka koji mogu utjecati na prigušivanje radijatora.
- Skakač je izrađen bez ventila za zatvaranje, ali s nominalnim promjerom jedan korak manji od upravljačkih vodova dovodnih cijevi.
Upute za montažu pružaju maksimalnu toplinu uz fleksibilno podešavanje prijenosa topline i potpunu odsutnost problema vlasnika i susjeda.
zaključak
Nadamo se da smo uspjeli odgovoriti na sva pitanja koja su se nakupila u čitaču. Dodatne informacije o uređaju, tipovima i značajkama korištenja trosmjernih dizalica mogu se naći u videu u ovom članku. Sretno!
