Američka dizalica i slični elementi: značajke primjene

U ovom ćemo govoriti o tome kakva je dizalica američki 1 1 2 inčni i slični elementi. Osim toga, razmotrimo što značajke korištenja tih uređaja u izgradnji domaćih vodnih sustava i vodovodne komunikacije.

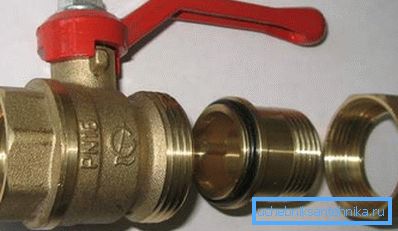

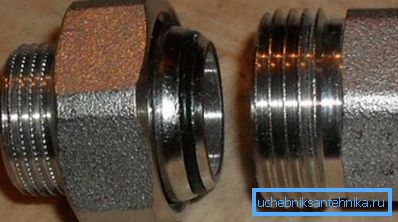

"American" - što je to? Ovo je uobičajeno ime za spojnicu s brzim oslobađanjem koja se sastoji od tri konstrukcijska elementa: matica za kapicu i dvije granične sklopke s navojem. Uređaj je potreban za izgradnju različitih cjevovoda zbog trajnosti i jednostavnosti ugradnje.

Ključne značajke

Ova vrsta brzo pričvrsnih cijevnih priključaka izvorno je razvijena u SAD-u (dakle ime), a potom se proširila diljem svijeta, nakon što su vodoinstalateri shvatili kako je jednostavna i istovremeno izvedena kvalitetna instalacija.

Razmotriti glavne značajke tih spojeva:

• Nagnuta američka strojna dizalica i slični proizvodi omogućuju vam montažu i rastavljanje autoceste bez potrebe za rotacionim cijevima. Vrlo je prikladan prilikom obavljanja popravaka na cjevovodu fiksiranim u jednom položaju.
• Američki je utični spoj s maticom. Dakle, dovoljno je spajati cijev na spojnicu i zategnuti maticu. Značajna razlika između ostalih spojeva je da su spojeni elementi fiksni.
• Čvrstoća odvojive veze koju je napravio matica s kapom osigurana je gustom elastičnom podloškom, djelujući kao brtva.

Važno: Uspjeh dovodnih cijevi uz pomoć "američke" osigurava se uparivanjem s visokokvalitetnom stražnjicom, koja je profesionalno navojena.

Značajke aplikacije

Uvođenje cjevovoda karakterizira dugotrajna nepropusnost spojke cijevi, kao posebna konusna ili plosnata brtva. Kao i cijela cjelina, materijal za brtvljenje je ponovno iskoristiv. Slijedom toga, njegova je cijena opravdanija od potrošnje za kupnju raspoloživih elemenata.

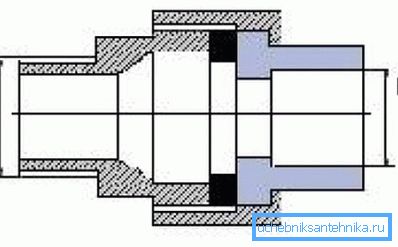

Montaža matica s kapom karakterizira male dimenzije i ravnost i koaksijalnost spojenih cijevi. Svaki kraj takvog priključka završava s priključkom koji se odabire ovisno o vrsti dokova. Između priključaka nalazi se brtva, na koju je pričvršćen matica.

Prema vrsti dokova razlikuju se sljedeće vrste veza:

• podijeljen priključak za spajanje s unutarnjim navojem;
• razdjelni priključni priključni priključak s vanjskim navojem;
• podijeljen priključak za spajanje s navojem.

Važno: Ovisno o karakteristikama cjevovoda, ove se vrste mogu kombinirati ili kombinirati kako bi se postigao optimalan rezultat.

Sadrži priključke za spajanje

Kao što je već spomenuto, u ovom slučaju se koristi stožasto ili plosnato brtvilo.

Sljedeće prednosti su svojstvene konsicijskoj konsolidaciji:

• pečat se izrađuje u skladu s shemom metal-metal, bez uporabe dodatnih materijala za brtvljenje, što znači da je pouzdanija i izdržljiva;
• otpornost na kemijske i fizičke učinke (uključujući razlike u temperaturi) zbog jednolikosti kemijskih i fizikalnih svojstava materijala za brtvljenje;
• mogućnost primjene s neznatnim (do 5 °) odstupanjem sjekire, spojeni dijelovi cjevovoda bez utjecaja na nepropusnost priključka

Važno: Navedene prednosti su osigurane pod uvjetima visoke preciznosti proizvodnje poveznih detalja. Manje zahtjevnije za kvalitetu komponenata je spajanje cijevi pomoću plosnate brtve. U tom slučaju se koristi plosnata brtva od Teflon, izrađena u obliku prstena.

Kao i većina drugih navojnih elemenata, američki dijelovi izrađeni su od nehrđajućeg čelika iz marki kao što su AISI321, AISI316 i AISI304 ili mjed.

Obilježja se mogu naći na tijelu armatura, što će pojednostaviti odabir odgovarajućih spojnih elemenata. Označavanje označava promjer u inčima (na primjer, 1 inč), čelični stupanj i nazivni tlak u PSI.

Kuglasti ventil

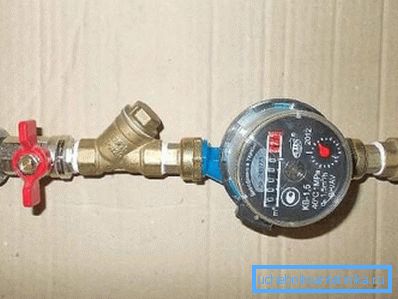

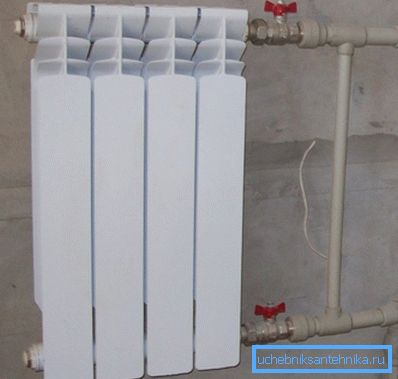

Navedene karakteristike vodoopskrbnih spojeva ne bi mogle biti osobito osebujne za kuglasti ventili "američki". Ova vrsta ventila koristi se u izgradnji sustava vodoopskrbe i grijanja.

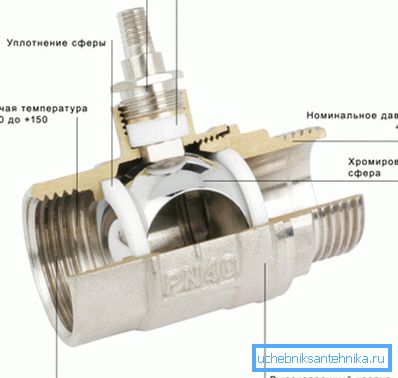

Glavni radni element uređaja je zatvarač s karakterističnim kuglastim oblikom koji se okreće unutar kućišta. U sferičnom ventilu postoji prolazna rupa. Kada se prolazna rupa nalazi na istoj osi s pričvršćenim spojnicama, voda se isporučuje. Kada je rupica okomita na rupice okova, vodovod se zaustavlja.

Dizajn kuglastih ventila nije nova i široko se koristi za 100 godina. No, najveći interes su dizalice s vezom "American". Takvi ventili i spojnice se koriste u domaćim i industrijskim uvjetima, što je objašnjeno jednostavnom operativnošću i učinkovitosti.

Ostale vrste američkih armatura

Američka spojka je spojnica namijenjena spajanju dviju koaksijalno identičnih cijevi ili za spajanje cijevi različitih promjera.

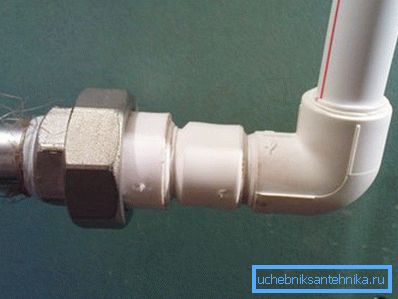

Ova vrsta spojke nije mnogo drugačija od tradicionalnih spojnica. Jedna strana pričvršćenja pričvršćena je na čelične cijevi, zavarene na bakrene cijevi ili lemljene na cijevi od polipropilena ili bakra. Drugi dio priključka je sklopivi spoj elemenata i matica.

Za cjelovitost pregleda doznat ćemo o kutnoj vrsti veze. Kornja dizalica s američkim 3 4, kao i samo kutni spoj, izrađen pomoću dva okova i matica, karakterizira jednostavnost instalacije vlastitim rukama. Kutni ležaj Američki jamči dodatnu udobnost gdje se instalacija provodi u ograničenom prostoru.

zaključak

Dakle, pogledali smo što je Amerikanac i koja je uputa za njegovo korištenje. Sada možete saznati koja je vrsta poveznog elementa potrebna za instalacije i odabrati potrebne komponente cjevovoda.

Postoje pitanja koja trebaju pojašnjenje? Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
