Automatizacija za bušotine: koji elementi se sastoji i zašto

Pri uređenju vodoopskrbe pomoću podzemnih resursa izuzetno je važno odabrati pravu automatizaciju za to.

Pojam "automatizacija za bušotine" označava sklop uređaja koji se sastoje od:

• kontrolni releji;
• električna jedinica;
• razni zaštitni sustavi, čiji je cilj sprječavanje opasnosti od oštećenja motora i samog pumpe.

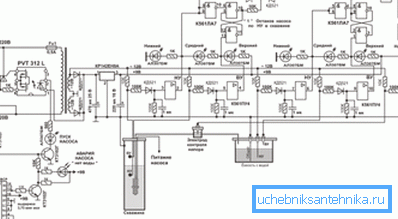

Automatska kontrola crpke

Najčešće se koriste dvije sheme kontrole za pokretanje / zaustavljanje potopne crpke:

• po volumenu vode u spremniku;
• na razini pritiska u vodoopskrbi.

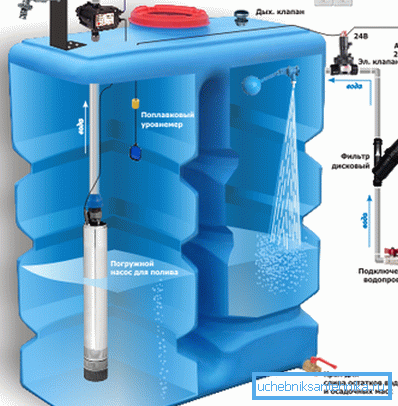

Kontroliranje radova na razini vode

Ova se shema koristi pri upravljanju podvodnim pumpama za postrojenja za tlak vode ili za punjenje posebnog spremnika s kojeg se dodatnom pumpom dovodi voda potrošačima.

1. Unutar spremnika pohranjeni su posebni senzori razine. Oni, uz pomoć upravljačkih releja, nadgledaju donji i gornji prag punjenja spremnika. Ovisno o količini vode, releji daju naredbe za pokretanje ili zaustavljanje crpke. Senzori mogu biti plutati ili elektroda. Prvi su manje pouzdani, jer njihov radni resurs je mali.
2. Kapacitet skladišta vode mora biti opremljen s prelijevom u slučaju nužde, ako se prelijeva.

Obratite pažnju! Glavna prednost ove sheme je stabilnost crpke. Hidraulika dok je konstantna, jer nominalna potrošnja izračunava se na visini koja se sastoji od dubine bušotine, visine vodotornog tornja i izljevka od 1/2 metra. Svaki ciklus je jednak trošenju cjelokupnog volumena spremnika / tornja, uzima u obzir potrošnju tekuće analize vode. Sprječava se opasnost od trzanja motora, što povećava njezin vijek trajanja.

Pumpa za upravljanje tlakom

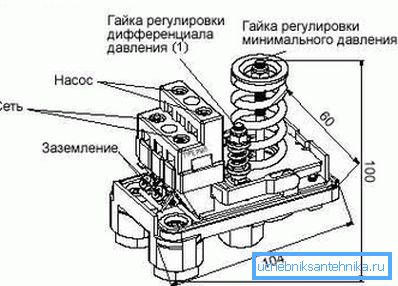

1. Prema ovoj shemi, crpku se upravlja pomoću naredbe releja, koja je montirana na cjevovod. Postavlja dvije vrijednosti: tlak pri kojemu se crpka uključuje ili isključuje.
2. Ova automatska opskrba vodom iz bušotine se najčešće koristi za pojedinačne bušotine, za razliku od prethodne sheme, tipične za zajedničke vodoopskrbne sustave.
3. U pravilu se u ovom slučaju koriste prijemnici (membranski spremnici). Potrebni su za održavanje potrebnoga nadtlaka u sustavu, kao i za nadoknadu niskih troškova i pražnjenja vode.
4. Vrlo je važno pravilno konfigurirati relej, na temelju parametara crpke i volumena prijemnika. Tako da crpka ne radi prečesto, potrebno je postaviti gornje i donje pragove tlaka, na temelju prosječne zone karakteristika crpke. Histereza vrijednosti mora se odabrati između 1,2 bara i 2,5, uzimajući u obzir podatke o maksimalnom pumpi koji počinju u određenom vremenu.

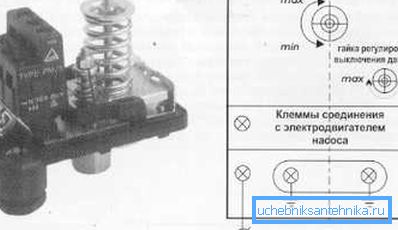

Prekidači tlaka, koji se koriste u takvoj shemi, podijeljeni su u industrijske i domaće kolege.

1. Prve su opremljene snažnim kontaktnim skupinama i mogu izdržati struju do 16 ampera. Međutim, oni nemaju skalu za podešavanje koja pokazuje raspon tlaka za podešavanje.
2. Stoga je potreban mjerač tlaka za postavljanje takvih releja.
3. Prednost takvih uređaja za bušotinu je mogućnost korištenja u električnim strujnim krugovima za izravnu kontrolu pumpe. Osim toga, industrijski uređaji imaju visoku pouzdanost i točnost.
4. Cons - niska točnost ugađanja i niski radni vijek, zbog utjecaja snažnih struja usisa. Uređaji imaju kontakte niske struje, moraju se prebaciti preko vanjskog pokretača.

Uputa zahtijeva korištenje crpke, zajedno s industrijskim tipom releja, za korištenje kontrolnih ormara s instrumentima za dodatnu zaštitu ili bez njih.

Postavljanje releja za kućanstvo dovoljno je izravno povezivanje crpke, uz pomoć svojih kontakt grupa, na mrežu. Jednostavni dizajn i niska cijena uređaja čine ga popularnim među kupcima.

Obratite pažnju! Međutim, ta se ušteda izravnava dodatnim troškovima povezanim s zamjenom releja koji se ne razlikuju po izdržljivosti. Osim toga, čak i ako stavite novi uređaj vlastitim rukama, teško ćete moći vratiti potrebne postavke i testirati rad.

Uređaji za zaštitu od pumpi

Glavni uzroci kvarova bušotinske pumpe su:

• njihovo djelovanje pri smanjenom / povećanom naponu u mreži napajanja;
• preopterećenje motora;
• njihov rad u miru, drugim riječima - bez vode.

Sigurnosne tehnike

1. Najbolji način da se dobije kvaliteta pumpe jest uporaba stabilizatora naponskih napona.. Često, automatska bušotina uključuje relej za regulaciju napona. Isključuje crpku kada padne napon i podešava asimetriju i fazni slijed na trofaznim motorima.

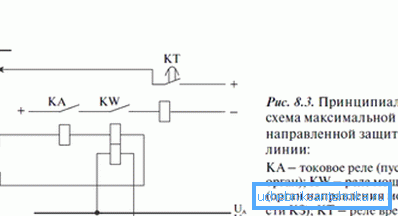

1. Električni motori zaštićeni su od preopterećenja termičkim (strujnim) relejima. Isključuju uređaj kada je postignuta postavljena struja. Važno je da varijacija postavki takvog releja podudara s nominalnom vrijednosti struje crpke.
2. Od praznog hoda pumpe su zaštićene dvjema metodama. Izravno - pomoću volumena vode u spremniku / toranj, pomoću senzora elektroda ili plovaka. Neizravno - po veličini struje ili promjenom faza i naponom struje električnog motora, pomoću releja.

Minus neizravni tip zaštite je njegova sekundarna priroda. Upravljački relej reagira samo kada su ležajevi i protočna jedinica već ostavljeni bez vode, koji ih hladi i podmazuje.

Kada je kapacitet crpke veći od brzine strujanja, to se događa nekoliko puta dnevno. Time se smanjuje vijek trajanja podvodne crpke. Stoga je poželjno staviti elektrodni uređaj za kontrolu glasnoće. Omogućuje isključivanje crpke prije nesreće.

Vrste zaštitnih uređaja

Različite vrste i kombinacije uređaja mogu se koristiti za zaštitu i kontrolu crpke.

Podijeljeni su u tri kategorije:

• uređaji za zaštitu, koji se temelje na tiskanim pločama QA-50B ili QA-60C;
• upravljačke jedinice releja;
• uređaji na mikroprocesoru.

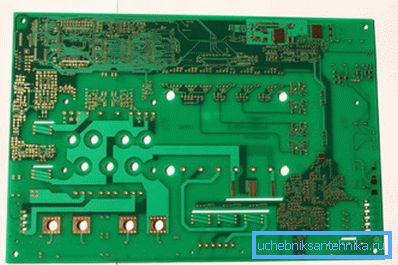

PCB-uređaji su strukturno i funkcionalno kompletni uređaji.

1. Oni zahtijevaju priključak vanjske opreme: samu crpku, često kroz starter (magnetski), tlačni prekidač, senzori razine itd.
2. Oni imaju širok raspon podesivih opcija i parametara: strujna (toplinska) zaštita, kompenzacija padova napona, kontrola brzine u praznom hodu i opterećenja motora itd.
3. Treba napomenuti da zbog cjelovitosti uređaja nije moguće mijenjati logiku rada.
4. Osim toga, modeli često nemaju mogućnost mijenjanja vrijednosti odgovora u nekim parametrima. Ako odbora ne uspije, morat ćete sve promijeniti. Po cijeni, to je gotovo jednako kupnji novog uređaja.

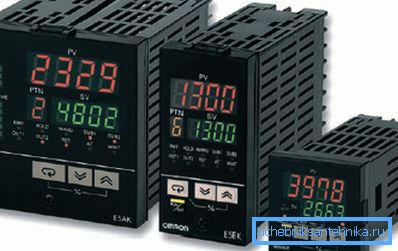

Relay automatika na bušotini je vrlo raznolika. To mogu biti najjednostavniji uređaji i ormarići u kojima se nalaze uređaji koji reguliraju rad nekoliko pumpi.

Prednosti ove vrste uređaja:

• relativna pouzdanost i jednostavnost dizajna;
• brze i jednostavne nadogradnje za nestandardnu ​​upotrebu;
• ako se neki element uređaja prekine, onda se samo mijenja.

Uređaji koji reguliraju rad i zaštitu crpki, koji se temelje na mikroprocesorskim kontrolerima, najsuvremenija su i složenija.

Oni pružaju priliku za kontrolu sljedećih parametara rada jedinice:

• količinu otpornosti na njegovu izolaciju;
• temperatura motora;
• slijed alternacije i fazne asimetrije;
• nadoknaditi niski / visoki napon;
• zaštiti motor od preopterećenja i praznog hoda;
• pružiti priliku da uzmu u obzir vrijeme uređaja i količinu potrošene energije u ovom slučaju.

zaključak

Trenutačno je teško zamisliti rad pojedinačnih i kolektivnih bunara bez uporabe funkcionalne i zaštitne automatizacije. Omogućuje povećanje učinkovitosti opskrbe vodom i povećava trajnost opreme koja se koristi u ovom procesu. Pogledajte objavljeni videozapis u ovom članku. Sadrži mnogo korisnih informacija.
