Automatizacija za bušotinske pumpe: osnove prilagodbe

Pravilno odabrana pumpa s automatizacijom je "srce" cijelog sustava vodoopskrbe. Istodobno, rad automatske jedinice nije ništa manje važan od funkcioniranja samog dijela za dizanje vode.

U našem članku opisujemo osnovne principe kojima se regulira rad takve opreme i dajemo nekoliko savjeta koji će biti korisni majstorima u samostalnom dizajnu i montaži sustava.

Osnove automatske kontrole

Crpka instalirana u samom bušotini sposobna je učinkovito izvršiti samo jednu funkciju, naime podizanje vode do unaprijed određene visine. Međutim, uvijek je potrebno raditi u ovom načinu rada, osim ako ne pumpiš dobro.

U svim ostalim vremenima važno je da se protok vode kontrolira.

• Naravno, ručno podešavanje rada crpnog sustava neće raditi, jer se crpka nalazi pod zemljom na znatnoj dubini.. Iz tog razloga, kontrola se provodi na principu povratnih informacija - automatizacija za bušotinu pomaže određenim parametrima i time prilagođava rad crpke.
• Primjer takve prilagodbe može biti pumpa za pokretanje motora pri tlaku u sustavu. Čim protok vode dovodi do smanjenja tlaka, informacije se unose na upravljačku jedinicu i započinje crpljenje.

Obratite pažnju! Kako bi se to dogodilo rjeđe, a ne nakon svakog uključivanja dizalice, u sustav se instalira poseban prijemnik. Zahvaljujući značajkama dizajna osigurava glatko pokretanje, što uvelike štedi izvor dijela pumpe.

• Akumulatori rade na isti način.: Čim spremnik napuni do određene razine, crpka se isključuje i voda se prekida.
• Važan zadatak automatizacije crpke je zaštita uređaja.: ako je potrebno (rad bez vode, pijeska ili zagađenja mulja), ona se isključuje, što sprječava prodiranje. Budući da je cijena za modele visoke kvalitete vrlo velika, ova značajka može biti vrlo korisna.

U nastavku ćemo pogledati ovdje navedene prilagodbe.

Vrste automatizacije

Podešavanje tlaka

Za pojedinačne bušotine, poželjno je instalirati skup opreme koja se prilagođava razini tlaka u sustavu. U tu svrhu, prijemnik tipa membrane ugrađen je u krug vode, koji može nadoknaditi hidrauličke šokove i održavati višak tlaka u cijevima.

Podešavanje se vrši na sljedeći način:

• tlačna sklopka (montira odvojeno ili uključeni s automatskim crpne stanice) konfiguriran na dva pokazatelja: stopa po kojoj se okreće na vodoopskrbu i razine na kojoj se isključuje pumpu.

• Da biste izbjegli preopterećenje previše, podešavaju se granice prema karakteristikama crpke i prijemnicima.

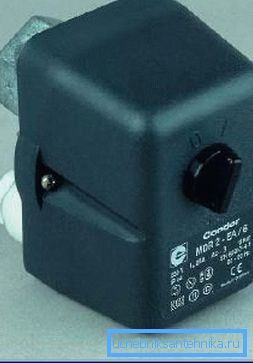

• Za maksimalne performanse treba koristiti industrijske releje (XMP iz Telemecanique, MDR iz Condora i slično). Izdrže značajnu količinu struje (15-16 A) i opremljeni su pouzdanim kontaktima. Minus profesionalnih releja je odsutnost mature: mjerač tlaka se koristi za podešavanje, što negativno utječe na točnost.

• Kućni aparati lakše se koriste, ali manje pouzdani. Ako nemate odgovarajuću vještinu - bolje je da ne pokušavate prilagoditi sebe, ali napustite ovaj zadatak stručnjacima.

Savjet! Kada koristite kućanske releje, stručnjaci savjetuju korištenje dodatne automatske zaštite ugrađene u zasebnu upravljačku ormarić,

Reguliranje ovisno o razini

Kontrola razine punjenja spremnika je neophodna ukoliko je vodoopskrba organizirana pomoću spremnika u vodenoj toranj ili hidrauličkog akumulatora u potkrovlju.

U tom je slučaju prilagodba osigurana funkcioniranjem prilično jednostavnog sustava:

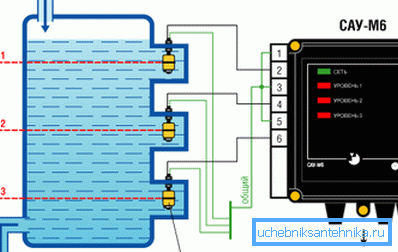

• Unutar rezervnog spremnika s vodom ugrađuju se nekoliko elektroda - tzv. Senzori za punjenje.
• Kada se razina vode mijenja, elektrode se zatvaraju ili otvaraju u skladu s tim.
• Čim voda dođe do gornje oznake, kontrolni relej isključuje crpku i voda se zaustavlja.
• Kada dosegne nižu oznaku, pumpa se aktivira, nastavljajući vodu u spremnik.

Umjesto elektroda, takvi sustavi ponekad su opremljeni tzv. Preklopnim prekidačima. Međutim, ovi su uređaji manje pouzdani i imaju malu rezervu za rad.

Obratite pažnju! U svakom slučaju, instrukcija preporučuje instalaciju sustava za izbacivanje u slučaju nužde na spremniku ili instalirajte zasebnu alarmnu jedinicu kod preljeva.

Sustavi za podešavanje "vezani" na razinu vode u spremniku češće se koriste za masovnu opskrbu vodom. Pumpe za bunare s automatikom tipa tipa traju mnogo duže, budući da je njihov način rada stabilniji. Štednja resursa također pridonosi nedostatku kratkoročnih pokretanja.

Zaštitni mehanizmi

Druga važna funkcija sustava podešavanja je zaštita samog mehanizma. Automatska bušotinska pumpa obično je opremljena s nekoliko sigurnosnih uređaja, što omogućuje da ostane u radnom stanju čak i pod teškim teretima.

Glavni razlozi za kvar uređaja su:

• Povećanje ili smanjenje napona u mreži.
• Operacija električnog motora pod velikim opterećenjem dugo vremena.
• "Dry run", tj. funkcioniranje dijela pumpe bez vode.

Svaki od ovih razloga mora biti uklonjen:

• Za stabilizaciju napajanja, releji se koriste za upravljanje naponom. Kod strujnih udara takav uređaj jednostavno isključuje pumpu. Suvremeni modeli dodatno su opremljeni relejom za odgodu vremena, koji sprečava česte uključivanje uređaja tijekom niza naponskih udara.

Obratite pažnju! U industrijskim vodoopskrbnim sustavima mogu se koristiti trenutni stabilizatori, ali njihova upotreba je vrlo skupo.

• Tako da se motor ne pregrije kod teških tereta, koristi se takozvani relej termičke struje. U tom se slučaju postavljanje ovog dijela provodi tako da njezini parametri odgovaraju nazivnim karakteristikama crpke.

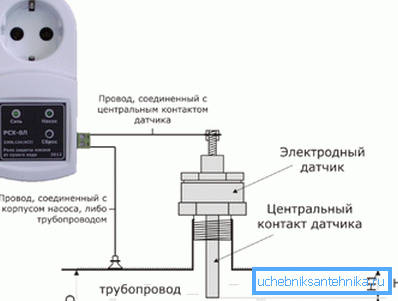

• Zaštita od suhog trčanja sve se ugrađuju u samu pumpu. Takvo se podešavanje naziva "neizravno": crpka se isključuje kada se dio protoka pomiče u stanje mirovanja. Međutim, ovo povećava razinu trošenja svih dijelova.
• Pouzdaniji je podešavanje rada uređaja u skladu s razinom vode u bušotini: kao što je slučaj kod spremnika, mogu se koristiti i senzori ili plovci.

Svi ovi mehanizmi mogu se montirati i na meringu tiskanih pločica i na osnovi mikroprocesora. Procesi autoregulacije su pouzdani, ali su puno skuplji i trebaju ih konfigurirati profesionalci.

zaključak

Automatizacija bušotina opremljena električnom pumpom omogućuje vam značajno optimiziranje svih radnih procesa. U isto vrijeme nećemo samo smanjiti troškove energije, već i smanjiti trošenje i suzu samog uređaja za dizanje vode. Više informacija o ovoj temi sadrži videozapis u ovom članku.
