Ball puni bušotina - san sanitarni

Visoka popularnost zatvorenih kuglastih ventila je zbog ekstremne strukturalne pouzdanosti. Zbog toga su široko zahtijevani u sustavima grijanja, vodom, plinom i hladnom opskrbom, ventilacijom, kao i toplinskim točkama s umjerenim temperaturama. Najatraktivnije karakteristike kuglastih ventila su njihova "autonomija" tijekom radnog procesa bez potrebe za održavanjem.

Opće informacije

Kuglasti proizvod naziva se u obliku blokirajućeg dijela, koji ima oblik kugle i nalazi se između dvaju sjedišta, a vreteno je povezano s kontrolnom ručkom. Ovaj tip ventila treba koristiti samo kao ventil za zatvaranje, ali ne i za regulacijske ventile.

Značajke originalnog dizajna i tehničke karakteristike srebrne mjedene pune bušotinske dizalice, zajedno s materijalom, donose ventil s iznimnim svojstvima:

• univerzalnost - materijal proizvoda stabilan je u kontaktu s parom, vodom, uljem, zrakom i protokom naftnih derivata na temperaturi;
• pouzdanost - sigurnost rada zajamčena je elementom konstrukcije - štapom;
• učinkovitost - oblik kuglastog okvira, koji se okreće oko svoje osi, olakšava regulaciju protoka prometa;
• zamjenjivost - spojka se može zamijeniti jednim prirubnicom, promatrajući sigurnosne mjere za ovu vrstu cjevovoda;
• nepropusnost - specijalne brtve s visokom otpornosti na habanje, omogućuju rukovanje proizvodom godinama.

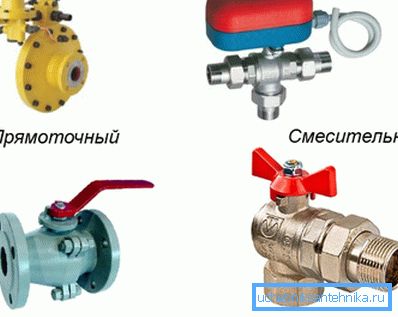

Ovisno o namjeni, takvi se dizalice mogu proizvesti:

• izravni tok;
• čahura;
• miješanje;
• kutak.

Uređaj za kuglastu mjedenu kuglicu prema GOST 21345-2005 ima 25.000 radnih ciklusa. S obzirom na besprijekoran rad jedinice, njegov je vijek trajanja moguće 30 godina (GOST 4.114-84). Uređaj mjedi podnosi fluktuacije temperature od -20 do +150 ° C i tlak 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

Značajke dizajna

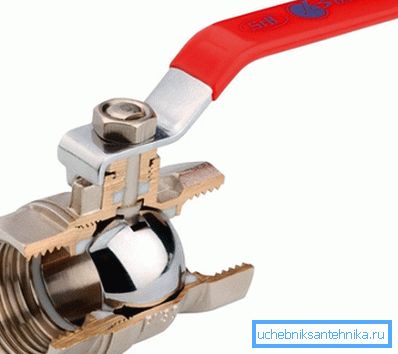

Element za kuglanje može se nalaziti u plutajućem položaju ili na nosačima. Plutajuća kugla nije kruto povezana s vretenom i može se slobodno kretati - unutarnji pritisak s dolazne strane ga pritišće na prsten na izlazu, sprečavajući prolijevanju vode.

U nosećoj strukturi, vijak je pričvršćen, s jedne strane, sa klinom u donjem dijelu strukture. S druge strane, sedla koja su pritisnuta na kuglu tlakom protoka. Složenost mehanike stranice povećava trošak proizvoda.

materijal

Dugi vijek trajanja postiže se zaštitnim premazom, koji se nanosi elektrolizom nikla. Ova tehnologija omogućuje korištenje slavina u cjevovodima s pitkom vodom, kao iu opskrbi toplom vodom.

Međutim, usisni kuglasti ventil s punim vratom u usporedbi s ventilom:

• lakše;
• više kompaktan;
• ima nizak hidraulički otpor;
• radijus okretanja - 90 °.

Tako nekoliko velikih troškova izgleda opravdano.

Klasifikacija krila

Razvrstavanje se može provesti uzimajući u obzir različite parametre:

• promjer provrta - puni provrt, s promjerom vrata koji se podudara s rupom u cijevi i nepotpunim provrtom s rupom na vratima manjoj od cijevi;

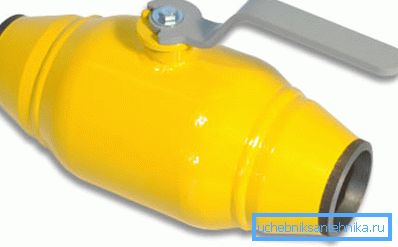

• putem veze - prirubnica, prigušnica, zavarena spojka.
• pomoću metode kontrole - ručno i mehanički;
• prema vrsti upravljanja - držač leptira ili poluga.

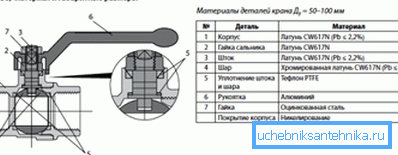

Kuglasti ventil za spajanje

Spojni ventil spojen je na cijev s navojem s navojem. Okretanje ručice u smjeru suprotnom od kazaljke na satu dok se ne zaustavi paralelno s cijevom znači puni otvor.

Kvačila su izrađena u 3 izvedbe:

• monolitni (ekonomski);

• dvodijelni, koji se sastoji od kućišta i spojke - najčešćih modela;
• Tri dijela ili sklopivi, koji se mogu sami popraviti ili umetnuti novi pečat.

Potrebno je odabrati punu spojku s kuglicom, uzimajući u obzir:

• svrha eksploatacije;
• temperatura radnog medija koji će prolaziti kroz uređaj;
• unutarnji tlak;
• promjer cjevovoda.

Jedinica za spajanje spojnica bila je cijenjena vodovodom, široko se koristi u vodovodnim i grijskim mrežama, ali može raditi u plinovitom okruženju.

Nesporne prednosti pojačanja uključuju:

• male dimenzije i težine;
• instalacija u bilo kojem položaju;
• jednostavnost upravljanja;
• protok u bilo kojem smjeru;
• nizak hidraulički otpor;
• demokratske cijene.

Nedostaci se mogu uzeti u obzir:

• potreba za dugim polugama za zatvaranje;
• visoka cijena električnih pogona za automatsko zatvaranje;
• ograničavanje radne temperature medija - 100 ° C i tlaka - 16 bara i promjera cijevi do 100 mm;
• osjetljivost na pad tlaka.

Obratite pažnju! Čvorovi za zabravljivanje kuglastih kotača zahtijevaju veću pozornost prilikom montaže i ugradnje vlastitim rukama, pridržavajući se dopuštenih zakretnih momenta. Najmanja pogreška može dovesti do oštrog pada tlaka i neizbježnog oštećenja čvora.

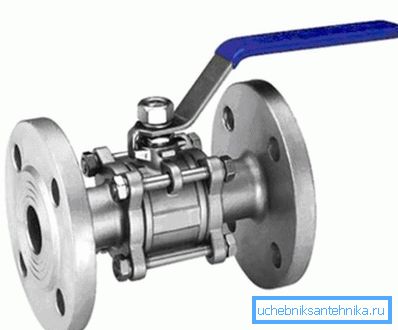

Flanged dizalica

Kad temperatura medija prelazi 100 ° C, a tlak od 16 bara i rad spoja za spajanje nije moguć, upotrijebite prirubnicu kuglastog ventila punog provrta. Među prednostima jedne prirubne dizalice, među ostalima, je mogućnost obavljanja popravaka (sklopivi slučaj).

Nedostaci zbog:

• visoka cijena;
• velika težina;
• prisutnost dugih ručica za ručno upravljanje.

Obratite pažnju! Uputa obvezuje okretanje ručke do kraja kako bi se izbjeglo stvaranje oborina unutar jedinice, što dovodi do propuštanja, popravka ili zamjene opreme.

Razlike u prohodnosti kuglastih ventila

Glavna razlika između punog i nepotpunog ventila je promjer i oblik rupe u bravi. Otvaranje punog sklopa provrti ne sužava i podudara se s unutarnjim promjerom cijevi, a u nepotpunom provrtu je lijevak. Jedan takav konus okreće nježne strane prema toku, ako ih ima dva - s jedne strane.

U usporedbi s punim provrtom, neprolazni čvor ima:

• donja masa;
• lako rukovanje;
• niži trošak čvora vrata.
• lošija širina pojasa;
• veći koeficijent hidrauličkog otpora;
• više uvjetovana trajnost.

Sa smanjenjem prolaza, element za zaključavanje postaje kompaktniji. Ako sila glave ne igra značajnu ulogu, bolje je odabrati punu bušotinu kao ekonomičnu opciju.

sažimanje

Značajne karakteristike sklopa mjedenih mjedenih ventila omogućuju korištenje u industrijskim i domaćim područjima. Pomoć stručnjaka u tehničkim suptilnostima pomoći će vam da odaberete jedinu ispravnu opciju koja će vjerno i vjerno služiti vašem svjesnom životu.

Video u ovom članku je mali pregled popularnih tipova kuglastih ventila.
