Brzina protoka, statična i dinamička razina vode u bušotini

Jednom kad imate vodu na zemlji, morate shvatiti da to nije jednostavna rupa u tlu. Zapravo, razvili ste svoju kompleksnu hidrauličku strukturu koja ima svoje osobine koje treba periodično pratiti.

Istodobno, morat ćete naučiti koja je dinamička razina vode u bušotini i drugi uvjeti potrebni za neprekinut rad.

To također uključuje:

• dubina;
• brzina protoka;
• statička dubina.

Ovi pokazatelji zapisuju majstor nakon završetka bušenja bušotine i bilježe se u osnovnom dokumentu - putovnicu za vodu. U slučaju dubine i brzine protoka, sve je više ili manje jasno, ali ne i svi znaju i stoga zbunjuju pitanje statičnog i dinamičkog horizonta za mnoge. Dalje će se detaljno objasniti o tome što su ti brojevi, zašto ih treba znati i kako ih primijeniti u praksi..

Koncept statičke razine i njegovih značajki

Statička razina ili piezometrijska razina odnosi se na dubinu u vodenoj bušotini, koja se mjeri od površine do zrcala vode u mirovanju kada je crpka isključena. Pokazatelj je vrlo važan i vrijedan pa čak iu nekim dijelovima zemlje postoji i posebna služba nadzora koja mjeri statičku dubinu vode u promatranim bušotinama. Podaci su osnova za vođenje evidencije o rezervama podzemnih voda.

Obično u pješčanim plitkim bunarima, statična razina vode u bušotini vrlo često se podudara sa vodenim stolom. Često vlasnici takvih bušotina postavljaju pitanje o položaju vodenog zrcala samo metar ili dva ili čak ispadne s površinom.

Odlazi li dobro s gornjih slojeva tla u bušotinu? Jednostavan eksperiment će vam pomoći u rješavanju ovog problema. Sljedeći eksperiment: ako pumpa vodu iz bušotine i spuštanje vodenog stupca u kućištu, ne spušta ga u prsten, tada nema prelijevanja.

Koincidencija razine vode u pješčanim plitkim bunarima s vodom podzemne vode nastaje zbog toga što su međusobno povezani hidraulički. Istodobno, to uopće ne znači da je kemijski sastav vode u njima isti, a svi zagađivači s površine izravno upadaju u bušotinu.

Vrlo često je povezivanje vodenih stupova moguće u velikim gušama prirodnih jezera, korita rijeke i drugih rezervoara, rezervoara koji su "prozori" u vodootpornom sloju. Kao rezultat, dva horizonta se ujedinjuju jedni s drugima, a pravila komunikacije plovila počinju raditi, kada se zrcalo u bušotini gotovo podudara s obližnjim spremnikom.

Naravno, moguće je i otpadne vode u kojima se vodeni stupovi umjetno povećavaju, na primjer, zbog terena, ali to je vrlo rijetko.

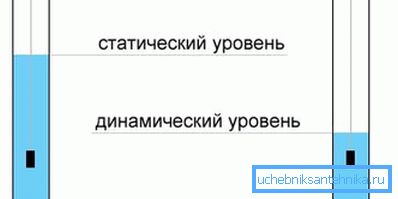

Koncept dinamičke razine i njegovih značajki

Dinamična razina je horizont vodenog zrcala, koji se dobiva kada pumpa radi. Također se mjeri u metrima od površine zemlje i obično se označava na dobro putovnicu.

Valja napomenuti da svaka pumpa ima vlastitu dinamičku razinu, koja se u većini slučajeva razlikuje od ostalih i ovisi o izvedbi.

To je također važan pokazatelj i trebao bi biti poznat kako bi se odabrala optimalna visina za vješanje crpke čija cijena može biti značajna.

Zatim ćete naučiti kako pravilno izmjeriti dinamički horizont s pumpi koja se spušta i cjevovod s kabelom. (Vidi također članak koji je bolji za pumpu: Mogućnosti izbora.)

Načelo rada i prilagodbe

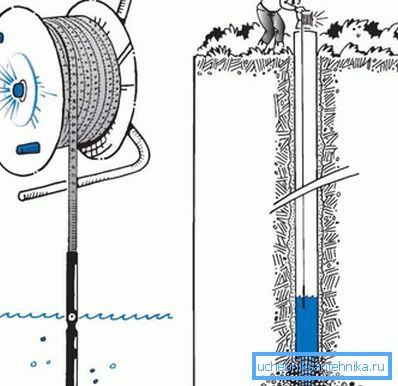

Da biste to učinili, potreban vam je jednostavan uređaj koji možete napraviti sa svojim rukama za nekoliko minuta.

Princip je vrlo jednostavan:

• uzeti komad plastične ili druge plastične cijevi duljine 100-150 mm;
• utopiti njegov gornji kraj, na primjer, voziti drveni chopik i uvijati vijak u njega tako da možete popraviti uže. Također zategnite vijke i cijeli promjer čopika;
• Spustite uređaj u utor na užetu ili mjernoj traci.

Savjet: pričekajte pamuk, koji će se dogoditi u ovom trenutku, čim cijev dotakne ogledalo vode.

Kako mjeriti

Ispod je jednostavna, ali učinkovita uputa.

1. Uključite crpku.
2. Spustite cijev i konstrukciju konopa u bunar.
3. Povremeno se trgne na visini od 200-300 mm, provjeravajući dubinu vodenog ogledala.
4. Ispravite uže po potrebi.
5. Primijetite da je zrcalo prestalo padati, što znači da ste postigli dinamičku razinu za ovu crpku.
6. Osigurajte uže.
7. Nastavite ispumpavati vodu iz bušotine još 30-60 minuta, povremeno provjeravajući dubinu zrcala za vodu.

Kada se horizont malo spusti ili se uopće ne spušta, uzmite u obzir da je utvrđena dinamička dubina. Podignite uže i izmjerite njezinu duljinu koja je bila dobro uronjena kako bi se odredila za izvor vode.

Zašto vam je potrebna

Kada ste odredili dinamičku i statičnu razinu bušotine i poznate performanse crpke, možete lako izračunati brzinu protoka, na primjer, ako crpka ima kapacitet od 1 m³/ sat razlika između njih iznosi 5 m, a vodeni stupac 16-18 m, stvarna brzina toka 3 m³/ sat (16/5) ili 200 l / metar, što se naziva specifična brzina protoka.

Savjet: ne spuštajte dinamički horizont ispod 2/3 ukupne visine vodenog stupca izvora.

Prilikom izračunavanja veličine vodenih stupova imajte na umu da se ne mogu smatrati trajnim. Oni variraju od sezone do sezone, na primjer, statičke dubine padaju u suhoj sezoni.

zaključak

Poznavanje brzine protoka, statičkih i dinamičkih razina bunara omogućuje vam da obavite neophodne proračune za neprekinut rad. U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
