Bušilice za bunare učiniti-sami: značajke i proizvodnja

Ako ne želite platiti za rad stranaca i želite izgraditi dobro vlastitim rukama, tada će vam trebati alat. Za bušenje, prvo trebamo borakseve, koje nisu uvijek dostupne za kupnju, pogotovo ako moraju raditi samo jednom.

Reći ćemo kako napraviti kućne radne bušotine za bunare iz improviziranih sredstava.

Ručne bušilice za bušotine mogu se samostalno napraviti.

Domaća boraks

vijak

Na fotografiji - klasična tvornica auger.

Vijak ili vijčasti vijak je vrlo jednostavna konstrukcija: čelična je traka upletena u obliku spirale oko osi i čvrsto zavarena na nju. Kao osi koristite metalnu cijev ili šipku na čijem je kraju pričvršćena ručka s rotirajućim okretajem ili ručice za okretanje alata..

Prilikom rotacije spirale počinje kopati tlo i podići ga s noževima na principu vijka. Na kraju projektila je oštar vrh koji povećava udobnost i učinkovitost. (Vidi također članak Kako opremiti dobro vlastitim rukama.)

Bušilica je jedan od najčešćih oblika dosadnih alata koji se koriste posvuda.

Za izradu klasične verzije trebat će vam posebna oprema, strojevi i peći za kaljenje čelika iz kojeg se proizvodi spirala. Iz očitih razloga, da takav alat sami ne uspije.

Međutim, postoji način za zaobilaženje ovih uvjeta i još uvijek sam vijak:

  1. Izrežite tri komada čelične cijevi promjera 40 mm i debljinu stjenke 3,5 mm. Duljina jednog segmenta - 40 cm, druga dva - 50 cm;

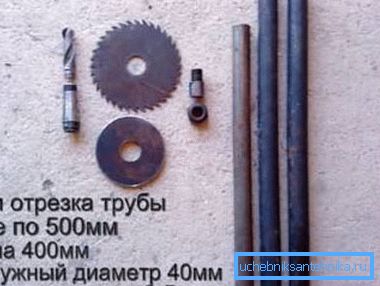

Izrežite cijev u veličini.
  1. Uzimamo polovicu duljine cijevi i uz pomoć sanjkavog čekića postavimo jedan od njegovih krajeva ovalnih;
Napravimo rub duge ovalne cijevi.
  1. Sa ovalnim krajem ovu cijev zavarimo na segment od 40 cm točno u sredini, nakon što smo dobili ručku T-oblika;

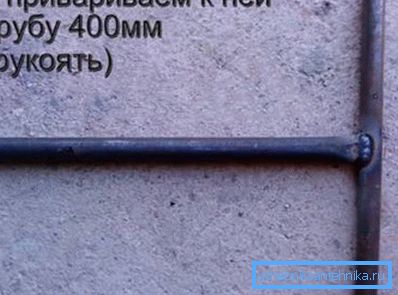

Izrađujemo ručku iz dva segmenta.
  1. Na donji kraj dijela s ručkom, zavarite maticu M20;
Zavarite maticu na drugi kraj ručke.
  1. Uzimamo još jedan segment od pola metra i zavarimo konusni vrh s kravanim vrhom na njegov kraj, zavarajmo bušilicu preko metala promjera 2 cm do vrha;
Zavarite vrh bušilicom na drugu cijev.
  1. Na drugi kraj ove cijevi zavareni vijak M20. Nastojimo zadržati koaksijalni raspored svih dijelova strukture;
Zavarite na drugi kraj vijka segmenta M20.
  1. Uzimamo dva diskova za kružnu pilu, jednu s promjerom od 10 cm, a drugu - 15 cm i vidimo ih na pola s kutnim brusilicom s diskom za rezanje čelika;

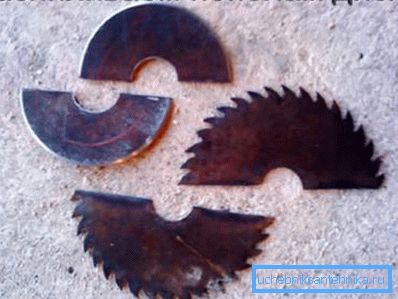

Pripremljeni diskovi piljeni su na pola.
  1. Na udaljenosti od 20 cm od kraja vrha s bušilicom, polovice manjeg promjera zavarene su na cijev pod kutom od 20 stupnjeva nasuprot drugoj. Kao rezultat toga, između polovica će biti kut od 40 stupnjeva;
  2. Povlačimo se 15 centimetara prema gore i na tom smo nivou zavarivali polovice većeg promjera na isti način;

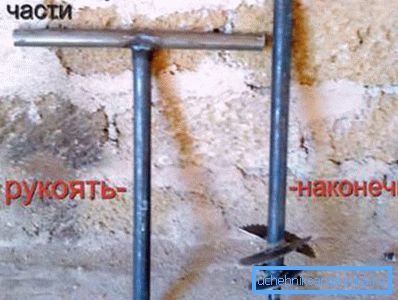

Dobivamo dva dijela dizajna.
  1. Spojemo dio s drškom na radni dio s bušilicom i izvodimo probno bušenje. Ako se sve ispostavi i bušilica se ne savije, ne slomi i buši normalno, proizvodnja se može smatrati uspješnom. Ostaje otvoriti proizvod bojom.

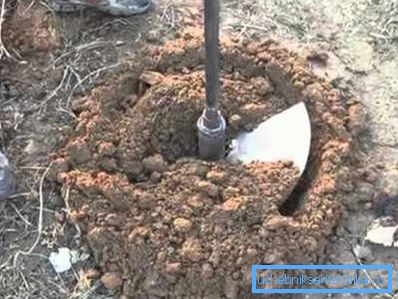

Testirali smo alat u poslovanju.

Udarna bušilica

Zhelonka - glavna metoda bušenja metaka projektila.

Bušilice za ručno bušenje bunara metodom udarnog kabla su cijevni dijelovi s kontrolnim ventilom, koji se, kada se ispusti u bušotinu, hvata tlo i podigne ga na vrh. Spavanje ne dopušta ventil za pasmine. (Vidi također članak Kako očistiti bušotinu: nijanse rada.)

Cijena tvorničkog proizvoda je dovoljno visoka da se može kupiti za jednokratnu uporabu.

Stoga smo pripremili upute za samostalnu proizvodnju žumanjaka:

  1. Uzimamo komad cijevi duljine 0,6 m s unutarnjim promjerom od 7 cm. Debljina stijenke je 3,5 - 5 mm. Na rubu cijevi bušimo dvije rupe promjera 1 cm.
Izbušavamo rupe u detaljima.
  1. Umetnite komad čelične šipke u rupe i zavarite ga. Ispada ručica za montažu za pričvršćivanje kabela.
  2. S druge strane, bušimo dvije iste rupe, samo ih pomaknuti u odnosu na os cijevi u smjeru svog tijela za 15 mm;
  3. Uzimamo komad čelične šipke promjera 8-9 mm i dužinom od 9-9,5 cm, u njemu bušimo dvije rupe na udaljenosti od 20 mm od krajeva;

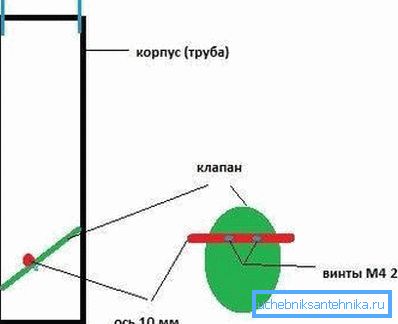

Aksijalna traka za ventil označena je crvenom bojom.
  1. Od komada lima čelika debljine 1 mm izrezati elipsa. Manji promjer lik je 70 mm, veći - 90 mm. Na elipsi, bušite rupe tako da je pričvršćena na šipku iz prethodnog odlomka. Udaljenost od točke vezanja do središta elipse iznosi 20 mm, stavljamo traku okomito na veći promjer slike, ali ne pričvrstimo poklopac na njega;
Izrežite eliptični ventil za ventil.
  1. Umetnite štap u rupice koje su pomaknute s osi projektila, iskrivite izbočene krajeve ili uvijte matice na njih. Nakon toga stavljamo elipsu na šipku vijcima i maticama - dobivamo kontrolni ventil;

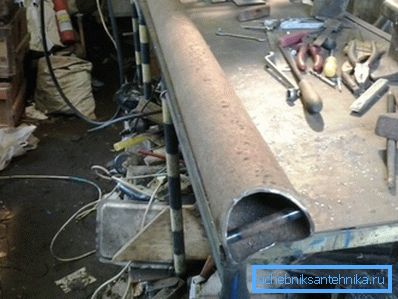

Postavljamo os ventila i sam ventil.
  1. Duž tijela cijevi napravimo vertikalni utor za jednostavno čišćenje instrumenta. Možete jednostavno bušiti rupe. (Vidi također članak Značajke filtra za dobro.)

Obratite pažnju! Zbog ekscentričnosti osi ventila, ispada dvije lopatice različitih duljina. Kada se pritisak pritisne na ventil, produljava se noža, jer ima više potencijala. U skladu s ovim principom, ventil se postavlja tako da je dugačak nož okrenut prema gore, stoga se otvara pod pritiskom odozdo, zatvara se pod pritiskom odozgo.

zaključak

Izrada domaćih alata za bušenje prilično je izazov za normalnog čovjeka. Napravili smo vam detaljan vodič, nakon čega ćete zasigurno uspjeti. Zaključno, predlažemo pregledavanje videozapisa u ovom članku za vizualni doživljaj.
