Čelična dizalica - jednostavnost i trajnost u jednoj bocu

Čelične slavine s blokirajućim dijelom u obliku čelične kugle razlikuju se zbog povećane trajnosti i jednostavnosti gradnje. Sposobnost da gotovo odmah zatvori protok tekućine ili plina visoko je cijenjena ne samo u svakodnevnom životu nego iu industriji - takvi uređaji mogu se naći iu redovitom stanu i na snažnom kemijskom poduzeću.

Ukratko o uređaju i klasifikaciji kuglastih ventila

Svi kuglasti čelični ventili imaju sličan izgled - element za blokiranje je prikazan u obliku metalne kuglice s paralelnim odsječcima. U sredini lopte nalazi se prolazna rupa, a podešavanje protoka tekućine ili plina provodi se jednostavnim okretanjem ručke.

Obratite pažnju! Konvencionalni kuglasti ventil ima samo 2 radna mjesta - potpuno otvorena ili zatvorena, tako se razlikuju od običnih ventila.

Što se tiče klasifikacije, sve ovisi o kriteriju koji se temelji na podjeli u skupinama.

Dakle, prema načinu privitka, možete odabrati takve opcije kao što su:

• s navojem - postavljen je kao uobičajena spojnica za cijevi (ima unutarnju nit na obje strane, tako da se cijevi jednostavno zabiju u slavinu). Takvi spojevi su posebno osjetljivi na kvalitetu montaže i radnih uvjeta, ako je podvrgnut vibracijama i padovima tlaka, bolje je napustiti model spojke. Zbog činjenice da je takva veza odvojiva, takvi uređaji posebno su popularni kod postavljanja cijevi za vodu i topline;

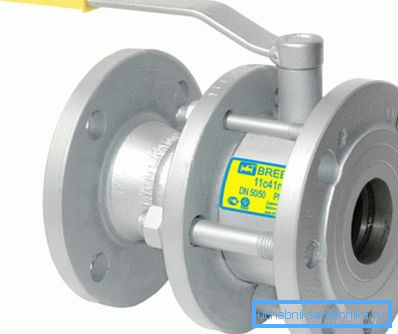

• priključak na prirubnicu - diskovi s rupama zavareni su od krajeva, a veza s cijevima vrši se pomoću vijaka. Čelični kuglasti prirubnički ventil nešto je veći i teži više od spojke, ali se može koristiti u vrlo otežanim uvjetima, u industriji, u pravilu, preferiraju takve uređaje;

• zavarenog spoja - može se smatrati najrjeđim tipom, pripada klasi jednodijelnog. Može se koristiti samo u slučaju da njegova zamjena u budućnosti zasigurno nije potrebna. Od čvrstoća, može se primijetiti samo da je otpor mehaničkom naprezanju, vibracijama itd. - točna snaga zavarivanja gotovo je jednako dobra kao i metal cijevi. Čelični kuglasti ventil za zavarivanje obično se postavlja na mjestima gdje radni uvjeti neće dovesti do njegove brze degradacije, tj. Vlažnost je normalna i tako dalje;

• Moguće su različite kombinacije navedenih spojeva.. Na primjer, oznaka matice navodi da na obje strane postoji matica s kapom koja će omogućiti njegovu instalaciju čak iu uvjetima nedostatka slobodnog prostora. Moguće su i druge kombinacije, kao što su prigušnica, itd.

Možete podijeliti tapove i na princip djelovanja:

• slavine za spajanje pružaju jednostavan prolaz tekućine / plina bez promjene smjera i bez miješanja drugog strujanja. Ovisno o obliku i veličini, mogu se razlikovati puni uređaji za provrt (promjer rupa jednak je unutarnjem promjeru cijevi) i modeli u kojima je rupa manja od prolaza u cijevi;

• kutni uređaji - osiguravaju rotaciju protoka pod kutom od 90 °;
• trostrani modeli - čelični trosmjerni ventil može raditi i kao mješalica i kao razdjelnik protoka (njegov dizajn razmatran je u nastavku).

Klasifikacija se može dati prema vrsti ručke. Može se primijetiti da su malene dizalice opremljene kompaktnim ručkama u obliku leptira, a to je zbog činjenice da zatvaranje zahtjeva relativno malo truda. Ali veći uređaji opremljeni su uobičajenim ručkama, što vam omogućuje da s malim naporom zatvorite slavinu.

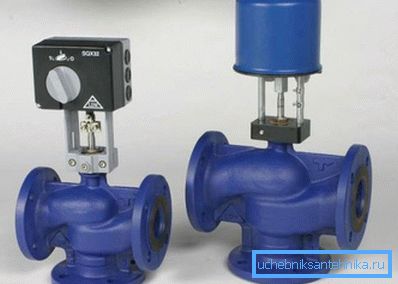

Obratite pažnju! U industriji, ponekad je ugradnja velike ručke nemoguće zbog nedostatka slobodnog prostora, u takvim slučajevima električni pogon se koristi za reguliranje rada dizalice. Naravno, cijena takvog uređaja nije demokratska.

Pročitajte više o korištenju i ugradnji čeličnog kuglastog ventila

Načelo rada konvencionalnog propusnog modela je gore razmatrano, mnogo više interesa uzrokuju dizalice s 3 ili više cijevi, tj. Trotočnih ventila itd. Takvi su uređaji složenije, ali pružaju više mogućnosti u usporedbi s konvencionalnim dizalicama.

Troputni ventili

Maksimalno što konvencionalni ventili mogu kontrolirati protok tekućine / plina, 3-smjerni, može odvojiti ili miješati tokove.

Zapravo, prema ovom kriteriju, njihova klasifikacija se izvodi:

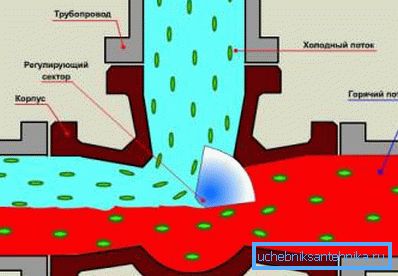

• miješanje slavina - miješa 2 struja tekućine. Takvi uređaji se koriste kao obični mikser u apartmanima. Unatoč složenijem unutarnjem dizajnu, njegova ugradnja ostaje jednostavna i obavlja se ručno;

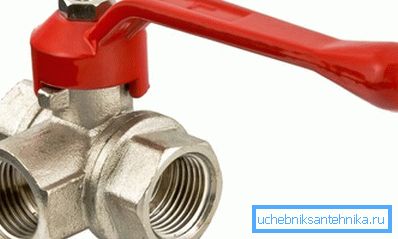

• separatori - u takvim uređajima ulazni tok tekućine dijeli se s 2. Također može potpuno preusmjeriti dolazni protok na jedan od priključenih sustava. To omogućuje, na primjer, potpuno odvajanje pojedinačnih krugova u sustavu grijanja, što je korisno pri istovremenom korištenju niske temperature i konvencionalnog grijanja u kući.

Što se tiče kontrole dizalice, najčešće se susreću modeli s ručnim podešavanjem. No, ako proračun nije ograničivač, sasvim je moguće organizirati automatsku prilagodbu. Sve što je potrebno za to je instalirati na njega servo upravljački program povezan s termostatom koji se nalazi u sobi.

Instalacija čeličnih dizalica

Upute za ugradnju su izuzetno jednostavne i ovise o vrsti pričvršćenja (kvačila, prirubnice itd.):

• kada koristite maticu, dovoljno je da se FUM traka vrati na vanjsku nit na samom ventilu, zatim stavite brtvu, brtveni prsten i maticu na cijev. Nakon toga, samo zavijati maticu na navoj na ventilu;

• u slučaju pričvršćenja prirubnice, spoj s prirubnicom na cijevi osigurava vijke s velikom čvrstoćom, koje su pritegnute ključem zakretnog momenta. Između prirubnice na dizalici i cijevi, uvijek se nalazi brtva za brtvljenje, ako je potrebno, uvijek možete zategnuti vijke, jedino što trebate paziti jest da svi vijci moraju biti zategnuti istom silom.

sažimanje

Čelik kuglasti ventil zbog svoje jednostavnosti dizajna, pouzdanosti i izdržljivosti zauzima vrijedno mjesto ne samo u arsenalu vodoinstalatera, nego iu industriji. Malo poboljšanje u svom dizajnu (trostrani modeli) omogućuje rješavanje gotovo svakog problema prilagođavanja protoka tekućine ili plina kroz cijev.

Također je važno da se svaka osoba može nositi s instalacijom takvog uređaja. Video u ovom članku pokazuje primjer korištenja 3-smjernog ventila u sustavu grijanja.
