Centrifugalna pumpa za bunar: pomoć pri izboru i značajke

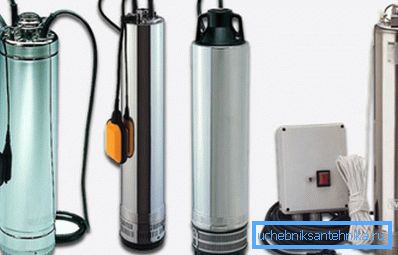

Kako su uronjene centrifugalne crpke za bušotine? Koje su karakteristike odabira takvog uređaja? Ima li kakvih razumnih alternativa? Treba li ja uzeti u obzir bilo koje od njegovih značajki prilikom rada s pumpom? Pokušajmo odgovoriti na ta pitanja.

Što je to

Počnimo s malo izleta u džunglu mehanike.

Najjednostavnija, izdržljiva i učinkovita crpna shema koja se može koristiti za podizanje i transport relativno čiste vode je centrifugalni rotor u kočuli - tijelu, a zapravo jako nalik ljusci molluskove.

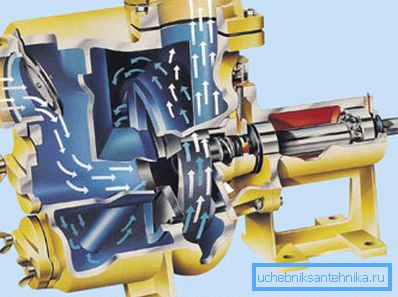

Kako funkcionira takav uređaj?

• Rotor je pogonjen električnim motorom. U tom slučaju lopatice bacaju vodu na periferiju čeljusti, stvarajući prekomjerni pritisak na zidove. Potrebno je otvoriti prolaz vode - i istjecat će iz trupa.

Zanimljivo je, zbog hidrodinamičkih svojstava, najveći pritisak nastaje kada je izlazna mlaznica usmjerena tangencijalno na tijelo u smjeru rotacije rotora.

• U području osovine rotora, naprotiv, stvorit će se vakuum. Za neprekidni rad crpke, dovoljno je organizirati vodoopskrbu duž rotacanja osovine.

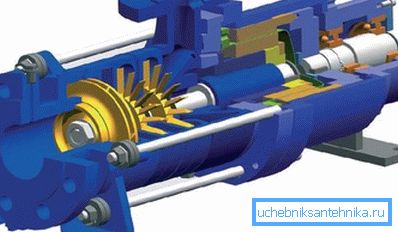

Puž ima jednu štetnu osobinu. Kapacitet crpke i tlak na izlazu veći, to je manji razmak između rotora i kućišta. Zapravo, s velikim jazom, dio vode ubija u krugu unutar trupa.

Ovo svojstvo je Ahilova peta tzv. Vortex pumpe, shemu koju smo upravo iscrpno opisali. Primjenjuje se samo i isključivo za prijevoz čistih (ne više od 30 grama nečistoća po kubičnom metru) vode.

Zašto?

1. S minimalnim razmakom između rotora i kućišta, izmjerenih u frakcijama milimetra, sitni pijesak i abrazivne nečistoće djeluju poput mrlja. U samo nekoliko tjedana rada, čehlja nestaje u stanju potpune nesposobnosti.
2. Kako se razmak povećava, pritisak naglo padne na izlazu.

Međutim, centrifugalne crpke obično pokazuju puno više demokratskih karakteristika: dopuštena veličina čvrstih čestica je do 2 milimetra, količina nečistoća je do 150 g / m3. Zbog čega?

Glavni problem vrtložnih pumpi je jednostavno i elegantno riješen u centrifugalnim konstrukcijama.

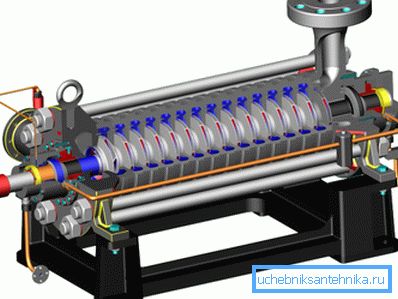

Rotor (ili, kako se to zove pravilno, impeler) odvoji se od kućišta nekoliko milimetara. Zahvaljujući znatnom razmaku koji je prekinut pužem, bez oštećenja uređaja. Pad tlaka i performansi nadoknađuje prisutnost nekoliko stupnjeva, od kojih se svaka sastoji od impelera i difuzora.

Korisno: svaka faza pumpe podiže pritisak na izlazu za 5-10 metara. U ovom slučaju, složenost dizajna je minimalna: sve rotore se okreću pomoću jednog električnog motora.

Pomoć pri odabiru

Kako i kakvi znakovi za odabir pumpe za centrifugalnu bušotinu?

Pritisak glave

Ovo je naziv maksimalne visine na kojoj uređaj može podizati vodeni stup u odsutnosti slavine. Kako odrediti koju vrijednost treba orijentirati?

Upute za izračunavanje potrebnog tlaka vrlo su jednostavne.

1. Udaljenost od dubine crpke do površine uzima se kao osnovna vrijednost. Napomena: ne iz zrcalne vode, ona je iz crpke. S obzirom na dinamičke promjene u razini vode, ona se spušta do znatne dubine.
2. Dobivena vrijednost se dodaje 30 metara. Zašto toliko?

Prekomjerni pritisak podići će vodu na drugi ili treći kat privatne kuće; Osim toga, osigurat će i normalan rad vodoopskrbne opreme. Zaustavni ventili i slavine, znate, rade iznimno loše u odsustvu pretlaka u cijevima.

1. Dodatno 10% dodaje se rezultatu za neiskorištene gubitke. Cijevi (osobito čelik, koji su služili više godina i postaju grubi) imaju značajnu hidrauličku otpornost. Pritisak se gubi na zavojima vodoopskrbnog sustava, na ventilima, mješalicama i fleksibilnim košuljicama.

Neka nam, primjerice, izračunaj pritisak na koji se kretanje pri odabiru pumpe uronjenog u bunar na dubinu od deset metara.

• Bazna vrijednost je jednaka 10 metara za površinu.
• Dodamo 30 metara potrebnih za uobičajeni rad sanitarne opreme i podizanje vode na gornje etaže. 10 + 30 = 40.
• Dodatni 10% za neiskorištene gubitke povećat će izračunatu vrijednost glave na 40x1.1 = 44 metara.
• Okružite dobivenu vrijednost u velikom obliku. Očito, moramo potražiti centrifugalnu pumpu koja daje tlak od 50 metara.

Trebam li dodatnu marginu? Ne.

Postoji nekoliko razloga.

1. Što je veća navedena glava, to je veća cijena crpke. Postoji potpuno objektivan razlog: dizajn postaje složeniji, dodaju se dodatni koraci.
2. Veći pritisak znači energetski otpad. Obavijest, nije opravdana.

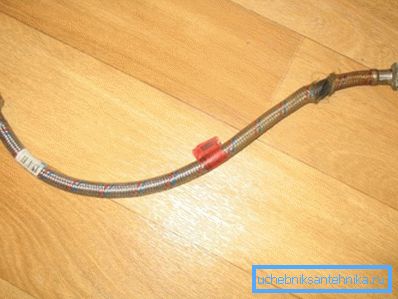

3. Konačno, višak tlaka u vodoopskrbi je opasan za vodovodnu opremu. Prije svega - za plastične ulazne ventile u WC školjkama i fleksibilni priključci na mješalice.

produktivnost

Idealno, to bi trebalo biti veće od brzine protoka (ulaz vode u izvor iz vodonosnika), ali manje od vršnog ispuštanja.

Usput: u prisutnosti velikog kapaciteta spremnika, posljednja stavka može se zanemariti.

Kako odrediti brzinu protoka bušotine i protoka vode?

Da bi se utvrdilo koliko vode ulazi u jažicu po jedinici vremena, dovoljno ga je isprazniti na fiksnu razinu i mjeriti vrijeme koje je potrebno da se zrcalo za vodu vrati na prethodnu oznaku. Sljedeća - jednostavna aritmetika.

Pretpostavimo da smo u bunaru promjera 1,6 metara (standardne veličine armiranobetonskih prstena) pumpili vodu 2 metra od izvornog znaka. Na prethodnu razinu, ona se vratila točno po sat vremena.

Pokušajmo izračunati brzinu protoka u litrama po minuti.

1. Volumen vodene kolone promjera 1,6 i visine od 2 metra jednak je 3,1415x (0,8) ^ 2x2 = 4,02112 m3, ili oko 4000 litara.
2. Svake minute 4000/60 = 67 litara vode dolazi do izvora.

Kako procijeniti obiteljsku potrebu za vodom?

Kako ne bi patili od pokušaja da ih izmjerimo, dajemo statističke podatke. Za obitelj od 3-4 osobe treba računati na 40-50 litara po minuti. Uz povećanje broja članova obitelji, troškovi vode povećavaju se proporcionalno; potreba za navodnjavanjem površine dodatno ih udvostručuje.

Dimenzije i proizvođač

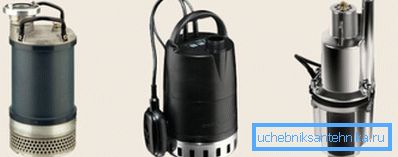

Ako je potopna pumpa za bušotinu ograničena promjerom kućišta, tada u slučaju bušotine u smislu dimenzija, postoji potpuna sloboda. Što je veći promjer, to je jeftiniji uređaj s istim karakteristikama: s povećanjem promjera motora i impelera, moguće je postići performanse i okretni moment s mnogo manje resursa. Konkretno, namotavanje motora je pojednostavljeno i broj impelera se smanjuje.

Koji proizvođač treba odabrati?

Postoje samo dva važna čimbenika:

1. Trošak. Ako, u slučaju pumpe za skakanje, skladištenje može biti bočno, jer podizanje neuspjelog uređaja nije trivijalan zadatak, onda je savršeno prihvatljivo da ne slijedite marke.
2. Lokacija servisnih centara. Ako je servis ovlašten od vodometovih proizvoda blizu vas i Grundfos usluga je u susjednom gradu, izbor je očit.

Savjet: Prekidač s plovkom je vrlo koristan dodatak. Zaustavit će motor na kritičnom padu razine vode u bušotini.

alternative

Je li centrifugalna pumpa uvijek najbolji izbor za dobro? Odgovor je dvosmislen.

S jedne strane, centrifugalna shema kombinira izvrsne performanse s nepretencioznošću i velikim resursom. S druge strane, alternativna rješenja imaju dosta opipljive prednosti.

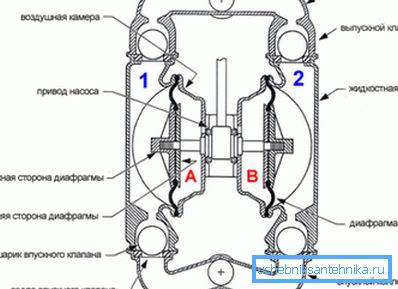

Difragacijska pumpa

Radi se o dizajnu solenoida s jednim ili dva dijafragma i kontrolnim ventilima. Nekoliko puta drugo, snaga se isporučuje solenoidu, a membrana koja je pričvršćena na svoju jezgru gura vodu iz radne komore u dovodnu cijev. Povratni hod jezgre osigurava opruga ili dodatni električni krug.

Glavna vrijednost sheme membrane - marginalna jeftinost, koja izravno proizlazi iz jednostavnosti dizajna.

U bušotinama, dijafragme pumpe su prilično niske u popularnosti zbog dvije značajke:

1. Vibracije koje solenoid stvara destruktivno je za zidove bušotine. To uvelike ubrzava mulj prtljažnika.
2. Budući da su membrane deformirane tijekom rada uređaja, njegov remontni vijek je ograničen na jednu do dvije godine. Zamjena membrana je prilično jednostavna operacija, ali podizanje bušotine nije jako.

Međutim, upotreba u bušotini, očito, omogućuje zanemarivanje oba nedostatka kruga.

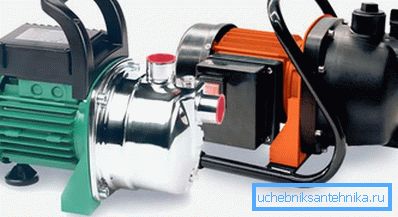

Površinska pumpa

Kao što naziv implicira, ovaj uređaj je postavljen na površinu; spušta se čvrsta cijev ili cijev za podizanje vode u bušotini.

Što daje takav dogovor?

• Problemi s hidroizolacijom motora potpuno su uklonjeni. Voda jednostavno ne dolazi u dodir s njim: električni motor i puž razmaknuti su u svemiru, samo ih vratilo povezuje.
• Popravak i održavanje uvelike se pojednostavljuju jer ne zahtijevaju opremu za podizanje.
• Nedostatak pritiska zbog dovoljno velikog razmaka između rotora i tijela čekića može se nadoknaditi jednostavnim povećanjem njihovih linearnih dimenzija, koje su u ovom slučaju gotovo neograničene.

Nedostatak mjesta postavljanja crpne stanice iznad razine vode je da dubina na kojoj se ova voda može porasti ograničena je na sedam do osam metara. Uz veći diferencijalni motor samo u praznom hodu.

Međutim: za male pumpe često se koristi neobična izmjena. Postavljeni su na okvir, pričvršćeni na otok koji pluta u bunaru. Plutavo je osigurano debelom pjenom; veličina otoka, gotovo jednaka površini vodenog ogledala, ne dopušta da se struktura prevrne.

Značajke rada

Što bih trebao obratiti pozornost, spajanjem centrifugalne crpke s vodoopskrbnim sustavom vlastitim rukama?

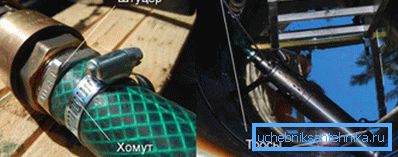

• Najbolji kabeli izrađeni su od nehrđajućeg čelika. Oni imaju čvrstoću rastezanja do tona; više od toga: ova snaga se s vremenom ne smanjuje zbog korozije.
• Crpka pada i podiže strogo za kabel. Kabel za napajanje i tlačna cijev ili crijevo odabrani su za kabel s plastičnim kopčama.
• Neposredno nakon izlaza stavite kontrolni ventil. U suprotnom, voda iz sustava za napajanje nakon isključivanja napajanja spojit će se u bunar.

• Ako se crpka koristi ne samo za navodnjavanje već i za vodoopskrbu kod kuće, hidraulički akumulator i senzor tlaka su uključeni u cjevovod. U tom se slučaju motor snabdijeva motorom jedino ako tlak u sustavu padne na kritičnu vrijednost.

Plan B: spremnik za pohranu može biti uključen u vodoopskrbni sustav. Montira se na vrhu vodoopskrbnog sustava i završava najjednostavnijim senzorom razine plovka.

zaključak

Ako neke točke nisu jasne čitatelju, on može pronaći odgovore pregledavanjem videozapisa u ovom članku. Sretno!
