Cork pijetao: uređaj, primjena, problemi

Kako konus (cork) dizalica? Gdje se koriste ti proizvodi? Za ono što se, na primjer, koristi corkovita dizalica 11B6BK DU50? Koliko su ti elementi elemenata ventila u sustavu grijanja i vodoopskrbe u pozadini alternativa? Pokušajmo odgovoriti na ta pitanja.

Što je to

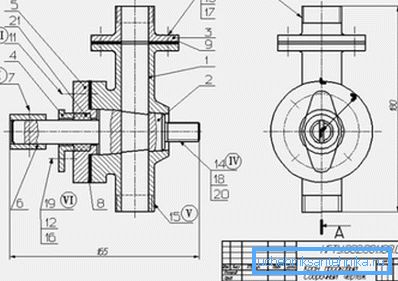

Shematski dijagram i korišteni materijali

Ovo je naziv uređaja za zaključavanje ili regulaciju, čiji je glavni element pluta - ima oblik punog ili skraćenog konusa s prolaznim kanalom i dolazi u dodir s tijelom sa svim bočnim površinama. Nepropusnost prema vodi, zraku, plinu ili drugom mediju koju prenosi cjevovod osigurava se nepostojanjem razmaka između utikača i stijenki kućišta.

Uređaj plutonosne dizalice podrazumijeva znatno područje trenja i, kao rezultat, znatnu silu potrebnu za okretanje. Očito, s velikim promjerom cijevi, postat će neprihvatljivo velika; Ne samo to: površine koje se lijepe dodatno povećavaju otpor.

Zato su materijali otpornima na koroziju s niskim koeficijentom trenja - lijevanog željeza i mesinga - tradicionalno korišteni za izradu plutačih dizalica.

Napomena: zbog karakteristika dizajna i niske mehaničke čvrstoće upotrijebljenih metala, promjer plutajućih dizalica rijetko prelazi 100 mm, a radni tlak je 16 atmosfera.

Nema pravila bez iznimaka: ako se to želi, na kućištu čelika može se naći plastični ventil s promjerom do 200 milimetara.

Međutim, one ventile koji se mogu naći u podrumu, on ima malo posla:

• Kako bi se olakšala rotacija cijevi, koristi se mjenjač s upravljačem.
• Cork je još uvijek izrađen od lijevanog željeza: ako su dva čelična elementa pričvršćeni jedni na druge, čak i mjenjač neće pomoći da ih slomiti.

Brtvljenje kućišta

Budući da ventil blokira kretanje vode ili plina u cjevovodu - lako je razumjeti. I kako je osigurano odsustvo propuštanja u vanjskoj okolini?

napetost

Čep prolazi kroz tijelo ventila. Njegovo tijelo s navojem pri zatezanju matice pričvršćeno na njega pritisne kapu na tijelo s znatnom silom. Odsutnost praznine jamči odsustvo curenja i kroz ventil kroz cjevovod i vanjski okoliš.

Zanimljivo: kada ventil radi, kvaliteta brusnih površina poboljšava se tijekom vremena.

proljeće

Plinski čepni konus, koji se može vidjeti na plinskoj peći u većini ruskih apartmana, uređen je nešto drukčije: čep je pritisnut na tijelo s oprugom, a ne maticom. Mala sila stezanja, zajedno s podmazivanjem, pruža umjeren napor za okretanje čepa; međutim, maksimalni radni tlak strukture je veći nego mali.

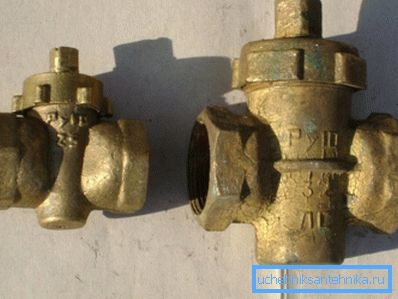

žlijezda

Konačno, na velikoj je mjeri upotrebljavan ventil za plin i ventilaciju za grijanje i dovod vode: pričvršćivanje jezgre oko stabljike osigurava da nema propuštanja. U pravilu je korištena pletena grafitna žlijezda.

Način na koji je pakiranje pričvršćeno obično ovisi o materijalu ventila:

• Proizvodi od mesinga upotrebljavali su krupnu maticu.

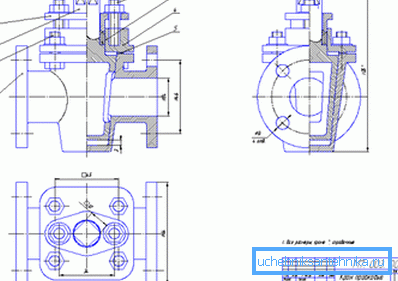

• Dizalica od lijevanog željeza često je koristila par vijaka koji su pritisnuli žlijezdu na kućištu držača kako bi se prignula žlijezda.

Načini povezivanja tijela s cjevovodom

Postoje samo dva od njih:

• obod. Susjedne prirubnice privlače jedna drugu četiri do osam vijaka; nepropusnost osigurava paronit ili gumena brtva.

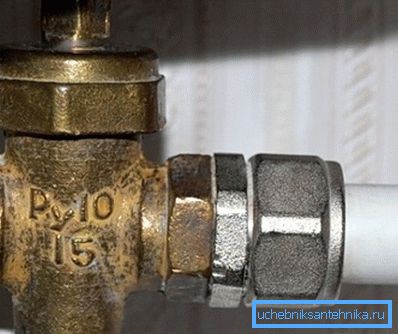

• Navojem ili spajanjem. Za brtvljenje se koriste sanitarni lan i umjetni materijali za brtvljenje.

Ovisno o nominalnom promjeru spojnog cjevovoda, označen je daljinski upravljač (uvjetni prolaz) ventila. Domaća dokumentacija koristi metrički sustav; Daljinski upravljač otprilike odgovara unutarnjem promjeru cjevovoda u milimetrima. Uvezena roba češće je označena u palacima:

primjena

Dajmo neke primjere upotrebe plutačih dizalica u različitim pogubljenjima.

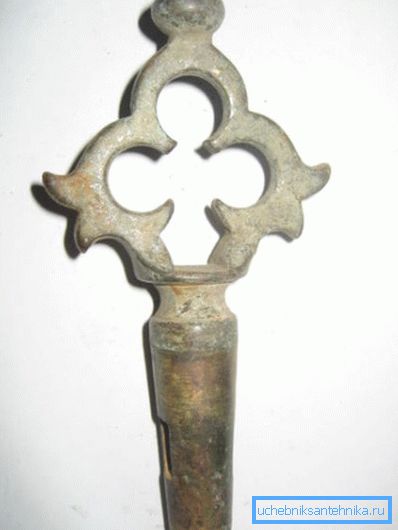

• Najočitiji primjer je samovar tap. Cork u njemu se drži u tijelu dizalice samo po svojoj težini.

• Sovjetski mješalice s preklopkom za poluge nisu bile udobne za uporabu i često su se tekle; ali su praktički bili nepovezani. Razbijanje poluge ili pluta nije bio trivijalan zadatak.

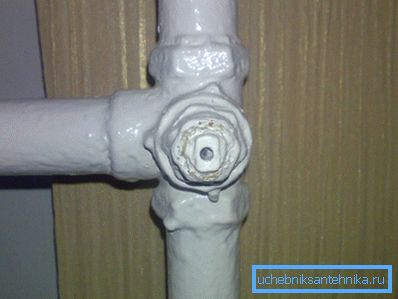

• Za reguliranje temperature u stanovima korišteni su trosmjerni ventili za ventilaciju: ovisno o položaju, omogućili su strujanje rashladnog sredstva kroz akumulator, preko skakača ili potpuno blokiran.

Usput rečeno: posljednja funkcija dizalice bila je uzrok žestokoj mržnji mehanike koja služi stambenim posjedima koje je izgradio Hruščov. Nije bilo moguće odmah ustanoviti koji su stanari na podizanju blokirali slavinu.

• Već smo spomenuli plinske dizalice sovjetskog tipa. Plutni ventil na pozadini vijka tada široko rasprostranjenog stvarno izgledao mnogo pouzdanije i zajamčena nema curenja.

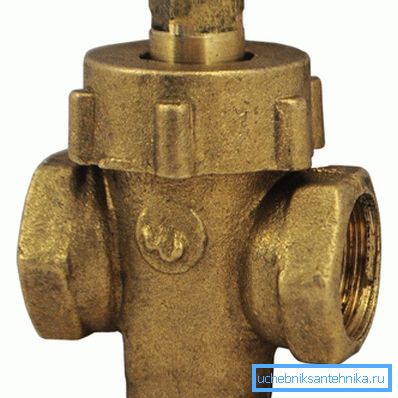

• Konačno, zajedno s vijčanim ventilom, kutija za punjenje pluta bila je najčešći element zaustavnih ventila sustava grijanja i opskrbe vodom u 60-ima i 80-im godinama prošlog stoljeća. Posebno je to bilo, da je 11B6BK DU50 ventil spominjan na početku našeg materijala bio masivno korišten: postavljen je na ugradnju opskrbe toplom vodom i grijanje u čvorovima dizala.

Prednosti i slabosti

Kakve su točkice tapeta u usporedbi s vodovodnim sredstvima?

Počnimo s pohvalom u njihovoj adresi.

Stvarčice

• Za razliku od vijčanih ventila, oni ne moraju biti usmjereni na određeni način u smjeru protoka vode. Zračni ventil ne ugrožava jednostavno zbog nedostatka istih.
• Ravni i široki kanali u zastoju uzrokuju prilično umjeren hidraulički otpor - opet, za razliku od navoja za navijanje u vijčanim ventilima.
• Iz istog razloga, pluteni ventili nikad ne začepljuju vagu, pijesak i hrđu. Garbage jednostavno nema nigdje da ostane u njima.
• Od suvremenih kuglastih ventila pluta pogodno razlikuje više otpornosti na visoke temperature.

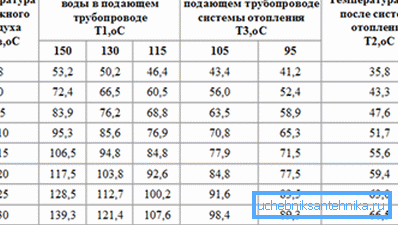

Usput: 150 C, maksimalne vrijednosti za kuglasti ventil su granica temperature na dovodnoj vodilici glavnog grijanja na vrhuncu zimske hladnoće. Veće vrijednosti mogu se postići samo u sustavima parnog grijanja, koji se trenutno koriste samo u nekoliko industrijskih poduzeća.

kontra

Doživljaj autora s plutačim ventilima u sustavima grijanja i vodoopskrbe omogućuje formuliranje sljedećih glavnih pritužbi na njih:

• I od lijevanog željeza i mesing ventila s dugim praznim kuhati. Skretanje nakon pet godina neaktivnosti zahtijeva napor koji je sasvim sposoban odstraniti nit na sgon.
• Nakon zloglasnog razdoblja neaktivnosti, najmanji krug ventila dovodi do propuštanja vode kroz žlijezdu. Da, to je problem - zajednički svim proizvodima s punjenjem kutija; međutim, u slučaju vijčanog ventila, riješeno je njegovim punim otvorom. Ovdje morate ponovo popuniti žlijezdu.
• Usput, o žlijezdi: možete je napuniti samo prvom blokiranjem i ispuštanjem vode. Koji je razlog uputa? Ako ventil otvorite pod pritiskom, promijenjeni utikač vjerojatno će letjeti u vaše lice ispred protoka vode. U najboljem slučaju, hladno, u najgorem slučaju, toplo vruće.

Za usporedbu: ventil sa zemljanim obraza za pakiranje punjenje vlastitim rukama dovoljno da blokira.

• Prije otvaranja ili zatvaranja mora se otpustiti ventil za napinjanje (napinjanje), koji je popraćen istjecanjem vode. Posebno se dodiruje kada ste pod ventilom. Ako ne otpustite zategnutu maticu, postoji pravi šanse da se konac ukloni iz pluta.
• Šipka za okretanje treba uzeti s podesivim, rogom ili (najčešće) plinskim ključem. Kao rezultat toga, često korištene dizalice su lako prepoznatljive zaokruženim, ako ne i praktično odsutnim, iznad štapića štapića.
• Za sve to, cijena plutonosnog ventila nije niža, a često i veća od kugle iste veličine.

zaključak

Nalazi su razočaravajuće. Preminulog dizajna već je izgubio bitku za vodovodne komunikacije i može se koristiti samo u visoko specijaliziranim industrijskim cjevovodima.

U kućama u kojima postoji trosmjerni ventili pod radijatorom, preporučujemo da što prije zamijenite opskrbne vodove.

Kao i uvijek, u videu u ovom članku čitatelj će moći pronaći dodatne tematske informacije. Sretno!
