Crane 11b18bk: uređaj, aplikacija, problemi

U ovom materijalu moramo proučiti trosmjerni ventil kvačila za manometar 11Б18БК. Otkrit ćemo kako je ovaj element zaustavnog ventila raspoređen, što je napravljeno i za koju svrhu se koristi. Osim toga, ispitat ćemo tipične probleme ventila.

uređaj

Naš junak je ventil za napinjanje pluća. Prebacivanje načina rada provodi se rotirajućim koničnim čepom s prolaznim udarcem u njemu. Žlijezda ili pečat potpuno su odsutni; brtvljenje osigurava samo brušenje na radnim površinama pluta i tijela ventila.

Napomena: kraj utikača prolazi kroz kućište i navojem. Matica s podloškom koji je pričvršćen omogućava vam da prilagodite stupanj pritezanja utikača na tijelo; povećanje stezanja se koristi za uklanjanje curenja.

Vrata 11B18BK izdana su u nekoliko opcija izvršenja.

Dvije niti

U najjednostavnijoj verziji, to je obični ravni spojni ventil s dva unutarnja navoja.

Postoje samo tri mogućnosti veličine cijevi:

1. Dvije cijevi 1/2 inch (DU15) na obje strane.
2. Metrijska nit M20x1.5 na obje strane.
3. Kombinacija cijevi i metričkih niti.

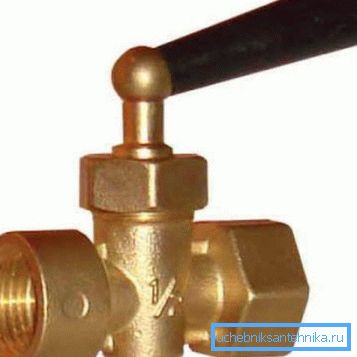

Dvije cijevi, ručka

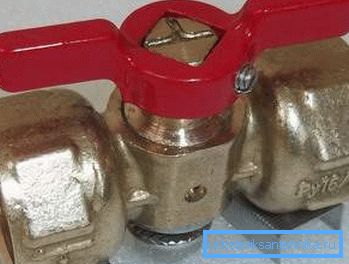

Razlika u ovoj izvedbi od prethodnog je samo u činjenici da je pluta isporučena s prikladnom ručkom. Bez nje ventil se mora otvoriti s rogom ili (češće) s plinskim ključem, što često dovodi do lomljenja lica na šipci.

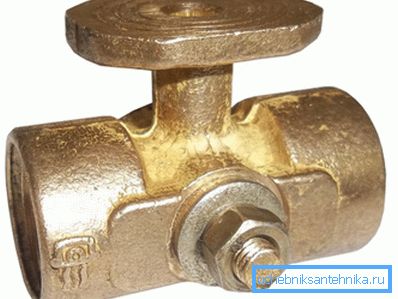

Dvije žice, prirubnica

U verziji s prirubnicom cijevi, ispred nas se pojavljuje punopravna trosmjerna dizalica koja omogućuje sljedeće konfiguracije:

• Otvor s navojem je zatvoren.
• Ulaz je spojen na drugu nit.
• Ulaz je spojen na prirubnicu.
• Ulaz je povezan s navojem i prirubnicom.

Zanimljivo: ova izvedba može se naći pod vlastitim imenom - 11B38BK.

Dvije žice, prirubnica, gumb

Konfiguracija govori sama za sebe: proizvod s parom niti i prirubnicom opremljen je ručkom.

karakteristike

Ovdje su glavne karakteristike ventila:

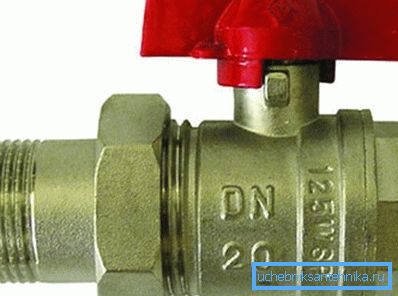

Korisno: veličina i radni tlak obično su prisutni u označavanju ventila. Na primjer, natpis DU15 RU16 znači da imamo proizvod s uvjetnim prolazom (otprilike odgovara unutarnjem promjeru cijevi koja se pričvršćuje) 15 mm i radnog tlaka od 16 atmosfera.

primjena

Najudobnija upotreba ventila za spajanje bez prirubnice je kao monter na rasteru za grijanje ili upravljački ventil na ruti, vodomjeru ili sklopu dizala. Također se izvodi kao ventil za zatvaranje koji se preklapa s podizanjem ili linijama. međutim, ova praksa je manjkava. Razlozi za kasnije objašnjenje.

Proširena verzija ventila s prirubnicom koristi se samo u svrhu - ispod manometra DU15 ili M20. Koristite li prirubnicu za povezivanje referentnog mjerača tlaka: svaki uređaj zahtijeva periodičnu kalibraciju.

problemi

Oni izravno prolaze iz ventila.

• Za promjenu položaja pluta potrebno je dosta truda. Da, mjed je metal s relativno niskim koeficijentom trenja, koji nije podložan lijepljenju ili oksidaciji; osim ventilatora dobivaju proizvođači s podmazivanjem. Međutim, vjerujte autorsko iskustvo, pokušaj zatvaranja ili otvaranja ventila koji se dugo nije koristio, često završava slomljenom stabljikom. Ventili za zatezanje na vrč za punjenje razlikuju se maksimalnim naporom pričvršćivanja utikača na tijelo i, prema tome, maksimalnoj otpornosti na rotaciju. Jako otpuštanje stezne matice dovodi do propuštanja, a često kipuća voda teče ispod pluta.

• Oštećivanje tijela ili pluta, komad troske ili zrnca pijeska uzrokuje otpuštanje ventila. On ili prolazi kroz radni medij kroz sebe u cjevovod u zatvorenom stanju, ili, što se događa mnogo češće, daje protok između utikača i kućišta. Kada pokušate zategnuti maticu na repu pluta, dovoljno čvrste smeće se pritisne u relativno mekan mjed, ostavljajući površine na površini neispravne i povećavajući otpor prema otvaranju. Često pokušaj stezanja matice završava potpuno s potpuno rastrganom drškom.

Upravo je posljednji problem zbog čega autor snažno preporučuje upotrebu zategnutog ventila pluta samo kao reljefni ventil.

Upute za čišćenje ventila od troske ili pijeska su jednostavne i očite: samo odvrnite maticu na dršku i skinite utikač. Jedan problem: za to, najprije morate potpuno resetirati cjevovod s obje strane dizalice. U slučaju da se isključi zagrijavanje, morat ćete resetirati i podizanje i punjenje (to jest, zapravo, cijeli krug).

zaključci:

• Valjak 11B18BK savršeno obavlja svoje funkcije kao kontrolu. Njegova verzija bez prirubnice može se koristiti kao otpadni kanal.

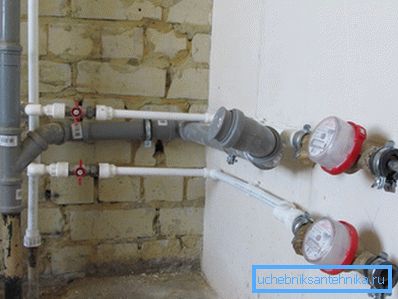

• Kada sami instalirajte ventile kroz ventile, bolje je ne tražiti dodatne avanture i koristiti dobro dokazane kuglasti ventili.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju da izbjegne pogreške pri odabiru opreme za vlastite projekte. Videozapis u ovom članku, kao i obično, nudi dodatne tematske informacije. Sretno!
