Crane 11b38bk i njegovih dalekih rođaka

U ovom članku moramo se upoznati s nekoliko domaćih dizalica. Oni se značajno razlikuju u materijalu i dizajnu. Mi smo ih kombinirali u jednom materijalu na jednoj osnovi - bliski alfanumerički naziv.

terminologija

Isprva ćemo se upoznati s osnovnim konceptima konstruktivne izvedbe vrata.

• vijak zove se slavina koja blokira vodu zakretanjem vijčane šipke s pokretnim ventilom na kraju. Ventil se pritisne na sedlo, zatvarajući rupe u njemu.
• pluta ventil blokira cjevovod okretanjem konusne jezgre kroz prolaznu rupu. Za ovu vrstu ventila, potrebna je prilično velika sila za promjenu položaja utikača.

Obratite pažnju! Veće dizalice često su opremljene sustavom podmazivanja koji smanjuje trenje između utikača i kućišta.

• BALL Dizalica se razlikuje od pluta u obliku svornjaka (lopta umjesto krnjeg konusa) i prisustva sjedala za brtvljenje od materijala s niskim koeficijentom trenja - fluoroplastičnim ili teflonom.
• Tri puta nazvanu slavina, s tri izlaza za radno okruženje. Ovisno o položaju zatvarača, mogu formirati različite konfiguracije koje preusmjeravaju tokove u pravom smjeru.

Dopustite mi da uvodim

Vrata 11b38bk

Prije nas je trosmjerni ventil od pluta, namijenjen za ugradnju manometra. Cijena - 130 - 200 rubalja, ovisno o verziji. Tijelo i materijal od pluta - mesing.

Sve vrste dizalica 11b38bk - napetost. To znači da je ventil zatvoren samo pritiskom utikača na tijelo s maticom na prolazu drška; kutija za punjenje nedostaje kao klasa.

Na prodaji možete pronaći više verzija dizalice:

1. Sa i bez hvatanja.
2. S niti DU15 i M20x1.5.

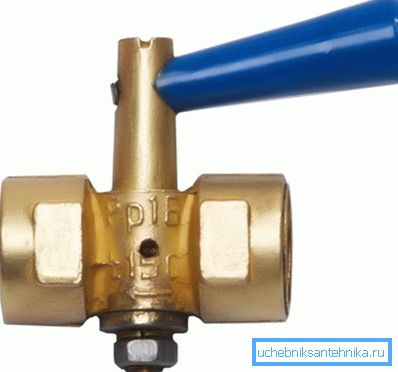

3. S odvodnim otvorom za olakšanje tlaka i prirubnicom za spajanje mjerača ispitnog tlaka.

Vrata 11ch38p

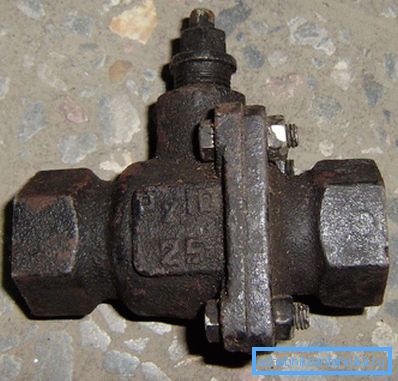

Crane 11ch38p - prilično egzotični hibridni kuglasti ventil s kućištem od lijevanog željeza.

Prikazujemo značajke ovog tipa proizvoda.

O dizalici je znatiželjan znati nekoliko stvari.

• Proizvođači ih nude samo za spajanje, s unutarnjim navojem na obje strane.
• Čvrstoća ventila u skladu s GOST 9544 - 2005 odgovara klasi C. Na praktičnoj strani to znači da u zatvorenom stanju ventil može legalno otrovati. Za kuglasti ventili općenito, to nije tipičan.
• Šipka je izrađena ispod ručke, ali nije uključena u komplet.

Vrata 11s31p

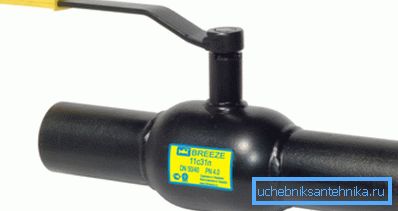

Crane 11s31p također se odnosi na loptu, ali vrlo različito od njegovog relativnog 11ch38p.

Imajte na umu: da biste nadoknadili trošenje sjedišta ventila, ispod njih su ugrađene opruge od nehrđajućeg čelika.

Vrata 11s321bk

Crane 11s321bk - prilično egzotični plutni ventil dizajniran za rad u plinovodima pri temperaturi okoline do +70 stupnjeva.

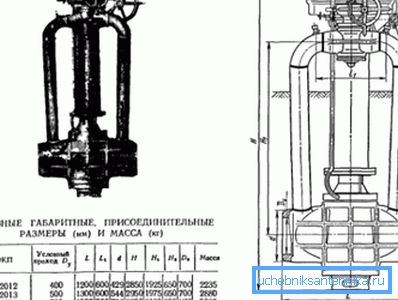

Dimenzije dizalice - DU400, DU500 i DU700; težina - od dva do pet tona. Budući da je s takvim dimenzijama očigledno nemoguće zakretati utikač dizalica vlastitim rukama, dizajn se nadopunjuje crnim prijenosnikom i sustavom podmazivanja za utikač. Priključak cjevovoda - zavaren.

Znatiželjne značajke proizvoda:

• Dizalica je montirana strogo okomito. Ova se uputa odnosi na potrebu redovitog održavanja mjenjača.
• Tijelo je opremljeno premosnicom, izjednačavajući pritisak na obje strane cijevi. Podružnica se isporučuje s vlastitim dizalicom.
• Tijelo dizalice izrađeno je od ugljičnog čelika, čep je izrađen od lijevanog željeza.

Vrata 11s32p

11s32p dizalica je gotovo u potpunosti identična onima koje je već pregledao 11s31p:

• Ventil je dizajniran kao kuglasti ventil s ventilom od nehrđajućeg čelika i fluoroplastičnim brtvilom.
• Veličina - od 15 do 300 milimetara.
• Radni tlak - 25 ili 40 atmosfera.
• Tijelo je sav za zavarivanje čelika.
• MTBF je najmanje 7000 ciklusa.

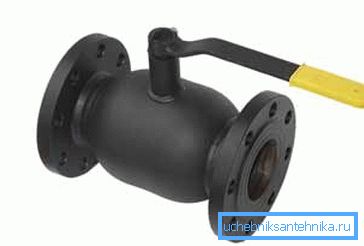

Glavna razlika je samo u načinu spajanja cjevovoda: u ovom slučaju za njega se osiguravaju prirubnice. One omogućuju, s jedne strane, brzu rastavljanjem s mogućnošću zamjene ventila (i bez obvezne potpune odvodnje cijevi); s druge strane, potrebu za unaprijed prilagodbu cjevovoda za dizalicu.

Vrata 11s33p

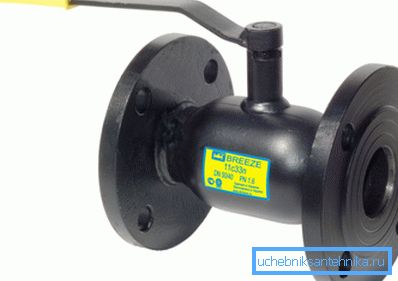

Kuglasti ventil 11s33p - gotovo potpuni duplikat prethodnog proizvoda.

Gotovo je zato što:

1. Njegova veličina montaže se podešava na način da odgovara dimenzijama čeličnog zasuna 30s41nzh. Ova značajka omogućuje vam da ga ugradite na mjesto ventila bez probijanja prirubnica cijevi.
2. Radni tlak je nešto manji od dvostrukog - samo 16 kgf / cm2.

zaključak

Naravno, u okviru ovog članka razmatrali smo samo mali dio zapornih ventila proizvedenih od domaće industrije. Kao i obično, dodatne materijale možete pronaći pregledavanjem videozapisa u ovom članku. Sretno!
