Crane 11s41p: uređaj, karakteristike, prednosti

Što je kuglasti ventil 11s41p? Kako to radi? Koje su njegove glavne specifikacije? Koliko je dobar ventil na pozadini alternativnih rješenja? Pokušajmo pronaći odgovore.

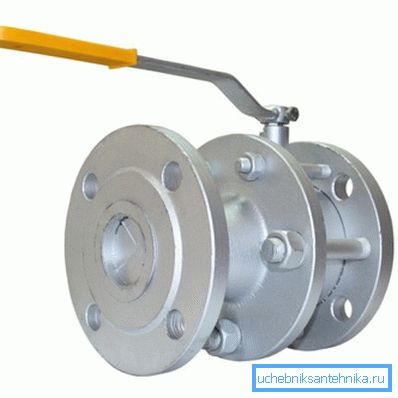

Čelična prirubnica 11s41p.

Dva u jednom

Vrijedi početi s činjenicom da se pod gotovo identičnim imenima izrađuju dva proizvoda koji se međusobno značajno razlikuju.

  1. Davanje naziva ovog članka 11s41p - čelični prirubnički ventil.
  2. Kuglasti ventil 11b41p - mjedeni ventil s ugradnjom na navoj cijevi.

Flankirani čelik

Proizvod s prirubnicama i čeličnim kućištem izrađen je za cjevovode velikih promjera (DN 50 i više). Priključak prirubnice omogućuje instalaciju i rastavljanje proizvoda u najkraćem mogućem roku.

Osim toga: ugradnja na prirubnice moguće je na ravnom dijelu cjevovoda čija duljina je samo malo duža od elementa ventila. Za usporedbu, spajanje cijevi s mogućnošću demontaže zahtijeva ugradnju pojačivača, što povećava minimalnu veličinu instalacije više od dva puta.

Dajemo tehničke značajke kuglastog ventila 11s41p u čeličnom kućištu s prirubnicama, uzete s mjesta jednog od proizvođača.

parametar vrijednost
Veličina cjevovoda za spajanje DU50 - DU300
Radna okruženja Tehnička i pitka voda, parna, kemijski neagresivna rashladna sredstva, prirodni plin, ulje i proizvodi
Radna temperatura -30 - + 200 stupnjeva Celzijusa
Radni tlak 16 atmosfera
Tjelesni materijal Čelik 20
Materijal kuglice zatvarača Nehrđajući čelik 20x13
Materijal lopte za brtvljenje Fluoroplastični F4K20
Rod O-prstenasti materijal Gumena IRP-1287
Ručica poklopca Polivinil klorid

Na flaniranom čeliku 11s41p korisno je znati nekoliko stvari.

  • Proizvodi velikih dimenzija (u pravilu DN150 i više) popunjeni su mjenjačem, čime se smanjuju napori za zatvaranje i otvaranje.

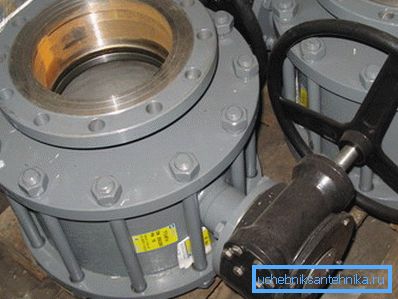

U foto-verziji ventila s prijenosnikom.
  • Duljina instalacije proizvoda jednaka je duljini postavljanja čeličnog ventila 30s41nzh, što omogućuje zamjenu bez prilagodbe cjevovoda.
  • Proizvođač procjenjuje vijek trajanja ventila na 10 godina ili 2500 ciklusa zatvaranja - otvaranje.
  • Veleprodajna cijena proizvoda s reducerom veličine 300 mm doseže gotovo 100.000 rubalja, težine - 288 kilograma.
  • Tijelo ventila - sklopivo. Njegove polovice su stegnute s orasima i vinogradarima.

Brass Coupling

Kuglasti ventil 11b41p čini nam se mnogo poznatijim: to je tipičan predstavnik obitelji modernih baletnih ventila, koji se masivno koriste za popravak i ugradnju komunalnih poduzeća.

parametar vrijednost
Veličina cjevovoda za spajanje DU15 - DU100
Radno okruženje Voda, vodena para, plin
Masa ventila 0,14 - 6,5 kg ovisno o veličini
Varijante kućišta Spojka spojke spojke
Mogućnosti rukovanja Ručica, leptir
Tjelesni materijal Vruće prešani mjedi Lts400Sd
Materijal kuglice zatvarača Krumpiran mjeden
Lopta za zabravljivanje sedla Fluoroplastični F4
Maksimalni radni tlak 16 atmosfera
Maksimalna radna temperatura +150 ° C
Spajanje mesinga 11b41p.

Kao u slučaju prethodnog opisa, vrijedi napraviti nekoliko bilješki.

  • U trgovinama možete se susresti u velikim količinama spojke 11b41p u veličini do DN50 uključivo. Velike se veličine upotrebljavaju vrlo rijetko zbog teškoće pri ugradnji hermetičkih navojnih spojeva znatnih promjera.
  • Oznaka žute ručke označava da je ventil za plin. Crvena - za grijanje, toplu i hladnu vodu.
  • Za plin je radna temperatura ograničena na vrijednost od + 50 ° C. Upute proizvođača nisu toliko vezane uz stvarnu opasnost od propuštanja plina pri višim temperaturama, kao i vjerojatnosti eksplozije mješavine plinova i zraka tijekom zagrijavanja.

uređaj

Unatoč razlikama u izgledu i materijalima koji se koriste u proizvodnji, unutar obje verzije ventila izrađuju se prema istoj shemi. Zatvarač se vrši okretanjem ručke, prenošene šipke na lopti s prolaznom rupom u njemu. Zategnuto mjesto osigurava fluoroplastična sjedala prstena - polimer s niskim koeficijentom trenja.

Uređaj kuglastog ventila.

prednosti

Kako se kuglasti ventili uspoređuju s njihovim glavnim konkurentima - vijkom i utičnim ventilima?

  • Za razliku od vijčanih ventila, lopta ima znatno manji hidraulički otpor.

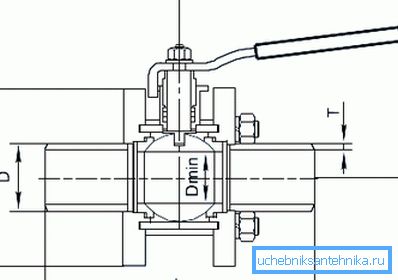

Korisno: riječ punog provrta u opisu ventila znači da je njezin najmanji unutarnji promjer jednak unutarnjem promjeru cjevovoda koji je povezan.

Hidraulični otpor pune bušotinske dizalice gotovo je jednak otporu cijevi pričvršćene na njega.
  • Kuglasti ventili zahtijevaju malo održavanja. Za usporedbu: obje vijčane i plosnate žile dizalice zahtijevaju periodično pakiranje žlijezde; vijak dodatno zahtijeva zamjenu istrošenih brtvila.
  • Ventil od pluta zahtijeva znatne napore za premještanje pluta: pri zakretanju metalni čep trlja se od metala kućišta. U slučaju kuglastih ventila u ulozi sedla, kao što je već spomenuto, plastika s niskim koeficijentom trenja djeluje.
  • Ventil za vijke mora se strogo ugraditi duž strelice na tijelu. Protustranje može potpuno skinuti ventil. Ne samo to: odvajanje ventila bit će praćeno hidrauličkim šokom koji je vrlo sposoban razbiti navojne i spojne cijevne priključke inženjerskog sustava.

Kuglasti ventil (kao i čep jedan) ventila može se postaviti u bilo kojem položaju s vlastitim rukama za vrijeme montaže.

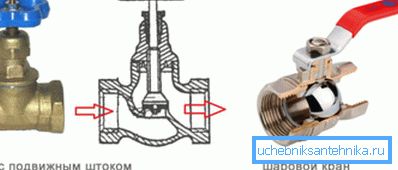

Na ventilu vijčanog ventila voda može samo pritisnuti dno. Na kuglastom ventilu kuglastog ventila - sa svake strane.
  • Konačno, kućište vijčanog ventila prikuplja svu onečišćenja koja prolaze kroz HVS, HWS i sustave grijanja. Pod ventilom sjedišta ventila, koji radi najmanje desetljeće, uvijek možete pronaći naslage mulja, pijeska i ljestvice. Postupno smanjuju propusnost cjevovoda na nulu.

Kuglasti ventil jednostavno nema džepove koji bi mogli nakupiti trosku.

zaključak

Nadamo se da čitatelj nećete pronaći pohvalne pohvale rješenju o kojem raspravljamo s oglašavanjem: autor je samo podijelio svoje iskustvo komuniciranja s različitim vrstama ventila. Dodatne informacije o tome kako se dizalica 11s41p može iskoristiti ponudit će video u ovom članku. Sretno!
