Crane 11s67p: uređaj, vrste, problemi i njihovo otklanjanje
U ovom ćemo članku istražiti proizvod domaće industrije, skrivajući se pod neusporedivim naslovom 11s67p. Proučit ćemo uređaj i glavne tehničke karakteristike kuglastog ventila 11s67p. Osim toga, moramo se upoznati s varijantama njezinog izvođenja i tipičnim problemima ventila, koji se mogu samostalno riješiti.
opis
uređaj
Prije nas je tipičan kuglasti ventil s kuglastom brtvom s PTFE sjedalima. Plastične prstenaste brtve i ventilski vijak; zategnuti je maticom, omogućujući vam prilagodbu stupnja zbijanja. Sjedala su pritisnuta na loptu s parom od nehrđajućeg čaša.

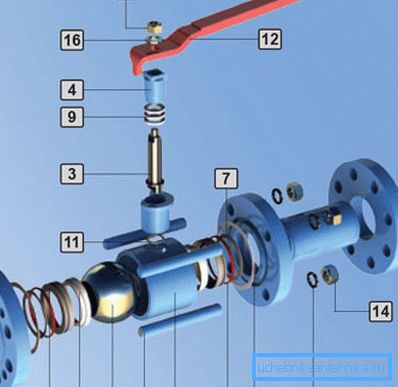

Sljedeći elementi su numerirani u dijagramu:
- Kućište.
- Kugla.
- Stock.
- Pritisni rukav.
- PTFE sjedalica.
- Nasloni PTFE sjedala.
- Disk proljeće.
- Brtva za brtvljenje.
- Zupčanik prstena.
- Kućište O-prstena.
- Brtva ispod školjke štapa.
- Ručka.
- Povezujući klin.
- Matica.
- Prostorna perilica.
- Ravna pera.
Nuance: ovisno o izvedbi ventila, kućište može imati različite geometrijske oblike i postati nerastavljivo. Malo kasnije ćemo se upoznati s nekoliko verzija 11s67p.
karakteristike
Opis dizalice 11s67 može se naći na brojnim web stranicama proizvođača i trgovaca. Dajemo glavna obilježja.
| parametar | vrijednost |
| Radno okruženje | Parna, voda, nafta i naftni proizvodi, plin (prirodni i propan-butan), ostali plinoviti i tekući kemijski neagresivni mediji |
| Radna temperatura | -30 - + 200 ° |
| Radni tlak | 16, 25 ili 40 kgf / cm2 ovisno o inačici tijela |
| Priključak cjevovoda | Prirubnica, navojna, zavarena |
| Položaj ugradnje | Nije regulirano |
| Smjer strujanja kroz ventil | Nije regulirano |
| Tjelesni materijal | Ugljični čelik |
| Materijal kuglice zatvarača | Nehrđajući čelik |
| Brtveni materijal | fluoroplastic |
| Srednje vrijeme do neuspjeha | Najmanje 500 ciklusa |
Korisno: radni tlak obično je označen na naljepnici. Natpis na kućištu RU16 znači da je ventil dizajniran za radni tlak od 16 atmosfera. Označavanje također uključuje veličinu cjevovoda koji se spaja: na primjer, DN50 RU16 je ventil veličine 50 mm, koji radi u okruženju s tlakom do 16 kgf / cm2.
Možda će potencijalni kupac biti koristan neki iznos dodatnih informacija.
- Ventil nije namijenjen cjevovodima koji prevoze otrovne tvari.
- Stupanj zatvarača spada u klasu A prema klasifikaciji GOST 9544.
- Kuglasni kuglasti ventil 11s67p izrađen je prema GOST 28343, GOST 21345 i TU U 04671406-003-1999.
- Ventili s priključkom za spajanje (niti) izrađuju se do veličine DN50.
- Maksimalna veličina ventila koju nude domaći online trgovine - DU500.

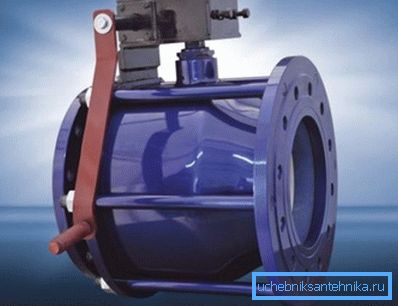

- Svi proizvodi veći od DU250 opremljeni su mjenjačem koji omogućava okretanje štapa bez prekomjernog napora.
- Najmanjom veleprodajnom cijenom proizvoda (DU10, veza za spajanje) iznosi oko 800 rubalja. Maksimalno (DU500 za priključak prirubnice s mjenjačem) prelazi pola milijuna.
Izvršne opcije
Dajemo opis nekoliko sorti 11s67p koje nudi domaći maršal poduzeće.
prirubnicom
To je prikazano na dijagramu na početku članka. Karakteristične značajke - podijeljeni kućište povezano klinovima i brtvljenje između elemenata kućišta, izrađenih brtvilima Paronit.
Glavna prednost priključka prirubnice je brzo postavljanje i rastavljanje, što se može izvesti u uvjetima nedostatka prostora.
Korisno: kuglasti prirubni ventil ima istu duljinu ugradnje kao i ventil odgovarajuće veličine. Ova značajka omogućuje zamjenu neispravnog ventila s ventilom bez korištenja zavarivanja za cijevi.
spojka
Priključak s navojem (spajanje), kao što je već spomenuto, tipično je za proizvode male veličine - do DN 50 uključivo. Ventili su označeni kao 11s67p1TSR. Slova na kraju su kratice svih zavarenih i navojnih.
Kapetan Dokazi sugeriraju: sav zavareni trup nije rastavljen. Neispravnost ventila (osim curenja matične brtve) znači da mora biti zamijenjena.
Povezivanje spoja za potrošača znači nekoliko neugodnih trenutaka.
- Za reverzibilnu instalaciju s mogućnošću demontaže ventila mora biti opremljena s nadstojnikom, što ga čini nemogućim instalirati na kratke ravne dionice cjevovoda.
- U hladnoj vodi, čelične cijevi za nekoliko godina rada čvrsto su zaglavljene.. Za rastavljanje niti treba zagrijati do crvene vrućine. Lako je pogoditi da kad se malo tijelo grije do 600-800 ° C, sve polimerne brtve se šalju u bolji svijet.
variti
Ventil je zavaren na sekciju cjevovoda. Dugih mlaznica za zavarivanje ne dopuštaju pečenje plamena tijekom zavarivanja. Demontaža se izvodi plinom zavarivanjem ili uobičajenim brusilicom; tijelo ventila može biti sklopivo ili sav za zavarivanje.
hostija
Ovi se proizvodi razlikuju od uobičajenog kraćeg tijela prirubnice i namijenjeni su za ugradnju u nove cjevovode zgrada u izgradnji. Oni su označeni kao 11s67PSUF i izvode se samo s sklopivim kućištima, omogućujući vam da zamijenite brtve i čak i zabravnu kuglu.
kvarovi
Popis pogrešaka koji se mogu ručno učvrstiti u polju je mali.
Radi pravde, napominjemo da kuglasti ventili ne uspijevaju vrlo rijetko.
- U slučaju propuštanja štapa, upute proizvođača smanjuju se na zatezanje rukavca ili zamjenu brtvenog prstena. Za zamjenu ventila nije potrebno rastavljati - samo dovoljno da se zatvori i izbaci rukav s uklonjenom ručkom.
- Ako ventil dopušta vodu, često je potrebno zategnuti vijke koji povezuju tijelo. Ako se stezanje ne pomaže, tijelo se otvori za zamjenu brtvenih prstena.
zaključak
Nadamo se da će naše kratko upoznavanje s relativno neobičnim elementom ventila i opreme pomoći čitatelju da odabere optimalno rješenje za svoje potrebe. Videozapis u ovom članku, kao i obično, nudi dodatne informacije. Sretno!
