Crane du-80 na 80 mm cijevi: verzije i njihova usporedba

Koji se zaustavni ventili mogu koristiti na cjevovodu od 80 mm? Mi ćemo upoznati čitatelja s nacrtima postojećih dizalica i pokušati usporediti njihovu funkcionalnost. Odmah ćemo odrediti da će se opseg naše pažnje ograničiti na vodovod: na primjer, bitumenski trosmjerni ventil s jedinicom 80 za regulaciju grijanja ostaje bez razmatranja.

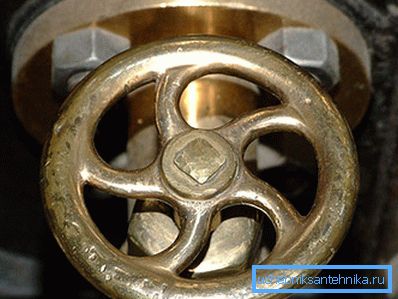

Naš zadatak je upoznavanje s modernim sanitarnim slavinama.

Područja primjene

Za početak, doznajemo točno gdje se u komunikacijama cijevnih zgrada i zatvornih ventila DU80 može koristiti.

  • Glavni ulaz grijanja. Odvodni ventili koji odsiječe izlaz na kuću s autocesta mogu se nalaziti ne samo u toplinskoj bušotini, već iu podrumu - pod uvjetom da ruta prolazi kroz njega izravno.

Napomena: u ovom slučaju, slavine ostaju u području odgovornosti organizacije za transport topline, unatoč njihovoj lokaciji unutar perimetra kuće. Zona odgovornosti prolazi kroz prvu prirubnicu cijevi ulaznih ventila sklopa dizala.

  • Središte dizala. U njemu se na ulazu, između dizala i kruga grijanja, te u priključcima za toplu vodu, mogu koristiti 80 milimetarske armature.
  • Vodomjera u sustavu hladne vode.
  • Konačno, uz pomoć slavina, mogu se odrezati određeni dijelovi krugova vodoopskrbe ili grijanja.

Izvršne opcije

Koje vrste ventila koriste u inženjerskoj komunikaciji zgrade?

Ventili za vrata

Najčešća vratašca klinova od lijevanog željeza su uvučeni konstrukcijski krak, ekspanzija na čijem kraju ima par lukova od lijevanog željeza s mjedenim zrcalima. Par zrcala odziva umetnut je u utore kućišta. Stablo se isporučuje okretanjem ručnog kotača navojem.

Zatezni ventil u rezu (na dizalici za slavinu s prekidačem grijanja-80)

Glavna prednost ventila je relativno nizak hidraulički otpor: obrazi u otvorenom položaju potpuno su uklonjeni izvan strujanja.

nedostaci:

  • Potreba za periodičnim pakiranjem žlijezda. Proizvodi se čak i kada su u stanju mirovanja.
  • Nastajanje naslaga na ogledalu i kao posljedica potrebe periodičnog brušenja.
  • Brzo trošenje klinova.

Ventil za zatvaranje

Ručka ili leptir spojeni su izravno na pokretnu šipku koja je pričvršćena za navoj u poklopcu kućišta ventila. Ventil opremljen brtvom pomično je pričvršćen na unutrašnjost stabla, koji zatvara otvor u sjedalu.

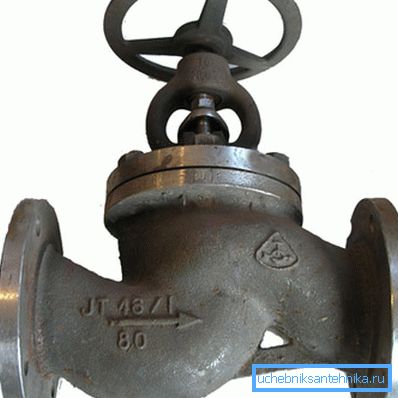

Čelični vijčani ventil.

Jedina prednost ovog dizajna u odnosu na pozadinu prethodnog je da je mnogo lakše revidirati vijčani ventil DN80 vlastitim rukama nego ventili iste veličine. Ni zavarivanje klinčića, niti mukotrpno brušenje obraza nisu potrebni: dovoljno je samo za stvaranje žlijezde i mijenjanje brtve.

Sve druge značajke dizajna izgledaju prilično dosadno.

  • Hidraulički otpor je najveći među svim vrstama zaustavnih ventila zbog male veličine rupice u sjedištu i složenog oblika tijela.
  • Montaža je moguća samo u jednom položaju u odnosu na protok vode: mora pritisnuti ventil odozdo. Protuprovalni sustav jamči odvajanje ventila i pratećeg vodenog čekića.
  • Paronitna brtva s neizbježnom erozijom sedla zahtijeva veliki napor prilikom zatvaranja, a mekša guma je vrlo kratkotrajna.

Utični ventil

Tokeni čep s prolaznim kanalom rotira se u mjedi ili kućištu od lijevanog željeza. Zbog čvrstoće na šipci za velike veličine dizalice, u pravilu se dobiva isti punjenje.

Zanimljivo je, unatoč jednostavnosti dizajna, cijena čepa ventila je 1,5 - 2 puta veća od one ventila iste standardne veličine.

Prednost dizajna je prilično visoka otpornost i jednostavno održavanje, koje se smanjuje samo na periodično pakiranje žlijezde. Glavni nedostatak je vrlo važan napor koji je potreban da se pluta.

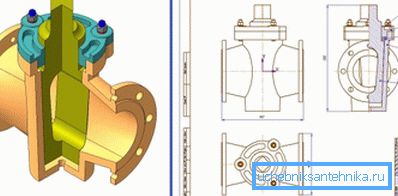

Cork penis: rezati i crtati.

Kuglasti ventil

Kuglasti ventil DU80 donekle podsjeća na plutačicu: u ovom slučaju voda se blokira okretanjem zatvarača za 90 stupnjeva.

Razlike, međutim, više od sličnosti:

  • Pluto ima oblik kugle s prolaznim kanalom, promjera jednaka spojnoj cijevi.
  • Zapečatite loptu s parom prstenastih sjedišta izrađenih od Teflon ili Teflon, polimera s niskim koeficijentom trenja. Dakle, vrlo umjeren napor okretanja vijka.
  • Umjesto žlijezde, kuglasti ventil od 80 mm opremljen je fluoroplastičnim ili teflonskim brtvenim prstenom s maticom za podešavanje. Omogućuje pritisak brtvila, nadoknadivši trošenje.
Uređaj kuglastog ventila.

Usput: potrebno je zategnuti brtveni matičnjak, u pravilu, nakon 1000 ili više okidnih ciklusa.

Tijelo ventila može se izrađivati ​​od mesinga i čelika, može se sklopiti ili zavarivati, opskrbljuju se prirubnicama, cijevima za zavarivanje ili spajanje navoja cijevi. Vijak je izrađen od mjedi kromiranog ili niklom, manje od nehrđajućeg čelika.

Kao primjer, predstavljamo glavne karakteristike jednog od domaćih proizvoda ove vrste. Model za nas bit će kuglasti ventil KSHTF DU80 RU25.

parametar vrijednost
Tjelesni materijal Ugljični čelik
Dizajn kućišta cio zavaren
Priključak cjevovoda prirubnice
Materijal zatvarača Nehrđajući čelik
pečaćenje fluoroplastic
Radni tlak 25 kgf / cm2
Radna temperatura 150 ° C
Vrijednost na malo 4129 rubalja

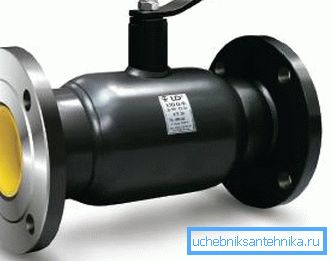

Na fotografiji - KShTsF DU80.

procjena

Autor prijeti da izgleda pristrano, ali ipak dopušta da daju izuzetno laskavu karakteristiku ovog tipa ventila. Sudac za sebe:

  • Hidraulički otpor, koji stvara kuglasti ventil DN 80 - 80 mm čelična cijev je superiorniji. Upravo to: sediment i hrđa u ravnom dijelu cijevi stvaraju veću otpornost na protok vode od punog provrta u nehrđajućem kuglastom ventilu.
  • Servisna dizalica praktički nije potrebna. O popravcima i revizijama, možete zaboraviti.
  • Instalacija - u bilo kojem položaju i bilo kojim smjerom protoka vode.

Čini se da je uputa o izboru elemenata ventila i opreme sasvim očita. Sva konkurentska rješenja na pozadini kuglastog ventila izgledaju poput autsajdera.

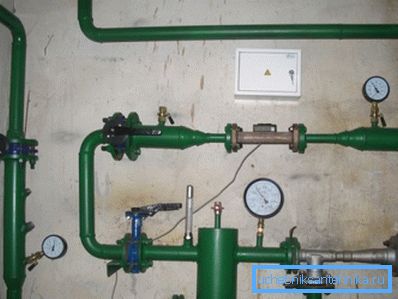

Kuglasti ventili prisiljeni su premjestiti sve ostale strukture. Ovdje se koriste pri ugradnji sklopa dizala.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju pri odabiru optimalnog rješenja za svoje potrebe. Kao i obično, dodatni materijali mogu se proučavati gledanjem videozapisa u ovom članku. Sretno!
