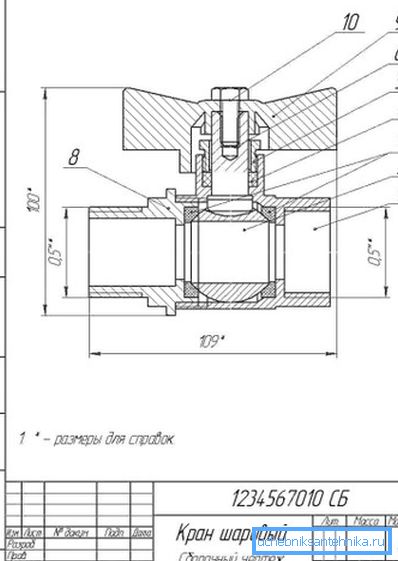

Crtanje dizalice: vrste i značajke dizajna ventila

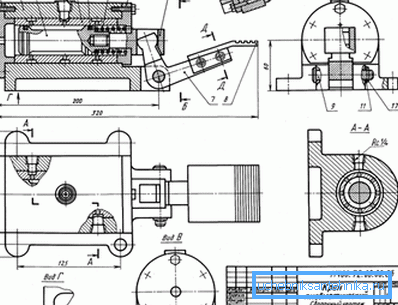

U ovom članku ćemo pogledati crtež hidrauličke dizalice, a također vam reći o tome što čini sveprisutne zaustavne ventile koji se koriste u izgradnji različitih cjevovoda.

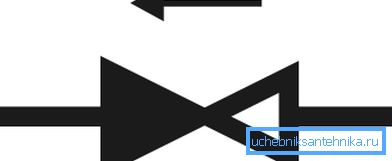

Osim toga, odredit ćemo kako se izvedba dizalice na crtežu provodi tako da voditelji instalacija koji su uključeni u opremanje građevinskog objekta s sanitarnom opremom razumiju ove simbole.

Ali prvo, razgovarajmo o glavnim vrstama korištenih dizalica i njihovim strukturnim značajkama.

Glavne vrste

Trenutačno se prilikom opremanja stambenih zgrada s zaustavnim ventilima koriste sljedeće izmjene ventila cjevovoda:

• izmjene s jednim ventilom, namijenjene za opskrbu samo hladnom ili samo toplom vodom;
• miješalice s dva ventila;
• mješalice s jednim polugama;
• modifikacije opremljene termostatom;
• beskontaktne dizalice.

Detaljnije razmotrite navedene kategorije uređaja.

Ventili s jednim ventilom

Konstrukcija dizalice s jednim ventilom pretpostavlja prisutnost jednog zamašnjaka. Stoga uporaba uređaja omogućuje kontrolu glave protoka, ali ne i temperature.

Takvi su uređaji pronašli najveću primjenu u rasporedu državnih kuhinja i kupaonica gdje nije osigurana mogućnost isporuke tople vode. Ovakav tip zaustavnih ventila sastoji se od tijela od metala (od nehrđajućeg čelika, mesinga, bakra, silumina itd.), Koji zatvara kutiju ventila s gumenom brtvom ili s keramičkim vratima.

Kljun je pričvršćen na tijelo pomoću navojnog pričvršćenja. Međutim, postoje modeli u kojima je tijelo i grlića jedinstvena cjelina. Jezgra mehanizma za zaključavanje pričvršćena je u kućište i pričvršćena pomoću navoja cijevi i gumenih brtvenih prstena.

U skladu s vrstom mehanizma za blokiranje, ventili s jednim ventilom podijeljeni su na sljedeće izmjene:

• Polu-revolving dizalice sastoje se od dvije kombinirane keramičke ploče. Tijekom rada štap rotira i okreće gornju ploču koja se pomiče u odnosu na fiksnu ploču dna. Kada su ploče poravnate, vodoopskrba je suspendirana, a kada se između ploča otvori jaz, voda prolazi slobodno.
• Worm-tip modifikacija radi zbog rotacijskog gibanja. Jedan od krajeva kutne osovine je opremljen brtvom od debele gume. Kada se štapa rotira, gumena brtva se pritisne na "sedlo" i skida vodu. Obrnuto, kada se brtva podigne zbog rotacije šipke u smjeru suprotnom od smjera kazaljke na satu, nastavlja se vodovod.

Mješalice dvostrukog tipa

Mješalice s dva zamašća postavljena zamašnjaka su uređaji koji vam omogućuju da istodobno prilagodite tlak i temperaturu vodoopskrbe. Uređaj se isporučuje hladnom i toplom vodom. Stoga, takva vodovodna oprema je najbolja opcija za kupaonice i kuhinje.

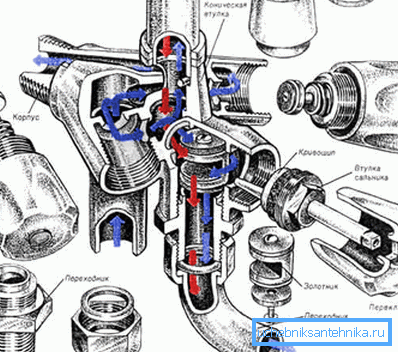

Dizajn miješalice s dva ventila uključuje sljedeće elemente:

• dva odvojena ventila, od kojih svaka rotira zalihu odvojenog spremnika;
• spremnike za kontrolu opskrbe toplom i hladnom vodom;
• izljev za uklanjanje vode;
• aerator koji se nalazi na izljevu, namijenjen za grubo čišćenje struje i sprečavanje nastanka prskanja;
• prekidač (gigant) mijenja smjer strujanja iz izljevnog kanala u lonac za zalijevanje.

Važno: Kod odabira mješalice s dvije ventila, pobrinite se da je tijelo od nehrđajućeg čelika ili mesinga. Promjene od željeznih metala ili silumina, unatoč činjenici da je njihova cijena niska, brzo propadnu.

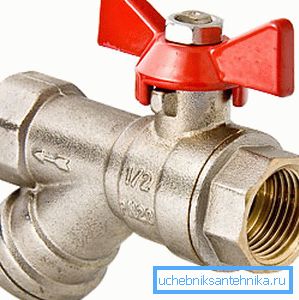

Jedinstvene mješalice za kuglice

Postoji širok raspon kuglastih ventila na tržištu, ali sada govorimo o verziji s jednom polugom dizajniranom za domaću uporabu.

Oprema za vodoinstalacije s elementom za zaključavanje kugle sastoji se od sljedećih dijelova:

• kućište s pričvrsnicama za spajanje crijeva i montažne ploče;
• poluga za upravljanje vodom;
• kuglasta kugla;
• brtve za brtvljenje;
• zasebni izljev ili izljev, u kombinaciji s tijelom;
• aerator.

Karakteristična razlika takvih miješalica od drugih uređaja za zaključavanje je prisutnost sferičnog uloška u obliku šuplje kuglice s tri rupe.

Za rad takvog uloška koristi se posebno gumeno sjedalo. Kuglasta kugla s ručicom pričvršćena je u kućištu pomoću manžete i prstenastog prstena.

Rad uređaja vrši se podizanjem ručice prema gore. Nakon što je poluga podignuta, voda se isporučuje ili miješa.

Važno: Kod kupnje mješalice za kuglu, provjerite je li metal tijela manji od 0,2 cm. Naravno, materijal za tijelo trebao bi biti od nehrđajućeg čelika ili mesinga. Osim toga, prije kupnje morate probati glatkoću poluge, ako je potez nestabilan, kupnja takvog uređaja mora biti napuštena.

Mješalice uređaja s termostatom

Upute za korištenje takvog dizalica karakterizira jednostavnost i praktičnost. Činjenica je da je dovoljno podesiti temperaturu vode jednom i nakon toga samo podešavanje glave protoka.

Ova funkcija osigurava prisutnost termostata - poseban uređaj koji reagira na promjene temperature i održava te pokazatelje na jednoj razini. S izuzetkom termostata, uređaj takvih uređaja se ne razlikuje od kompletnog skupa konvencionalnih miksera. (Vidi također članak Kako instalirati slavinu na sudoper: značajke.)

Termostatske ventile sastoje se od sljedećih elemenata:

• čelično ili mjedeno tijelo;
• zamašnjak ili podešavanje ručke;
• keramički uložak;
• dodatna oprema za modele tuširanja.

Važno: Uređaji opremljeni termostatom, ovom visokotehnološkom opremom, a time i njihovom prodajom trebali bi biti pokriveni jamstvom prodavatelja ili tvornice proizvođača.

zaključak

Sada kada znate što je montažni nacrt vodoopskrbne opreme, možete odrediti koji dijelovi se skuplja i koji dijelovi mogu biti odgovorni za određene kvarove. Dakle, prisutnost sheme opreme omogućuje ručno održavanje i popravak.

Postoje li pitanja koja zahtijevaju opširna objašnjenja? Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
