Crtanje vodene bušotine - različite opcije za različite

Vodene bušotine, čudno, ali ovo je cijela obitelj hidrauličnih struktura, obavljajući posve različite zadatke. Dakle, znatan arsenal opreme - od podvodnih pumpi i filtara do pretlaka sustava prigušenja.

Dodajte tome da sve vrste inovativnih tehnologija temeljenih na vrlo izdržljivim polimernim materijalima također pridonose sve većem broju predmeta koji se razmatraju. Drugim riječima, onaj tko će se nositi s vodenim bušotinama mora najprije odlučiti o svojoj specifičnoj svrsi, a zatim svakako napravite crtež buduće primjene.

I opet se morate nositi s uvjetima

Dva najvažnija područja primjene takvih objekata:

• u kanalizacijskom sustavu i opskrbi vodom u urbanim sredinama;
• i, u vodoopskrbnom sustavu seoske kuće, kada izvor služi kao izvor vode i uključen je kao početna veza u cjelokupnom sustavu.

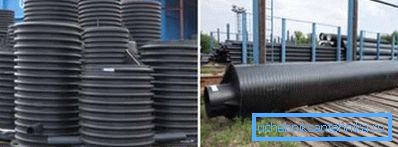

plastika

U svakom slučaju, ugradnja bušotine zahtijeva znatne iskopine, a plastična dolazi u spašavanje, što se vrlo često događa u izgradnji.

Korištenje plastike je:

• uporaba materijala koji je vrlo otporan na bilo kakve utjecaje - od mehaničkog do kemijskog;

• mogućnost da se bave sve širi raspon dijelova koji mogu zadovoljiti sve želje i osigurati sve situacije korištenja;

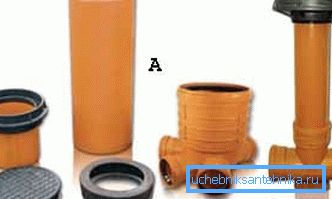

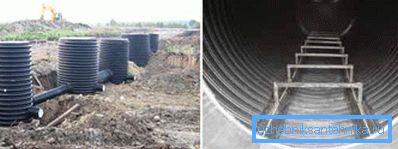

• mogućnost stvaranja složenih sustava cjevovoda doslovno za nekoliko sati bez zavarivanja i pomoćnih uređaja, kada je završen rad na tlu, što je jasno prikazano fotografijom "A":

• A - ovdje sve dok sve elemente u rastavljenom stanju;
• B - i to je potpuno sastavljena bušotina.

Predstavljamo sve elemente takvih plastičnih sklopova, obratiti pažnju na činjenicu da skala i raspon dijelova može biti mnogo veći:

• A - poklopac;
• B - teleskopska cijev - to je izravno od nevjerojatnih mogućnosti koje nude nove tehnologije; u biti, teleskop potpuno uklanja pitanje brige o grozničkom prilagodbu visine bušotine do dubine vodonosnika ili usidrene linije cijevi;

• C - teleskopska manžeta;
• D - glavna cijev polivinil klorida (PVC);
• E - dno oblikovanje bušotine, što značajno ovisi o njegovoj svrsi.

Dobar savjet! Nije slučajno da se PVC tehnologije zove revolucionarno u području instalacije vodovodnih sustava. No, njihova jednostavnost i mnoge ponude na tržištu ponekad mogu igrati neljubaznu šalu. Savjetujemo vam da se na ovom području bavite samo s renomiranim organizacijama koje imaju dobro iskustvo u izgradnji komunikacija pomoću PVC-a. Osim toga, svakako istražite sve dostupne ponude u smislu njihove cijene - cijena iste komponente može varirati za 1,5-2 puta.

Ali bliže dijagramima i crtežima

Nastavljajući temu PVC-a, kao prvu shemu nudimo izgradnju upravo ovog materijala, što jasno pokazuje sve nove značajke.

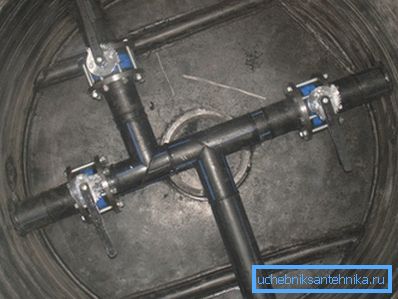

PVC dobro

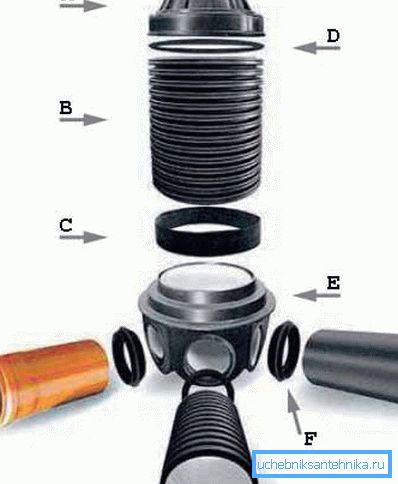

Shema takvog bušotina je vrlo pokretna u svom razvoju i re-opremljenosti, ovisno o promjenjivim uvjetima korištenja:

• A je vrat;
• B-cijevi promjera 1-1,2 m za bušotinu;
• C - brtvena manžeta; u korištenju takvih sredstava za brtvljenje, plastika će dati "100 bodova ispred" na bilo koji drugi materijal i konačno razbijanje ove nesretne riječi: vodovod - znanost zglobova i konektora - oni su oduvijek bili pravi glavobolju za instalatere;

• D - brtveni prsten;
• E - pladanj;
• F - brtvena manžeta.

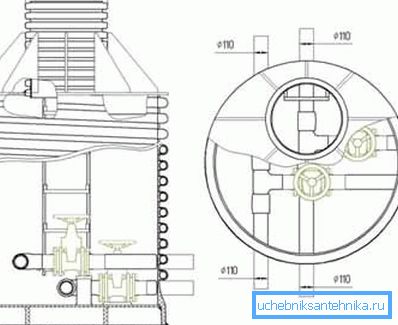

Dakle, na temelju ove montaže, možete stvoriti sljedeći crtež kanalizacijskog prigušivača glave:

Obavijest ovdje:

• upotrijebljeni su dodatni ukruti za jačanje položaja vrha;
• sustav ima unutarnje stubište koje uklanja pitanje servisiranja gornjeg luka širokog donjeg dijela;
• Koriste se dva sustava cijevi - glavni i pomoćni za borbu protiv pretjeranog pritiska.

Prvi potpuni crtež

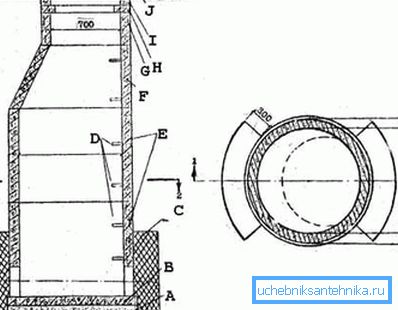

Kao prvu opciju nudimo sljedeće, sa skrivenim poklopcem:

• A - betonska baza;
• B - osnovna ploča - takva je organizacija dobra ako se bunar koristi za kanalizaciju, unos vode zahtijeva ozbiljniji stav i korištenje barem kvarcnog mrvica;
• C - glineni dvorac - ako se nalazi u zemlji i izvan zemlje, dvorac mora biti izrađen odozgo;
• Štapovi s D ljestvama;

• E - armiranobetonski ili plastični prstenovi, tvoreći strukture kostura;
• F - konusni prsten;
• G-prsten manjeg promjera;
• H-potporni prsten - i armiranobeton i plastika omogućuju odabir različitih promjera za stvaranje takvih struktura;
• I - zidanje se može koristiti za podešavanje visine točnije;
• J - betonsko slijepo područje;
• K - otvor - savršeno rješenje ako želite sakriti dobro na mjestu.

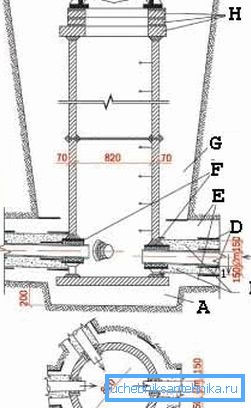

Druga opcija

Ovu opciju karakterizira temeljita i rijetka metoda oblikovanja dna bušotine:

• Priprema pijeska;
• B - slojevi šljunka;
• C - perforirana odvodna cijev;
• D - geotekstili, kao sredstva za zaštitu od vlage;
• E - punjenje pijeska cijevi;
• Cijevne cijevi F;
• G - punjenje pijeska uzduž jezgre bušotine;

• H - dodatni prstenovi;
• I - tip;
• J - izljev od lijevanog željeza.

Treća opcija

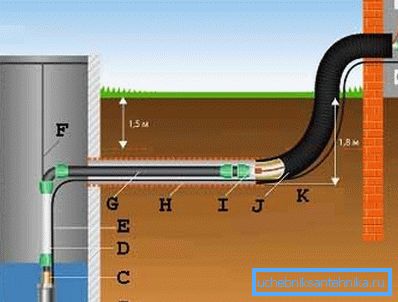

Treća se opcija već primjenjuje na bušotine ugrađene u sustav vodoopskrbe kuće:

• A - dobro;
• B - potopna pumpa;

Dobar savjet! Preporučujemo korištenje centrifugalnih pumpi kao podvodne pumpe. Oni su mnogo učinkovitiji kada rade u usporedbi s vibracijskim, a što je važno za strukture koje se razmatraju, pažljiviji su s okolnim projektom bušotine.

• C-povratni ventil;
• D - fleksibilna cijev;
• E - električni kabel sa sustavom protiv smrzavanja i vlage;
• F kabel; predložena shema nužno je koristiti ovaj sigurnosni element, iako može postojati nekoliko mogućnosti za rješavanje ovog problema;
• G - cjevovod, mora biti postavljen ispod razine zamrzavanja tla;
• H - elektrokor - sustav električne zaštite o zamrzavanju (za detalje pogledajte shemu u nastavku);
• I - fleksibilna spojka;
• J - zaštitno kućište, preporučuje se isoproflex;
• K - dubina jarka na shemi 1,8 m;

• L - automatska jedinica za upravljanje i nadzor;
• M - mreža na 220/50.

Nekoliko pomoćnih krugova

Kada je riječ o takvim sustavima kao vodenim bušotinama, nemoguće je izbjeći određivanje nekih vrlo važnih čvorova:

• Prvo, električni sustav grijanja cjevovoda je vrlo koristan, a sastoji se od sljedećih elemenata:

• A - zaštitni omotač;
• B - instalacijska žica;

• C - toplinska izolacija;
• D-sekcija za grijanje;
• E - sam grijani cjevovod.

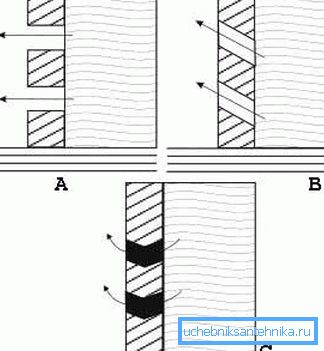

• Drugo, kako bi se zaštitila od nakupljanja vlage uz bočne zidove bušotine, korisno je organizirati umetke elemenata cementnog filtera koji čine tri tipa:

• A - ravne linije (strelice upućuju na smjer prodiranja vlage unutar bušotine);

• B - koso, zabilježite porast u smjeru unutarnje šupljine bušotine, što je u osnovi važno;
• C - konusni.

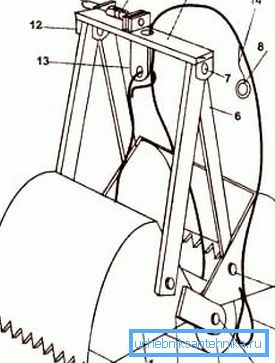

• Treće, različite metode i sredstva mogu se koristiti za čišćenje unutarnje šupljine bušotine, na kraju uvijek postoji strugalica, vapna i ljestve, ali za velike radove, kantu koja je izrađena prema sljedećoj shemi je vrlo korisna;

• 1 - par kanti;
• 2 valjak za namatanje kabela;
• 3 - valjak za valjak;
• 4 - kabel;
• 5 i 7 - M8 vijaka, kao što je 6 na crtežu;
• 6 - potisak, u dizajnu svojih 4 komada;

• 8-prsten za fiksiranje položaja kante;
• 9 - poprečno;
• 10 - kompresijska opruga;
• 11 - šipka za zaključavanje;
• 12 oka;
• 13 - poluproshin;
• 14 - tanki kabel.

• Četvrto, takozvani Abyssinian može biti jednostavnija inačica bunara, koja je prilično slična bunaru, a zbog svoje "nepretencioznosti" često se gradi točno u podrumu kuće. Crteži abisinskog bunara su vrlo jednostavni:

• A - nepovratni ventil, bez kojeg niti jedna jažica ne može raditi;

• B-cjedilo zavareno na cijev;
• C - okretni konus - to nije u stanju riješiti problem s vodom na velikim dubinama vodonosnika, ali s površinskom vodom (do 4 metra) savršeno se savije.

nalazi

Upute za stvaranje vodene bušotine i vrstu crteža snažno ovise o svrsi ove strukture. Naravno, na različite načine možete pronaći mnogo zajedničkih značajki. No postoje značajne razlike, prvenstveno u organizaciji dna.

Kako se ne bi zbunili u moguća rješenja, pazite da pogledate dodatni videozapis u ovom članku, koji će vam pomoći u sistematizaciji svih znanja.
