D20 kuglasti ventil - kako ne biste pogriješili prilikom

Broj ključnih parametara koji treba uzeti u obzir prilikom odabira ventila, je promjer, ta veličina mora točno odgovarati dimenzijama cijevi, inače možete zaboraviti na nepropusnost zgloba. Za nepripremljenu osobu neka zbunjenost može biti uzrokovana upotrebom takvih oznaka kao "uvjetni promjer" ili veličine lumena, pa je u početku potrebno razjasniti ovo pitanje.

Mali obrazovni program

Svaki je upoznat s konceptom promjera, ali koncept nominalnog promjera (D ili DN) koristi se za cijevi, kao i za zaustavljanje i regulacijske ventile. Na primjer, u vodovodima se pohranjuje oznaka kuglastog ventila od 20 mm što podrazumijeva količinu razmaka.

Ovim se konceptom misli na unutarnji promjer, zaokružen na najbližu standardnu ​​vrijednost. Potpuni popis standardnih vrijednosti DN-a može se naći u GOST 28338-89, minimalna vrijednost je 2,5 mm, a maksimum 4000 mm.

Glavna zbrka proizlazi iz činjenice da u 99% slučajeva stvarni unutarnji promjer nije jednak nominalnom (uvjetnom). Ako, na primjer, uzmemo standardnu ​​metalnu cijev plina s vanjskom dimenzijom od 159 mm, tada će stvarna veličina otvora ovisiti o debljini stijenke. Dakle, s debljinom metala od 6 mm, to će biti jednako 147 mm, a sa zidom od 8 mm - 143 mm.

Ali ako pogledate vrijednosti navedene u standardu, ispada da je isti nominalni promjer - DN150 (ili DN150) - prikladan za oba slučaja. Isti princip djeluje i kod manjih veličina, to treba uzeti u obzir prilikom odabira ventila. Na primjer, kuglasti ventil DN 20 ima nominalnu veličinu od 20 mm, što znači da je pogodna samo za ugradnju na cijev s odgovarajućim promjerom.

Obratite pažnju! Na prvi pogled, takvo zapisivanje izgleda smiješno, ali nije. Zapravo, korak između standardnih vrijednosti prihvaćen je tako da se propusnost svake slijedeće vrijednosti lumena povećava za oko 60-70%. To olakšava odabir cjevovoda u fazi obračuna vodovoda, plinovoda i toplinskih cjevovoda.

Uređaj, odabir i ugradnja kuglastog ventila

Što se tiče strukture takvog uređaja, ona se ne mijenja ovisno o veličini. Ako ponekad, umjesto gumba, instaliran električni pogon za okretanje lopatice, potrebno je kada se veliki gumb ne može jednostavno okrenuti zbog nedostatka slobodnog prostora.

Što tražiti pri odabiru

Još jedna poteškoća u odabiru određenog modela kuglastog ventila može biti pretvorba veličine pola u mjerni podatak i odabir odgovarajuće vrijednosti DN (DN). Na primjer, kuglasti ventil DN20 pogodan je za ugradnju na VGP cijev s vanjskim promjerom od 26,8 mm, pri čemu je veličina navoja jednaka? inča.

Korespondencija veličine inča veličine navoja, DN i vanjske veličine cijevi navedena je u tablici.

Korespondencija između uvjetnog prolaza i vanjskog promjera cijevi

Obratite pažnju! Tablica prikazuje podatke samo za najčešće veličine koje se koriste u privatnoj konstrukciji.

Tablica pokazuje značajnu razliku između cijevi različitih tipova, čak i unutar iste veličine ventila. To se objašnjava različitom debljinom stijenki cijevi, kao i činjenicom da je unutarnji promjer označen metalnom šipkom, ali za plastične proizvode - vanjski promjer.

I iako je cijena jednostavnog kuglastog ventila mala (jednostavni modeli polipropilena koštaju manje od 200 rubalja), još je bolje da odmah obratite pažnju na ove suptilnosti.

Značajke polipropilenskih dizalica

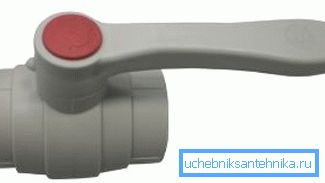

Relativno nedavno, PP kuglasti ventili su se pojavili na tržištu. U takvim uređajima dizajn dijela za blokiranje ostaje nepromijenjen - iste metalne kuglice s prolaznim rupama, no tijelo je izrađeno od polipropilena. U tom slučaju, prije broja koji označava količinu čišćenja, nakon čega slijedi skraćenica koja označava vrstu materijala koji se koristi.

Na primjer, ulazni kuglasti ventil PPRC 20 znači da je tijelo načinjeno od polipropilena tipa 3 (slučajni kopolimer), a nazivni promjer je 20 mm.

Obratite pažnju! Za ugradnju konvencionalnog modela s metalnim kućištem obično se koriste odvojive veze. U slučaju analognog PP smisla je koristiti spajanje lemljenjem.

Upute za montažu ne razlikuju se od povezivanja konvencionalnih PP cijevi:

• Za spajanje se koristi posebna "lemilica".. Grijaći element takvog uređaja oblikovan je na takav način da se mogu staviti cijevi različitih promjera. Pištolj i cijev stavljaju se na grijaći element i zagrijavaju kratko vrijeme;

• nakon toga morate brzo ukloniti oba elementa iz lemljenog lemda i staviti kraj cijevi u slavinu. Ako se polipropilen dovoljno zagrijava, onda je dio toga trebao jednostavno biti istisnut tijekom instalacije, to je normalno.

Navedena veza smatra se najjednostavnijim, ali nije bez nedostataka. Glavno se može smatrati pojavom značajnog lokalnog otpora. Ako npr. Kuglasti ventil PP 20 s cijevi, tada cijev Du biti će jednaka samo 15 mm, a u dizalici - 20 mm.

Prema tome, kada protok prolazi kroz spoj, zbog promjena u promjerima, turbulencija će nastati na ulazu, a na izlazu će se stvoriti povećano opterećenje na varenju.

To se može izbjeći na dva načina:

• koristeći odvojivu vezu, na primjer, isti Amerikanac;
• pomoću PP spojke, u ovom slučaju možete koristiti zavarivanje. Korištenje spojke omogućit će vam spajanje cijevi i slavine na kraj, tako da ništa ne ometa protok. Nijedna od ovih metoda ne komplicira sam proces, tako da se instalacija može obaviti ručno.

sažimanje

Odabir kuglastih ventila nije takav jednostavan zadatak koji se na prvi pogled može činiti. Morate jasno razumjeti razliku između koncepata kao što su nominalni i stvarni promjeri, da biste mogli pretvoriti metričke dimenzije u inčni i obrnuto.

Predložene informacije neće zbuniti oznaku ventila i upravljačkih ventila i osigurati točan izbor. Video u ovom članku je kratak pregled različitih vrsta kuglastih ventila.
