Dizalica 11b27p1: uređaj, značajke, verzije, značajke

Kako radi 11B27p1 mjedeni kuglasti ventil? Koji su mediji, temperature i tlakovi namijenjeni? Koje se dizajne ovog proizvoda mogu naći na prodaji? Konačno, kako proizvođač preporučuje instaliranje i korištenje ovog proizvoda? Shvatimo.

Naš junak.

opis

uređaj

Kuglasti ventil 11b27p tradicionalno je uređen za ovaj tip ventila:

  • Funkcija vrata provodi se lopta s prolaznim kanalom u njemu.
  • Rotacija se prenosi iz ručke do kugle kroz kljun koji prolazi kroz sklopivi tijelo.
  • Brtvljenje kugle i matične ploče izrađena je od polimernih brtvenih prstena.

Navedite: polimerni stem sealer nije jedino rješenje za kuglasti ventili. Uz to se često koriste gumeni prstenovi - nažalost, daleko manje otporni na trošenje.

Koji je materijal napravljen? Ovisno o proizvođaču, ovdje su moguće male varijacije razreda legure. Dakle, tehničke karakteristike 11b27p dizalice koje smo dobili od nas će biti najčešća, ali ne i jedina mogućnost.

Građevni element materijal
kućište Brass LS59-1 (GOST 15527-2004)
Kuglasti ventil Brass LS59-1 s premazom H9X (legura nikla i kroma)
rukovati Aluminij AK-7 obložen epoksi poliesterskom bojom
sabijač Fluoroplastični F4

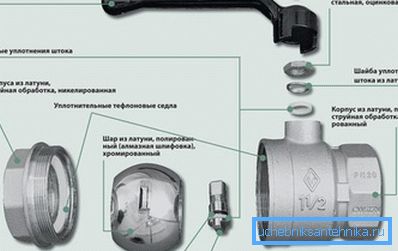

Uređaj kuglastog ventila.

Zanimljivo: boja ručke označava područje primjene proizvoda. Crvena označava ventile za vruću i hladnu vodu. Plinski ventil 11b27p označen je žutom bojom.

karakteristike

Glavne tehničke karakteristike kuglastog ventila 11b27p1 su sasvim obične:

  • Radni tlak je 16 atmosfera. Zapravo je naznačeno u označavanju proizvoda: natpis tipa DU25 RU16 ukazuje na to da imamo ventil s nazivnim promjerom od 25 mm i radnim tlakom od 16 kgf / cm2.
  • Raspon radne temperature - od -30 (za transport plina) do +150.

Cijena ventila DN15 RU16 iznosi 96 rubalja; s povećanjem nominalne veličine, razumljivo se povećava. Uzgoj i pokazatelji težine:

Nominalna veličina Duljina montaže, mm Težina, kg
DN15 50 0,158
DN20 57 0.290
DN25 72 0.540
DN32 90 1300
DN40 110 2000
DN50 115 2600

Potpuni popis radnih medija s kojima ventil može raditi nisu dani od proizvođača, oni su ograničeni na sve tekuće i plinovite tvari koje nisu agresivne na materijale proizvoda.

Izvršne opcije

Popis varijacija također ne udara duljinu.

Brojni trgovci mogu ponuditi odabranog kupca:

  1. Dvije verzije ručice i leptira. Prva je prikladna jer zahtijeva manje napora za premještanje zatvarača; drugi je tražen gdje je potrebna kompaktnost.

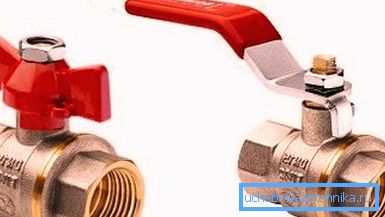

Leptir i poluga.
  1. Nekoliko načina spajanja - vanjska nit, unutarnja nit, američka, i njihove različite kombinacije.

Preporuke za ugradnju i održavanje

  • Prije montaže ventila, ispitajte je za pukotine, deformacije i provjerite njezinu izvedbu okretanjem ručke. Trebalo bi se glatko okrenuti, bez nalijeganja i umjerenim naporima.
  • Dizalica se montira u potpuno otvorenom položaju. Uputa je osmišljena kako bi spriječila ulazak krhotina između trupova i sjedala.
  • Preporučljivo je koristiti FUM traku ili sanitarni lan kao reel.

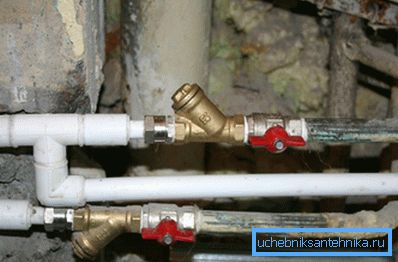

Teme prikupljene na vrpci FUM.

Fotografski komentar: FUM traka daje curenje s minimalnim narezivanjem navoja, stoga je bolje zamijeniti polimernim navojem. Poželjno je impregnirati lan s bojom, lakom ili silikonskim brtvilom za cijevi: tada se neće truliti u dodiru s vodom.

  • Ventil s unutarnjim navojem pričvršćen je na spojnu cijev 3-4 puta do udobnog položaja ručke. Okretanje s velikim naporima neprihvatljivo je: bolje je rastaviti ventil, ponovno navijati navoj i ponovno pričvrstiti kućište na bradavicu.
  • Kao alat za montažu ventila vlastitim rukama, proizvođači preporučuju uporabu otvorenog ključa. Pokušaj da ga zategnemo s plinskim ključem siguran je način da ispucate trup: spužve istiskuju relativno tanku mjedenu s opasnom silom.
  • Održavanje se svodi na zatezanje matice igle dok pečat napreduje. U pravilu, potreba za to se događa nakon 1000 ili više ciklusa; cijeli život proizvoda procijenjen je na 4 do 10 tisuća ciklusa. U domaćem kontekstu ovo značenje može se smatrati sinonimom riječi vječnost.

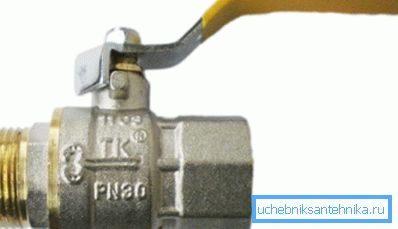

Matica, omogućujući vam stezanje brtve, skriva se ispod ručke.

procjena

Karakteristike koje daju trgovci i proizvođači su bezlični i ne daju odgovor na glavno pitanje: vrijedi li kupiti ovaj proizvod?

Da. Definitivno.

Prije nas je iznimno dobar predstavnik modernih ventila.

  1. Svi 11b27p - puni provrt. Rupa na vratima odgovara promjeru cijevi koju treba povezati, što znači minimalni hidraulički otpor. Zapravo, ventil ne uzrokuje veći pad tlaka nego dio polimerne cijevi iste duljine.
  2. Ventili su montirani u bilo kojem smjeru medija za protok. Na taj se način dobro uspoređuju s bilo kojim vijčanim ventilom koji se s protustrujom stalno prijeti prekidom ventila.
  3. O vječnoj noćnoj more vodoopskrbe - potrebu za periodičnim preispitivanjem i održavanjem ventila - možete napokon potpuno zaboraviti. Ne, revizija je još poželjna; ali sada se svodi na periodični (jednom svakih 1-2 godina) okretanja ručke ventila.
  4. Konačno, proizvodnja prema domaćim standardima i TU znači da kupac neće naletjeti na drugo čudo s silom koji se srušio na prvi kontakt s ključem. Zapravo, žuta boja mjedi bez kromiranja ne ostavlja mjesta sumnji.

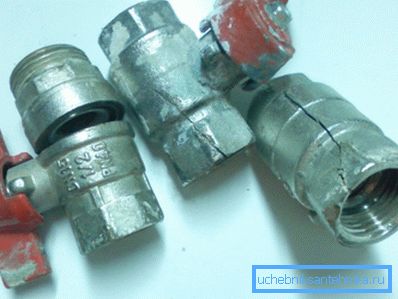

Ventili s siluminijskim tijelima rijetko preživljavaju instalaciju.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju pri odabiru materijala za vlastite projekte. Dodatne tematske informacije, kao i obično, nude video u ovom članku. Sretno!
