Dizalica za mjerač tlaka - značajke i svrha ove vrste
Manometrijska slavina važan je element svakog sustava u kojem je neophodno stalno praćenje tlaka radnog medija. Ovaj se element razlikuje od konvencionalnih ventila i obavlja nekoliko drugih funkcija. U ovom članku ćemo razmotriti glavne značajke dizajna ove grupe proizvoda, opseg njihove primjene i osnovne zahtjeve za čvorove.
Opseg primjene
Takvi se nacrti koriste prilično široko, ali najčešće se koriste u sljedećim slučajevima:
| Na kotlovima za grijanje | Ovaj tip konstrukcije karakterizira povećana razina opasnosti, pa je kontrola tlaka od najveće važnosti. Korištenje trosmjerne dizalice olakšava rad |
| Na komunikacijskim mrežama | Ako je glavni instrument za mjerenje tlaka stacioniran, onda je upravljački instrument kojim se podaci uspoređuju s glavnim pokazateljima. Ova opcija ne samo da vam omogućuje kontrolu očitanja, već ako je potrebno, privremeno koristite manometar kao glavnu |
| Za čišćenje cijevi sifona | Za obavljanje ovog periodički neophodnog događaja najlakši je način instalirati dizalicu na koju možete staviti sve potrebne instrumente i puhati cijev sifona |
| Za periodični pregled | Još jedan slučaj upotrebe - ako nije potrebno periodično praćenje očitanja, ali s vremena na vrijeme još trebate ukloniti podatke, dizalica će biti najlakše rješenje. |
Značajke dizajna
Valja napomenuti da svi takvi čvorovi proizvedeni u našoj zemlji moraju biti u skladu sa standardima GOST-a, izbor određenog regulatornog akta ovisi o modifikaciji čvora. Ako prodavatelj ima dokumente koji potvrđuju sukladnost sa standardima, dizalica je pouzdana i može se koristiti gotovo svugdje. (Vidi također članak Vodene cijevi: značajke.)
Načelo rada
Troputni kuglasti ventil za mjerač tlaka ima sljedeće odredbe:
- U prvom položaju mjerni dio mjerača spojen je na radni medij unutar cjevovoda. To jest, u ovom položaju i mjerenje pokazatelja, pa je moguće nazvati ga radi, sve je jednostavno: kada se dobiju potrebni podaci, potrebno je promijeniti položaj na jedno od sljedećeg.
- Drugi položaj - odspajanje od radne okoline, mjerni uređaj je spojen na okolni zrak.. U tom slučaju, očitanja bi trebala biti 0, ako to nije slučaj, onda mjerač tlaka nije uspio. U tom položaju, sustav se nalazi pretežno.
- U trećem položaju, mjernu jedinicu se izdvaja iz obje radne komunikacije i od vanjskog zraka, ali sustav djeluje u interakciji s vanjskim okruženjem, što omogućuje pročišćavanje cijevi sifona u mjeračima tlaka. Ova je funkcija posebna i teško ćete ga koristiti u normalnim uvjetima (pogotovo jer su upute za izvođenje radova vrlo složene).
- Dizalica ima četvrto mjesto, ne radi i koristi se samo prilikom spajanja ili odspajanja manometra. Može se reći da je ovo montažni položaj.
Savjet! Kako bi temeljito razumjeli odredbe, stručnjak to mora učiniti po prvi put, koji će pokazati točan slijed djelovanja.
Kriteriji za odabir
Ako trebate kupiti slavinu za mjerač tlaka, slijedite nekoliko važnih preporuka:
- Potrebno je znati svrhu korištenja i značajke rada: približan tlak u sustavu, priroda medija (plin, tekućina, itd.), Temperaturni raspon rada. Sve to vam omogućuje da odaberete opciju koja najbolje odgovara vašim potrebama.

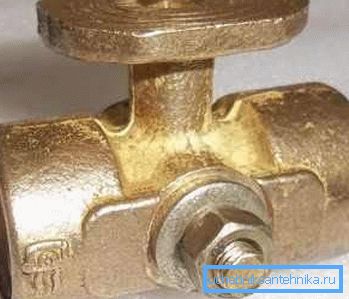

- Također je vrlo važno kupiti kvalitetan proizvod, čija svojstva čvrstoće udovoljavaju najvišim zahtjevima. Tipično, tijelo je izrađeno od čelika ili mesinga, a njegova debljina bi trebala biti prilično velika - to označava pouzdanost mjesta i otpornost na stres. Cijena je pokazatelj kvalitete, ne biste trebali dobiti najviše proračunskih rješenja, jer najčešće njegove karakteristike nisu baš dobre.
Obratite pažnju! Neki sustavi zahtijevaju nestandardne uređaje tipa, mogu se kupiti od specijaliziranih tvrtki. U pravilu, u takvim slučajevima, svi potrebni parametri određuju se u fazi projektiranja, što vam omogućuje da unaprijed brinete o naručivanju potrebnih čvorova.
- Drugi vrlo važan parametar je metoda pričvršćivanja, najčešće se koristi navojna veza cijevi, no njezini parametri mogu biti različiti. Na primjer, s jedne strane može postojati vanjska nit, a s druge, unutarnja nit, sve to treba unaprijed predvidjeti, tako da ne morate ponovo napuniti sustav ili se vratiti i zamijeniti sklop. Osim toga, ne zaboravite o parametrima niti - oni mogu biti različiti.

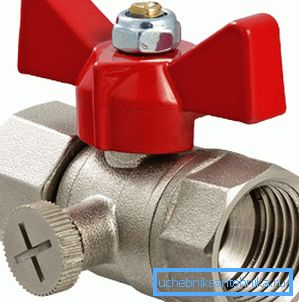

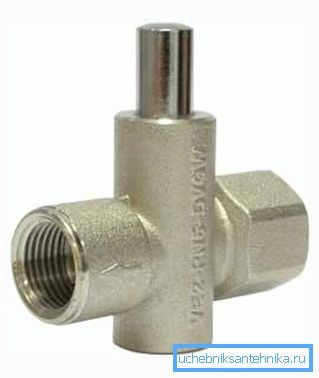

- Konačno, zadnji važan faktor je vrsta dizalice. Ovdje možemo razlikovati dvije glavne opcije - klasičnu kuglu, koja ima visoku pouzdanost, jednostavnost i nisku cijenu, te napredniji gumb koji, iako vrijedi više, razlikuje se po svojoj jednostavnosti rada.
zaključak
Ventili za mjerač tlaka važan su element sustava koji omogućuje praćenje performansi glavnih mjernih jedinica. Videozapis u ovom članku će detaljnije opisati neke važne točke.
