Du50 kuglasti ventil: opcije, veličine, značajke
Kuglasti ventil Dn50 može se koristiti kao zaustavni ventil za transport kroz cjevovode i skladištenje u spremnicima raznih tekućina i plinova. Takvi se uređaji razlikuju po načinu pričvršćivanja, koji mogu biti flankirani, spojeni i zavareni (lemljenje) te materijali za proizvodnju, gdje se koriste čelik, mjed, polietilen i polipropilen.
Različiti uređaji za zaključavanje mogu imati svoje tehničke karakteristike i međusobno se razlikuju u tim pokazateljima, što će biti razmatrano u nastavku. Također, pozornost će vam biti ponuđena tematska demonstracija videozapisa u ovom članku.
Zaustavite ventile DN 50 mm
Napomena. Ako pogledate naljepnicu, kuglasti ventil 50 mm obično ima dodatnu kraticu u oznaci. Na primjer, ispred milimetara nalaze se slova Doo ili Dn - i jedan i drugi znači uvjetni ili vanjski promjer. I ovdje, ako nađete kraticu KSHTsP (umjesto P može biti F, M ili K), to će značiti da imate prednji kuglasti ventil s kugličnim kuglicom (flaniran, povezan ili kombiniran).
Opće opcije
- Ventili za zatvaranje s prirubnicom, zavareni (za zavarivanje) i spojke za spajanje se obično izrađuju u rasponu od DN od 15 do 500 mm, koji je dizajniran za nominalni tlak (Ru) od 1,6 do 4,0 MPa.
- U većini slučajeva, dizalice s takvim dimenzijama (Dn 50) koriste se u industrijskim, industrijskim i javnim zgradama, cjevovodi za pumpanje naftnih derivata, vode i plina, kao i u spremnicima za njihovu pohranu. Međutim, uređaji za zaključavanje s takvim dimenzijama instaliraju se vlastitim rukama iu svakodnevnom životu, na primjer, s autonomnim grijanjem za dizalice, kotlove ili spremnike za spremanje vode i dizelskog goriva.
- Proizvodnja ventila i armatura provodi se u skladu s GOST 21345-78 i GOST 28343-89, kao iu skladu s TU 04671406-003-98. Za područja s umjerenom i hladnom klimom, certificiranje se provodi prema UHL GOST 15150 GOSGORTEKHNADZOR Rusije.
Pregled proizvoda
Takve su dizalice obično izrađene od čelika Art. 20, 09G2 i 1218N10T, dok maksimalni radni tlak (Ru) ostaje nepromijenjen - od 1,6 MPa do 4,0 MPa. Metode instalacije (veze) mogu se razlikovati ovisno o konfiguraciji, tako da mogu biti KSHTsF, KShTsP, KShTsM ili KShTsK.
DN | PN | KODEKS KSHTsF | d | D | D1 | D2 | G | h | H | ja | L | Masa (kg) |
15 | 40 | 015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 130 | 1.8 |
20 | 40 | 020.040.02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 150 | 2.2 |
25 | 40 | 025.040.02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 160 | 2.7 |
32 | 40 | 032.040.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 180 | 3.7 |
40 | 40 | 040.040.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 200 | 4.6 |
50 | 40 | 050.040.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 230 | 6.1 |
65 | 16 | 065.016.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
65 | 25 | 065.025.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
80 | 16 | 080 / 70,016.02 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 280 | 11.2 |
80 | 25 | 080 / 70,025,02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 280 | 12 |
100 | 16 | 100 / 80,016.02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 300 | 15 |
100 | 25 | 100 / 80,025,02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 300 | 15 |
125 | 16 | 125 / 100,016.02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 325 | 27,5 |
125 | 25 | 125 / 100,025,02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 325 | 28.5 |
150 | 16 | 150 / 125,016.02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 350 | 36 |
150 | 25 | 150 / 125,025,02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 350 | 37 |
200 | 16 | 200 / 150,016.02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | 200 / 150,025,02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | 250 / 200,016.02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | 250 / 200,025,02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
300 * | 16 | 300 / 250,016.02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | - | 750 | 155 |
350 * | 16 | 350 / 300,016.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | - | 750 | 276 |
500 * | 16 | 500 / 400,016.02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | - | 990 | 610 |

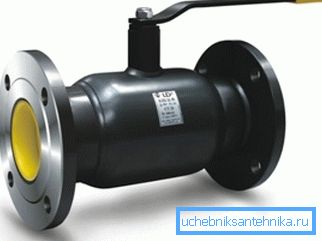

Tehnički parametri za KSHTsF
Napomena. KSHTsF se najvećim dijelom koristi na industrijskim mjestima.
Ballomax DN, (mm) | Čl. | Prednja vrata | DH | d | t | L | H1 | H2 | Težina, kg | |
10 | 71.102 .010 | 10 | 38 | 17.2 | 1.8 | 210 | 50 | 116 | 140 | 0,8 |
15 | 71.102 .015 | 10 | 38 | 21.3 | 2 | 210 | 50 | 116 | 140 | 0,8 |
20 | 74 .102 .020 | 15 | 42 | 26.9 | 2.3 | 230 | 47 | 115 | 140 | 0,8 |
25 | 74,102,025 | 20 | 51 | 33,7 | 2.6 | 230 | 47 | 120 | 140 | 1 |
32 | 74,102,032 | 25 | 57 | 42.4 | 2.6 | 260 | 48 | 124 | 140 | 1.4 |
40 | 74,102,040 | 32 | 76 | 48.3 | 2.6 | 260 | 41 | 129 | 180 | 2.1 |
50 | 74,102,050 | 40 | 89 | 57 | 2.94 | 300 | 41 | 135 | 180 | 3 |
Tablica parametara KShTsP Du 10-50 mm Ru 4,0 MPa (40kg / cm2)
Označivanje KSHZ RMHS (RMUS) | DN | L | G | H | |
16-6 | 6 | 70 | 1/4 | 112 | 110 |
25-6 | 76 | ||||
40-6 | 76 | ||||
16-10 | 10 | 75 | 3/8 | 112 | 134 |
25-10 | 80 | ||||
40-10 | 80 | ||||
16-15 | 15 | 85 | 1/2 | 125 | 123 |
25-15 | 105 | ||||
40-15 | 105 | ||||
16-20 | 20 | 95 | 3/4 | 136 | 134 |
25-20 | 110 | ||||
40-20 | 110 | ||||
16-25 | 25 | 105 | 1 | 127 | 174 |
25-25 | 120 | ||||
40-25 | 120 | ||||
16-32 | 32 | 120 | 1 1/4 | 215 | 184 |
25-32 | 145 | ||||
40-32 | 145 | ||||
16-40 | 40 | 130 | 1 1/2 | 215 | 231,5 |
25-40 | 150 | ||||
40-40 | 150 | ||||
16-50 | 50 | 150 | 2 | 280 | 233 |
16-65 | 65 | 185 | 2 1/2 | 280 | 233 |
16-80 | 80 | 205 | 3 | 342 | 330 |
Tablica dimenzija i montažnih dimenzija KSHTsM Du 6-80 mm
Pogled. primjena | Za plin 10 bar, za vodu 16 bara |
SDR | SDR11 |
materijal | PE80 / PE100, PE2406 / PE3408 |
Otvaranje / zatvaranje | ? rotacija |
temperatura | Od -29 do 600ê |
Vrsta prolaza | Cijeli provrt |
Pomoćna šipka tipa | Teleskopsko proširenje |
Vrsta čišćenja | Bez čišćenja, 1 čišćenja, 2 čišćenja |
Zavarivanje tijela i utičnica | Električna ili spojka |
Ispitni standardi | EN 1555, ANSI / ASTM B16. 40 |
Tablica SDR11
Napomena. Polietilenski uređaji koriste se za podzemnu instalaciju.

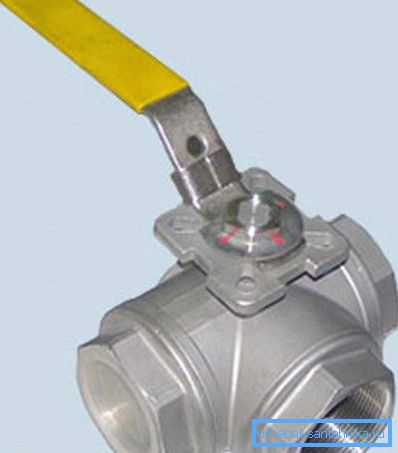

Kombinirane dizalice se međusobno razlikuju od priključnih ventila, no kao i njihove cijene, samo KShTsK može imati američki, montiran ili filtriran umjesto vanjskih cijevnih niti, a zatim se njihovi troškovi povećavaju.
Polipropilenski uređaji izuzetno su popularni za krugove za vodu i grijanje za autonomno zagrijavanje - u većini slučajeva sada je metal preferirao PPR i to ne čudi. Takve jedinice mogu izdržati radne temperature do 100 ° C i radni tlak do 10 bara što je dovoljno za normalne uvjete. Spajanje sličnih uređaja s cjevovodom vrši se lemljenjem ili zavarivanjem posebnim lemilom za lemljenje.
zaključak

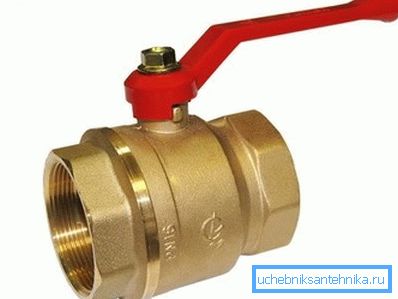

Zaključno, valja reći da u svakodnevnom životu možete uglavnom imati koristi od mesinga KShTsM i KShTSK, kao i polipropilenskim slavinama za lemljenje. Uvijek ih možete sami instalirati, ako to slijedi upute proizvođača.
