Električni ventil za vodu s osjetnikom propuštanja

10-08-2018
Opskrba vodom

Električna slavina s osjetnikom propuštanja pomaže u sprječavanju problema poput poplave kućišta. Stoga su takvi uređaji nedavno postali vrlo popularni među stanovnicima apartmana i kuća. U nastavku se bliži pogled na koji je sličan sustav i kako je montiran.

Električni kuglasti ventil

Načelo rada

Danas postoje dvije vrste senzora:

  • Žičani uređaji koji se povezuju s regulatorom pomoću žica;
  • Bežično - pošaljite radio signal upravljaču.

U svakom slučaju, shema sustava je sljedeća:

  • Kada je senzor uronjen u vodu, njegovi stupovi postaju zatvoreni, zbog čega uređaj šalje signal upravljaču.
  • Zatim upravljač prenosi električni impuls na vodeni ventil pomoću električnog pogona koji odbija vodu.

Ne traje duže od petnaest sekundi za zatvaranje ventila nakon pokretanja senzora. Za nastavak napajanja vode morate pritisnuti posebnu tipku koja se nalazi na kućištu električnog pogona. Sposobno instaliran sustav jamči zaštitu od naglog curenja vodoopskrbnog sustava ili sustava grijanja.

Glavni elementi sustava zaštite od poplava

Sastoji se sustav

Dakle, s načelom sustava kojeg smo pročitali. Sada ćemo pažljivije pogledati značajke elemenata kojih se sastoje.

Električna dizalica

Ovaj uređaj je ventil u obliku kuglastog ventila s električnim pogonom. Razlika od mehaničkog kuglastog ventila je samo da položaj elementa za zabravljivanje nije reguliran polugom, već električnim motorom.

Savjet! Vrlo je teško instalirati kuglasti ventil električnim pogonom s vlastitim rukama jer je spojen preko priključne kutije s PVS3x0.5 kabelom za napajanje. Stoga je ovaj posao bolji povjeriti stručnjaka.

Za brtvljenje spoja mehanizma za zaključavanje s električnim pogonom, brtveni prstenovi su uključeni u komplet uređaja. U pravilu, izrađeni su od legura koje su otporne na habanje i onečišćenje. Sustav kuglastih kuglanja obično je izrađen od nehrđajućeg čelika i karakterizira dobra izdržljivost.

Električna dizalica domaćeg proizvođača

Sljedeći materijali mogu se koristiti za izradu tijela uređaja:

  • Lijevano željezo;
  • bronce;
  • Nehrđajući čelik ili druge metalne legure.

Treba napomenuti da električni pogoni mogu biti dizajnirani za različite napone, najčešće za svrhe u kojima se koriste, kuglični ventili s električnim 24v DC i 12V DC.

U pravilu, postavite električni pogon na kuglasti ventil 1 - 2 inča, 1 inč i? inch promjer. Često uređaji ne samo da mogu blokirati protok vode nego i dati zvuk ili svjetlosni signal.

Savjet! Prije kuglastog ventila preporuča se korištenje filtera za pročišćavanje vode. U ovom slučaju, njihov se život povećava.

Ispod su i druge karakteristike koje imaju kuglasti ventili s električnim pogonom za kuću:

Potrošnja energije 7 W pri zatvaranju
Vrijeme je za potpuno zatvaranje 5-7 sekundi
Raspon radne temperature -10 + 50 stupnjeva Celzijusa
Maksimalna temperatura tekućine +90 stupnjeva Celzijusa

Savjet! Ovi ventili se mogu koristiti ne samo u vodovodnim sustavima, već i grijanje. Štoviše, trosmjerni ventil s električnim pogonom za grijanje dopušta ne samo blokiranje protoka rashladnog sredstva, već i preusmjeravanje, na primjer, od radijatora do obilaznice.

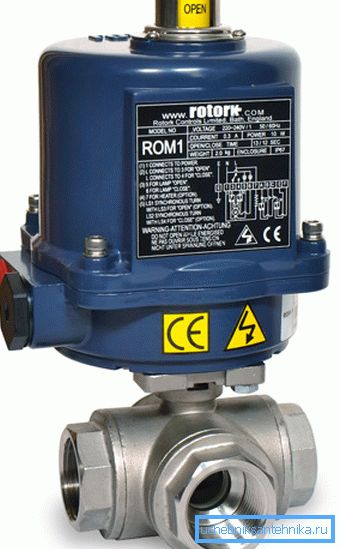

Elektronički kuglasti ventil s trotočnim pogonom od strane proizvođača

Senzor propuštanja vode

Ugrađena na mjestima gdje postoji najveća šansa za curenje:

  • U blizini strojeva za pranje rublja;
  • kupke;
  • U blizini umivaonika;
  • Tuš kabine itd.

Kao što je gore spomenuto, kada voda ulazi u senzor, šalje signal upravljaču. Ti uređaji moraju biti priključeni na siguran izvor napajanja tako da, ako slučajno dodirnete ploče, nećete dobiti električni udar.

Obratite pažnju! Proizvođači preporučuju svaka tri mjeseca da obrišu pločice uređaja mokrom spužvom. Ova se operacija provodi kao profilaksa i provjerava rad sustava.

Na prodaji možete pronaći senzore i stranih i domaćih proizvođača. Cijena potonjeg je niža, a kvaliteta nije niža od stranih analoga.

kontrolor

Ovaj uređaj izvodi nekoliko funkcija:

  • Obrađuje signal senzora;
  • Daju napon električnom kugličnom ventilu;
  • Pruža snagu senzorima;
  • Pruža zvuk i svjetlo upozorenje.

Upravljač može biti smješten na bilo kojem dostupnom mjestu gdje voda ne može doći do njega. Broj elemenata u sustavu može biti različit, ovisno o značajkama njegove instalacije.

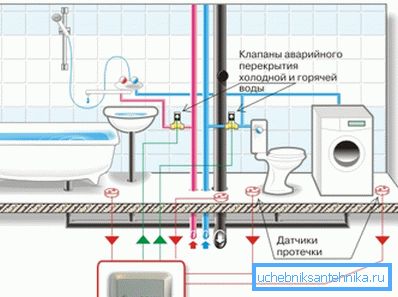

Dijagram sustava zaštite od poplava

Značajke instalacije

Prije instalacije sustava potrebno je sastaviti izgled svih njegovih elemenata. Zatim, sukladno shemi, morate osigurati da duljina spojnih žica bude dovoljna.

Instalacija se provodi u sljedećem redoslijedu:

  • Označena područja lokacije, dizalica, senzora i regulatora.
  • Prema shemi položio žice.
  • Kuglični ventili za sudar.
  • Instalirani senzori.
  • Spojite kontrolere.

U nastavku ćemo pogledati neke od tih operacija.

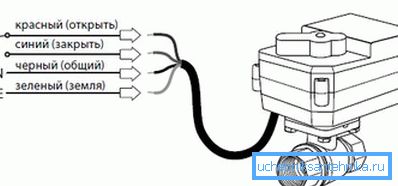

Dodirnite vezu

Umetnite kuglasti ventil

Ovaj uređaj je instaliran na ulazu cjevovoda nakon ručnih ventila. Strogo je zabranjeno koristiti kuglasti ventil za električni pogon umjesto ventila na ulazu.

Kao što je gore spomenuto, instalacija samog uređaja je najbolje ostavljena stručnjacima. Istodobno biste trebali odmah osigurati neprekinutu moć za to.

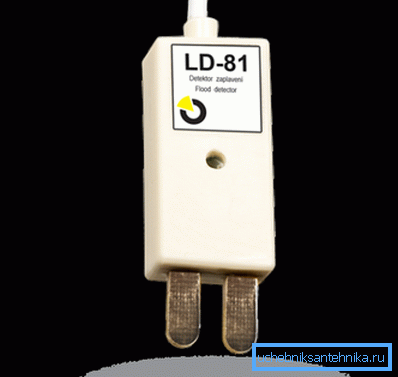

Na fotografiji - senzor poplave

Instalacija senzora

Senzor se može instalirati na dva načina:

  • Podno grijanje - uključuje umetanje senzora u podnu oblogu u područjima gdje se voda vjerojatno nakuplja u slučaju curenja. Kontaktne ploče u ovom slučaju dolaze na površinu tako da se podižu na visinu od nekoliko milimetara. Žica za uređaj provodi se u valovitoj cijevi.
  • Podno grijanje - uređaj je postavljen na podnu površinu s kontaktnim pločama prema dolje.
Kontroler zaštite od poplave

Instalacija regulatora

Snaga regulatora se isporučuje iz ormarića. Nula i faza spojeni su na uređaj prema shemi.

Instalacijski priručnik za ovaj uređaj je sljedeći:

  • Prvi korak je da napravite rupu u zidu za spojnu kutiju.
  • Zatim morate probiti žljebove za napajanje žica od mjesta naprave do ormarića napajanja, kao i na svakom kuglastom ventilu i senzoru.
  • Zatim se montažna kutija instalira na mjesto pripremljenu na zidu, a kontrolor je fiksiran u njemu.
  • Nakon toga morate ukloniti prednji poklopac uređaja i spojiti sve žice prema dijagramu.
  • Na kraju rada morate zamijeniti prednji poklopac kontrolera

Ako je sustav pravilno sastavljen, nakon što je uključen, indikator na kontroleru počinje svijetliti. U slučaju curenja, boja indikatora mijenja se od zelene do crvene boje, a zvučni signal zvuči. U isto vrijeme dizalica blokira vodu.

Ovdje su, možda, sve glavne točke instalacije sustava zaštite od poplava.

zaključak

Motorizirani kuglasti ventili s propusnim senzorima korisni su izum jer izbjegavaju niz ozbiljnih problema povezanih s poplavljanjem. Jedina stvar koju trebate pravilno instalirati sustav i testirati njegovu izvedbu.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
