Gost na dizalici: proučavamo postojeće normativne dokumente

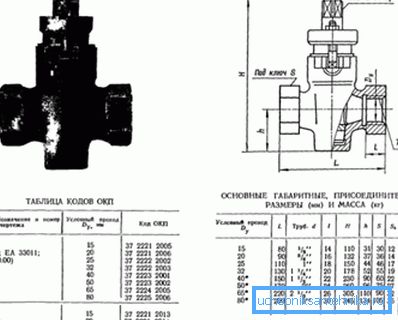

Svrha ovog članka je saznati koji državni standardi reguliraju proizvodnju ventila. Upoznat ćemo nekoliko aktualnih GOST-a i proučiti njihove osnovne zahtjeve. Idemo.

Popis

Počnimo s kratkim popisom dokumenata s kojima moramo uspostaviti kontakt.

• GOST 25809-96 Posvećena je vrsti i veličini miješalica i slavina.

Znatiželjno, uvezeni vodovod također se uglavnom uklapa u granice veličine dane standardom, jednostavno zato što njegove preporuke proizlaze iz obilježja ljudske anatomije.

• GOST 21345-2005 opisuje opće tehničke uvjete za proizvodnju kuglastih i plutonosnih dizalica. Uz neke rezervacije: oni su dizajnirani za cjevovode s tlakom do 250 atmosfere i ne mogu se koristiti u posebnim uvjetima (u nuklearnoj energiji, tijekom transportiranja korozivnih tekućina itd.).
• GOST 9544-2005 sadrži norme nepropusnosti za ventile i klasificira ih prema klasi nepropusnosti.
• GOST 10944-97 sadrži tehničke uvjete za proizvodnju regulacijskih dizalica (prigušnice, trokraži itd.).

GOST 25809-96

obilježavanje

Standard među ostalim postavlja standarde za označavanje slavina i miksera. U njihovom označavanju treba koristiti sljedeće oznake:

Upute za čitanje naljepnice su jednostavne i jednostavne.

Određivanje uključuje:

1. Vrsta sanitarne opreme (Cm ili Cr).
2. Niz slova.
3. Upućivanje na standard.

Dakle, SM-MDTSBA GOST 25908-96 je klasična kuhinjska slavina: osmišljena je za pranje, opremljena s dvije slavine, cijevi se ulažu kroz jednu središnju rupu, dok je slavina postavljena na sam sudoper, čep je opremljen aeratorom.

zahtjevi

Nećemo davati sve mogućnosti za proizvodnju slavina i miksera s osnovnim dimenzijama standarda: zainteresirani mogu se samostalno upoznati sa svojim cjelovitim tekstom.

Odaberite samo ključne točke.

• Oblik trupa, palca, grede i prekidača nije reguliran standardom i određen je radnim crtežima.
• Zidni mješalice trebaju imati središnju udaljenost na liniji, jednaka 100 ili 150 mm.

Međutim: u praksi se svi domaći proizvodi koji se mogu naći na tržištu proizvode s središnjom udaljenosti od 150 mm.

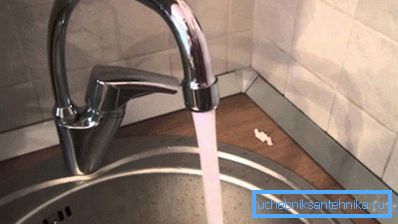

• Gandera treba isporučiti s aeratorom, ravninom (kratki vertikalni presjek koji sprječava prskanje vode u smjeru ruba sudopera) ili raspršivanje.

• Središnje miješalice mogu biti izrađene od lijevanog ili fleksibilnog obloga.

Autorova napomena: sada gotovo da nema prodanih primjeraka, što je dobra vijest. Zamjena miješalice za čaj - božićno drvce s vlastitim rukama povezano je s djelomičnom demontažom čelične opskrbe vodom, vrlo je naporan i traje najmanje sat vremena. Za usporedbu - mješalica na crijevima mijenja se za 15 minuta s dva prekida pušenja.

• Žice za spajanje crijeva za tuširanje na slavinu i lonac za navodnjavanje moraju biti veličine G1 / 2 (pola inča), za gus-G3 / 4 (tri četvrtine inča).
• Pločice na vozilu trebale bi biti montirane na otvore u sudoperima i umivaonicima veličine 34 mm.

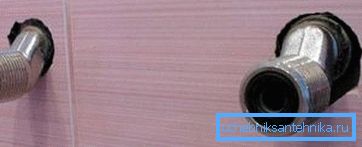

• Odstranjivači (ekscentrični za ugradnju na zidnu slavinu) moraju imati ekscentričnost od 3 mm. Kompenzira odstupanja instalacije cijevi od standardne udaljenosti od središta. Pored toga, oblik kosa treba omogućiti njihovo uvijanje: oni su opremljeni izbočinama iznutra ili vanjskim stranama.


• Mješalice moraju biti isporučene zajedno s punim kompletom crijeva i brtvila.

GOST 21345-2005

Standard ima status međunarodnog: usvojen je na području 12 država bivšeg SSSR-a. Potreba za zamjenom postojećeg GOST 21345-78 nastala je zbog razloga organizacijskih nego tehnoloških: kuglasti ventil u skladu s GOST 21345-78 nema ozbiljne strukturalne razlike od suvremenih kolega; dizajn stolnih ventila nije prošao temeljne promjene tijekom proteklog pola stoljeća.

Što bi trebao biti kuglasti ili kuglasti ventil prema GOST 21345-2005?

• U punoj nosnoj dizalici, efektivni promjer ne smije biti manji od 95% promjera ulazne mlaznice veličine do DN350 i ne manje od 92% veličine DN400 i više. Učinkovit promjer ventila sa suženim prolazom usklađen je s potrošačem.

Važno: moderni kuglasti ventili privlače, između ostalog, minimalni hidraulički otpor. Suženi prolaz smanjuje tu prednost u odnosu na plosnatu i vijčanu ventilu do minimuma.

• Nazivna veličina ventila u skladu s GOST-om mora odgovarati sljedećoj tablici:

• Prije montaže dizalice, svi njegovi dijelovi moraju se očistiti od prljavštine.
• Rubne površine utikača i kućišta utičnog ventila moraju biti presvučene bezvodnim mazivima.
• Zategnuta žlijezda može ući u utor sa maksimalno 30% svoje vlastite visine (ne manje od 2 mm).
• Prilikom montaže tijela na klinove, što je tipično za velike promjere, GOST na kuglastom ventilu zahtijeva da krajevi klinova izlaze iz matica najmanje jednom zavoju konca. Zglobovi su umotani u kućište sve dok se ne zaustavi.

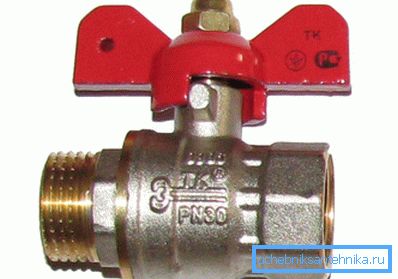

• Za ekstremne položaje ručke treba osigurati ograničenja.

Usput: šalice od pluta bez ručke ne, a ne mogu imati jedan u načelu.

• Dizalica može biti isporučena djelomično rastavljena, s ručicom ili mjenjačem (za proizvode velike promjere). Uklonjeni dijelovi pakirani su u isti spremnik.

GOST 9544-2005

Kako se kuglasti ventil klasificira prema GOST 9544-2005? Koji su uvjeti za nepropusnost vrata?

Počnimo s metodom ispitivanja. Provedene su na jednostavan i transparentan način: ventilni element hermetički je pričvršćen na cjevovod odgovarajućeg promjera, nakon čega se u njemu stvara radni tlak. Plinski ventili ispitani su komprimiranim zrakom; Za kontrolu curenja ventil se stavlja u vodu.

Vrijeme zadržavanja s kontrolom nepropusnosti mora biti u skladu sa sljedećom tablicom:

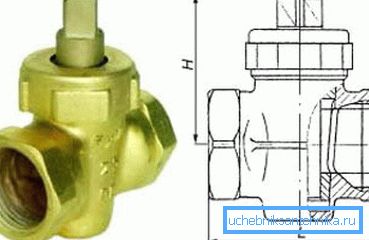

Zanimljivo je da je kuglasti ili kuglasti ventil u skladu s GOST 9544-93, zamijenjen GOST 9544-2005, testiran ne samo po promjeru već i vrsti brtve. Za metal-metal i ne-metalne brtve, trajanje ispitivanja variralo je.

Kako se hermetičke klase dodjeljuju? Dajmo tablicu zadatka klase ovisno o količini propuštanja na različitim nazivnim promjerima elementa ventila.

Napomena: klasa A je dodijeljena u nedostatku vidljivih propuštanja.

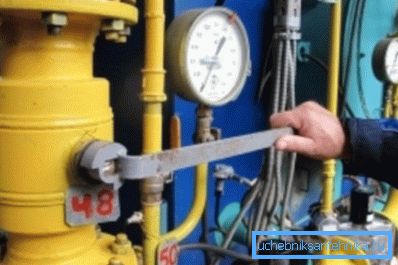

To je korisno: za sve tipove suvremenih kuglastih ventila, tipična klupa nepropusnosti je A. Istodobno, njihova cijena je približno jednaka, a često niža od cijene pluta, vijčanih ventila, čelika i ljeva od lijevanog željeza. Utjecaj takvog skupa kvaliteta prema željama kupaca vrlo je predvidljiv: ostale vrste ventila i pribora brzo su izbačene iz masovnog plinovoda.

GOST 10944-97

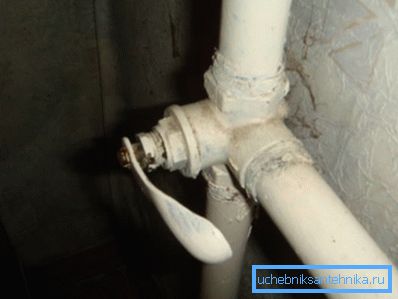

Ovaj GOST za trosmjerni ventil, prigušivač i druge regulacijske ventile za grijanje također ima međunarodni status; međutim, usvojen je samo u osam bivših sindikalnih republika. Istaknite glavne odredbe dokumenta.

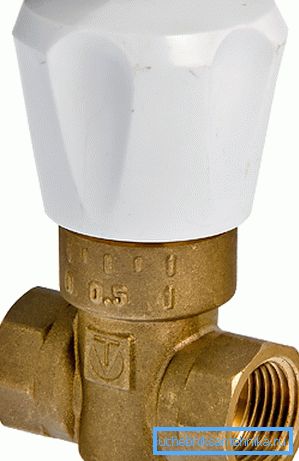

Standard se odnosi na reguliranje i blokiranje protoka rupa za rashladnu tekućinu, koja ostaje na raspolaganju pri temperaturama do + 150 ° C i tlaku od najmanje 10 kgf / cm2. Opisuje sve glavne vrste priključaka koji se koriste za grijanje - vijak, plut, kuglasti ventili i prigušnice (regulatorna jedinica je pokretna igličasta igla).

Označavanje proizvoda određuje:

1. Vrsta dizalice. Tako je slovo B označeno vijčanim ventilom, slovom P - cork, W - ball i D - prigušivačem.
2. Funkcionalnost. Evo popisa simbola:

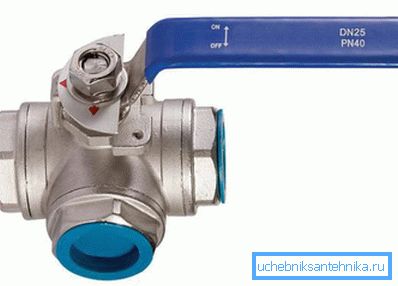

3. KRT - trosmjerna regulacija dizalica.
4. KRP - dizalica vrata koja reguliraju.
5. KRD - regulacija dvostrukog reguliranja dizalica.

• KRM - sklop regulacije dizalica.
• KZ - čep.

U zatvorenom položaju, ventilacijski ventili ne smiju prijeći DN20 i 30 cm3 / min više od 20 cm3 / min pri padu tlaka preko ventila od 10 kgf / cm2.

Ako slavina nije univerzalna i pogodna je samo za desnu ili lijevu instalaciju, dodatno je označena slovima P ili L.

Minimalni tlak ispitivanja koji se mora održavati sa svim standardnim elementima ventila je 15 atmosfera.

Vanjske površine dizalica se olakšavaju (očišćeni od oksida i ljestvice).

1. Kut između osi niti treba biti 90 ili 180 stupnjeva s točnošću od 1 stupnjeva.
2. Vrijeme do kvara (osobito bez zatezanja žlijezde) ne smije biti manje od 1000 ciklusa.
3. Materijal i konstrukcija ručke trebaju spriječiti zagrijavanje iznad + 40 ° C tijekom čitavog raspona radnih temperatura.
4. Uređaj treba isporučiti s limitatorima kretanja ručke u ekstremnim položajima. U ovom slučaju, dizajn ograničenja treba isključiti promjenu položaja u životnim uvjetima.
5. Proizvodnjom se dopušta uporaba sljedećih materijala:

• Mjed - za tijelo i zatvarač.
• Fluoroplastični - za brtvljenje zglobova.
• Ručke - od polipropilena, poliamida i polistirena s čeličnom jezgrom ili ugrađenim dijelovima.

Oznaka na kućištu treba navesti logotip proizvođača, nazivni promjer i maksimalni radni tlak, kao i vijčani ventili i prigušnice - smjer protoka rashladnog sredstva. Slučaj je označen konveksnim ili depresivnim fontom.

zaključak

Nadamo se da će naše poznanstvo s aktualnim regulatornim dokumentima biti korisno čitatelju. Video u ovom članku tradicionalno sadrži dodatne materijale o temama o kojima raspravljamo. Sretno!
