Hdpe dizalica: značajke dizajna i opseg primjene

Danas, sve češće, cijevi od HDPE - niskotlačni polietilen - koriste se u izgradnji domaćih i industrijskih cjevovoda. Ovaj materijal olakšava ugradnju mreža, povećava njihovu pouzdanost i produljuje vijek trajanja.

Još jedna prednost plastičnih sustava je jednostavnost i brzina zaključavanja uređaja na njima. U pravilu, to su posebni slavine i ventili PND.

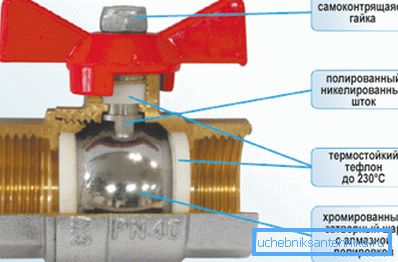

Dizajn balansnog uređaja.

Značajke kuglastog ventila

U većini slučajeva, ovi ventili su tip kugle.

Opseg primjene

Priključci i slavine za HDPE cijevi smješteni su na spojnim točkama različitih dijelova mreže, pored toga - na točkama kontrole protoka.

Obratite pažnju! Oni jamče nepropusne kolege. Osim toga, oni omogućuju otvaranje / zatvaranje cijevi, kao i regulaciju protoka prolaza kroz tvari. Među njima su hladni, vrući, agresivni kemijski plinovi i tekućine.

U PND sustavima koriste se kuglasti ventili promjera 20/150 mm ili više:

  • pitke i tehničke vodoopskrbe;
  • kanalizacijski;
  • opskrba plinom;
  • navodnjavanje;
  • prijevoz tehničkih i kemijskih tekućina.

Konfiguracija uređaja i materijali

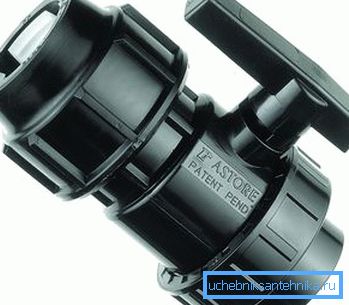

U foto plastiku.

Kuglični uređaji razlikuju se u proizvodnji materijala. Najčešće korištene plastične slavine za HDPE cijevi, mesing i čelik.

Po dizajnu, takvi uređaji su poznati:

  • kut;
  • komuniciranje;
  • višeprolazni (tri ili više ulaza).

Element reguliranja ili zaključavanja u kuglastom ventilu ima oblik kruga s dvije rupe. Spojen je s ručkom uređaja i pomiče se oko svoje osi. Kada se postavlja u odnosu na protok medija pomoću rupa, ona ga dozvoljava da teče, kada ga stavlja slijepa strana, zaključava ga.

Vrste pogonskog mehanizma

Proizvod s opremom.

Između ostalog, zaustavni ventili za plastične cijevi razlikuju se u načelu pogonskog mehanizma.

  1. U mrežama kućanstva s malim poprečnim presjekom cijevi, tokovi se preklapaju s slavinama za cijevi PND 25, 32, 50, itd., S metodom ručnog upravljanja. tj njihove ručke se okreću samo rukama. Ova metoda je tipična za cjevovode postavljene na dostupnim mjestima. Na toj osnovi, pristupne točke na dizalicu trebaju biti opremljene dodatnom zaštitom - ogradom ili mehanizmom za zaključavanje.
  2. Široko rasprostranjena i uređaji s prijenosom. Takav pokretač povećava ručnu silu, čime se olakšava promjena položaja dizalice.

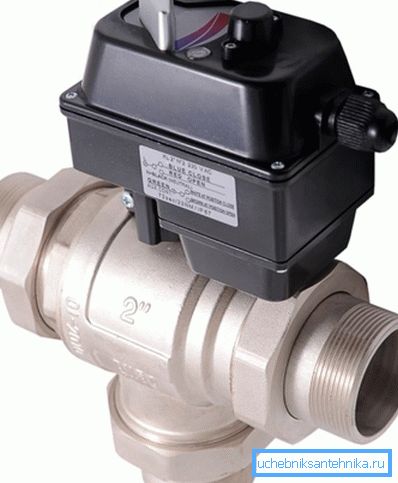

Uređaj je električno upravljan.
  1. Cjevovodi s poprečnim presjekom od 150 milimetara i više ne preklapaju se s vlastitim rukama. U tom slučaju koristite automatski ili mehanički tip pogona.

Metoda njihova upravljanja može biti:

  • hidraulički;
  • električna;
  • pneumatski.

Obratite pažnju! Takvi uređaji mogu osigurati daljinsko upravljanje ili potpunu automatizaciju zatvaranja / otvaranja cjevovoda, na temelju određenih uvjeta. Na primjer - postavljena temperatura zraka.

Metode instalacije

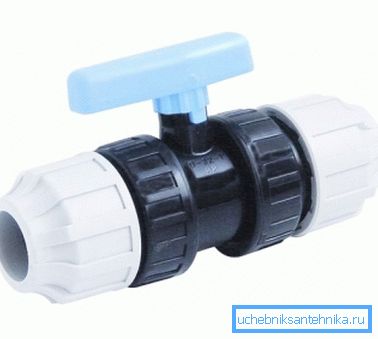

Kompresija.

Za montažu dizalice 63 PND ili drugog odjeljka, primijenite nekoliko načina.

  1. Za zavarivanje buktu ili termistoru najveća je čvrstoća na zglobu. Dizalica u isto vrijeme ne može se demontirati i ponovno koristiti.
  2. Priključak prirubnice omogućuje vam upotrebu ventila nekoliko puta i promjenu uređaja bez korištenja posebne opreme. Ventili na prirubnicama za cijevi imaju samo dvije odredbe: "otvoreno" i "zatvoreno". Time se eliminira mogućnost podešavanja protoka. Takve su dizalice izrađene od nehrđajućeg čelika ili od lijevanog željeza. Koriste se na velikim promjerima: plin, naftovod, itd. Uređaji imaju visoku čvrstoću. Njihovo tijelo je montažirano od dva elementa ili baci.
Spajanje trostrane verzije.
  1. Spojna spojnica se koristi u mrežama za plin, grijanje i vodu s promjerom većim od 45 mm. Takvi ventili za HDPE cijevi 32 i druge dijelove lako se instaliraju i lako se koriste.
  2. Kuglasti ventil za montažu ili kompresiju (crimp) montira se pomoću bradavica i matica. Točke spojeva su zapečaćene brtvilima. Priključak bradavica omogućuje višestruku upotrebu uređaja.
  3. Moguće i kombinirana montaža dizalice. U tom slučaju, zavarivanje elemenata koji imaju isti presjek koristi se, na primjer, 32-32 i prirubnice.

Pro i kontra od kuglastih ventila

Prednosti kuglastih ventila za plastične cijevi su navedene u nastavku.

  1. Dugi vijek trajanja.
  2. Pouzdanost HDPE dizalica se izražava u garantiranom protoku i potpunom brtvljenju.
  3. Uređaji se mogu koristiti kao regulator protoka.
  4. Uređaj ima najmanje dijelova. Zbog toga njegova cijena nije previsoka, a vjerojatnost neuspjeha je smanjena.
  5. Protok može biti vrlo brzo blokiran. To osigurava maksimalnu učinkovitost upravljanja mrežom.
  6. U pravilu, za ugradbu dizalice (iznimno zavareno sučelje) posebna oprema, a ne uobičajene tipke nije potrebno.

Nedostaci uređaja.

  1. Granica ograničene veličine. Što je veći dio cijevi, to je teže pronaći kuglasti ventil.
  2. Kada se uređaj koristi za podešavanje protoka i ne mora se potpuno preklapati, sposoban je depresivirati tijekom rada. To je zbog deformacije kuglice za zabravljivanje, koja dolazi do djelovanja plina ili tekućine u mreži.
  3. Uputa upozorava da se takvi uređaji mogu koristiti u plinovodima s tlakom koji ne prelazi 10 bara i vodoopskrbnim mrežama s tlakom koji ne prelazi 16 bara.

zaključak

Dizalice za cijevi izrađene od HDPE omogućuju stvaranje optimalnih uvjeta za korištenje sustava za transport tekućina i plinova. Zbog raznovrsnosti modela mogu se odabrati za sve vrste cjevovoda.

Videozapis u ovom članku pomoći će vam da jasnije razumijete tu temu.
