Hdpe kuglasti ventil i njegove značajke

Trenutno, pri postavljanju komunikacijskih vodova za različite namjene, često se koriste niske tlačne polietilenske cijevi (HDPE). Njihova ugradnja vrši se pomoću posebnih priključaka, koji uključuju kuglasti ventili. Zatim ćemo razmotriti što su ti proizvodi, što su i koje su njihove značajke.

Značajke kuglastih ventila PND

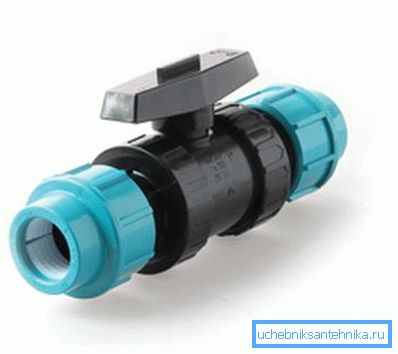

Plastični kuglasti ventili za HDPE cijevi su ventili za zatvaranje koji su dizajnirani za potpuno isključivanje protoka tekućine koja se prevozi kroz cjevovod. Kugla su pozvana zbog razloga da je mehanizam za zaključavanje napravljen u obliku kugle s prolaznom rupom.

Lopta se može zakrenuti za 90 stupnjeva u tijelu, što vam omogućuje otvaranje ili zatvaranje prolaza. Položaj mehanizma za zaključavanje kontrolira poluga. U dizalicama velikog promjera (150 mm i više), mehanizam za zaključavanje upravlja električnim, pneumatskim ili hidrauličnim pogonima.

Slučaj ovih uređaja izrađen je od HDPE, tj. isti materijal kao i sam cjevovod. Mehanizam za zaključavanje najčešće proizvođači izrađuju od polipropilena ili druge vrste plastike.

dostojanstvo

Razmatrani ventili imaju mnoge pozitivne osobine, među kojima su:

• Trajnost - proizvod može trajati 25 godina ili više. Trajnost u velikoj mjeri ovisi o radnim uvjetima proizvoda.
• Pouzdanost zbog jednostavnosti dizajna.
• Niska cijena zbog jeftinih materijala.
• Mala težina proizvoda.
• Visoki stupanj nepropusnosti.
• Zbog činjenice da je napravljena od plastike, nije osjetljiva na koroziju, štoviše, sedimenti praktički ne podmiruju.

mane

Za objektivnost, evo nekih nedostataka predmetnih uređaja:

• Nije moguće upotrijebiti za podešavanje protoka, jer u tom slučaju brzo ne uspijevaju.
• Poput ostalih HDPE priključaka, oni su dizajnirani za manji tlak od metalnih armatura za cijevi.
• Uz povećanje temperature smanjuje snagu uređaja.

Obratite pažnju! Prije uporabe plastičnog kugličnog ventila za HDPE cijevi potrebno je provjeriti da li su njegove karakteristike u skladu s uvjetima u kojima će se koristiti.

Vrste ventila za HDPE

Pored činjenice da se razmatrani uređaji razlikuju po promjeru, oni također mogu biti dizajnirani za različite metode ugradnje:

• Češalj (kompresija);
• obod;
• Variti.

Slijedi detaljan pregled značajki uređaja svakog tipa.

kolut

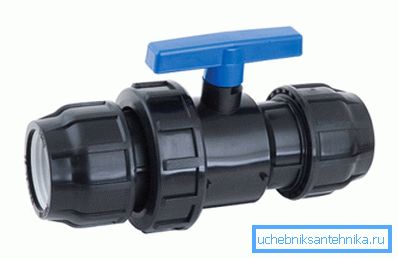

Ovi uređaji se koriste za cjevovode malog promjera - 20 mm - 110 mm. Njihova glavna značajka je jednostavnost instalacije, što se može obaviti ručno bez upotrebe posebne opreme i bez vještina takvog rada.

Obratite pažnju! Za visoku kvalitetu montaže dizalice pomoću metode koljena potrebno je izrezati cijevi koje treba pričvrstiti strogo okomito na njihovu osovinu i odstraniti nekoliko milimetara, kao što je prikazano na gornjoj shemi.

Ovaj ventil za zaustavljanje se u pravilu koristi u kućnim vodovodnim cijevima. Sljedeće su glavne karakteristike ovih uređaja:

Ovisno o modelu uređaja, specifikacije se mogu malo razlikovati. Međutim, općenito, oni odgovaraju podacima iz tablice.

Moram reći da kompresijski ventili mogu imati istu veličinu ulazne i izlazne cijevi, na primjer 32 do 32 mm, i različiti, tj. mogu poslužiti kao adapteri između cijevi različitih promjera.

prirubnicom

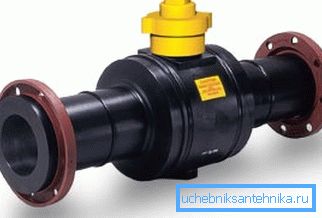

PND ventili s prirubnicom koriste se za cjevovode velikog promjera (do 315 mm). Njihova povezanost s cjevovodom vrši se pomoću vijaka pomoću prirubnica. Kao čep, ova veza je sklopiva.

Za razliku od prethodnih uređaja, prirubnički ventili mogu podnijeti više pritisaka. Često se ti ventili koriste u kemijskoj industriji jer su otporni na kiseline i lužine, a također nisu podložni koroziji.

variti

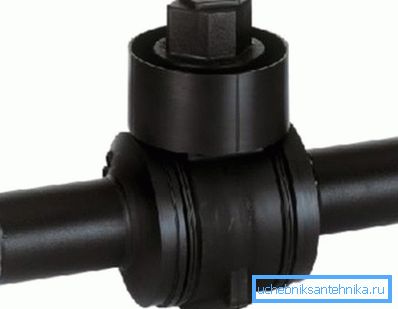

Ova metoda spajanja koristi se u slučajevima kada je potrebno osigurati nepropusnost. Upute za ugradnju u ovom su slučaju složenije.

Zavarivanje se može izvesti na dva načina:

• kundak - uz pomoć posebnog stroja za zavarivanje, koji topi dvije krajeve dviju zavarenih dijelova. Nakon toga, dijelovi se spuštaju pod pritiskom.
• Metoda elektrofuzije - zagrijavanje površina dijelova koji se spajaju u ovom slučaju provodi se pomoću oblikovanih dijelova kroz koji prolazi metalna spirala. Kao rezultat toga, spojni dijelovi i električna spojnica zavareni su zajedno, osiguravajući pouzdanu vezu.

Ovdje, možda, sve vrste plastičnih kuglastih ventila.

zaključak

Polietilenski kuglasti ventili su pouzdani zatvarači koji se koriste za različite vrste cjevovoda od HDPE cijevi. Kao što smo saznali, ovisno o svrsi linije i njegovom promjeru, mogu se montirati na različite načine.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi.
