Inch dizalica: konstrukcijske i operativne značajke

U ovom ćemo članku razgovarati o glavnim razlikama između sustava mjerenja palca i metrike. Također ćemo razmotriti mogućnosti izbora ventila za cjevovod.

Tema članka je od velikog interesa jer postoji širok spektar sanitarne opreme na tržištu, čija dimenzija nije određena u uobičajenim milimetrima. Na primjer, možete pronaći prodaju pola palčanog dizalica, i što mislite da to znači?

Razlika u mjerenjima

Da bismo odmah razjasnili razliku u mjerenim vrijednostima, primijetimo da se sustav mjerenja palca tradicionalno koristi za izgradnju cjevovoda i za izbor preklopnih ventila.

Hrvatski indeks (inch) označen je pismom jednakim 25,4 mm u mjernom sustavu mjernog sustava. Dakle, nije teško pretvoriti trenutne vrijednosti koje se koriste u odabiru cijevi i armatura u milimetrima, dovoljno je opremiti kalkulatorom.

Na primjer, neka je izračunati koji analogni mjerni sustav mjerenja odgovara 2 inčni tap. Da biste to učinili, 25,4 pomnožite s 2 i dobijete 50,8 mm.

Dakle, upute za proračun su teoretski jednostavne i lako je izračunati dimenzije inča. Ostaje uzeti u obzir kako se te količine kombiniraju s veličinom cijevi.

Značajke promjera cjevovoda

Kao što je već spomenuto, lako je izračunati koliko je kapica 1 2 inča u mm. Ali, što je potrebno znati kako bi pokupio ventile za cjevovod?

Trenutno, pri izgradnji vlastitih vodoopskrbnih mreža, najpopularnije rješenje je metal-plastika, polipropilenska, rjeđe cijevi od metala od čelika ili bakra.

Nije tajna da će sve ove cijevi s sličnim vanjskim promjerom imati različit unutarnji promjer jer će čelična cijev biti razrješiva ​​od sličnog proizvoda izrađenog od polimernih materijala.

Stoga, prilikom utvrđivanja dimenzija cjevovoda i njegove sukladnosti s dimenzijama ventila, potrebno je uzeti u obzir sljedeće vrijednosti:

• debljina stijenke;
• unutarnji promjer - uvjetne karakteristike elemenata cjevovoda, obje cijevi i spojnice;
• nominalni promjer (Du) - nazivna vrijednost unutarnjeg promjera, naznačena u milimetrima i zaokružena cijelom vrijednošću;
• nominalni promjer dn;
• vanjski promjer.

Iz gore navedenog slijedi da ako je ventil 1 8 inča (unutarnji promjer) s unutarnjim navojem ženski, tada je vanjski promjer cijevi s vanjskim navojem također trebao biti 1/8.

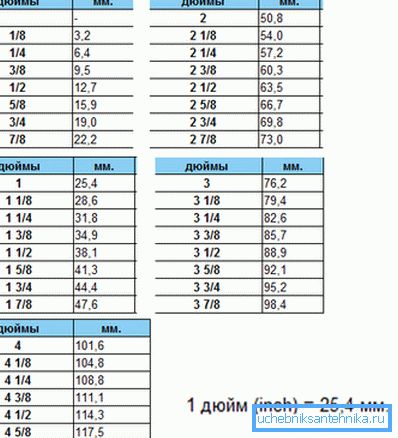

Prema tome, pogledamo prethodno navedenu tablicu, koliko će biti 1/8 i vidjeti 3,2 mm. To jest, dobili smo promjer unutrašnjosti slavine i izvana cijevi u milimetrima.

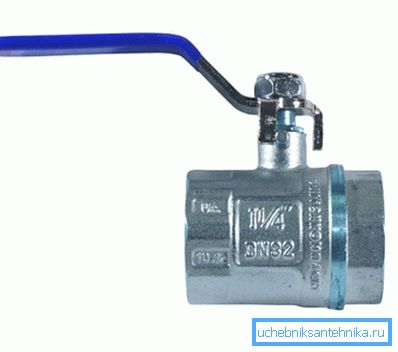

Uređaj kuglastih dizalica

Kada kažemo da dizalica ima pet centimetara i četvrtinu, često označavamo takozvane naprave za zaključavanje na pola okreta s oklopom kugle. Razmislite o tome kako je ova oprema uređena i što vam je potrebno imati na umu prilikom odabira.

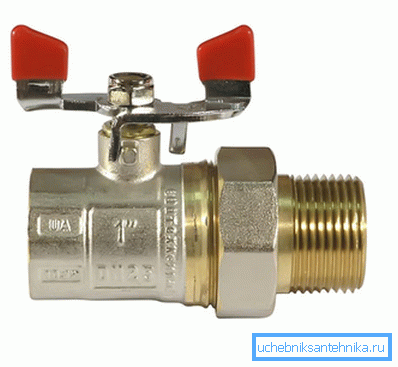

Kuglasti ventil je tip ventila za zaustavljanje cijevi, pri čemu je element za blokiranje u konstrukciji izrađen u obliku kugle.

Danas se poluvodni ventili s kuglastim ventilima smatraju jednim od najmodernijih, progresivnih i istodobno jednostavnih za ugradnju i održavanje tipova ventila. Takve dizalice se obično koriste u izgradnji cjevovoda koji prevoze tekuće i plinovite medije.

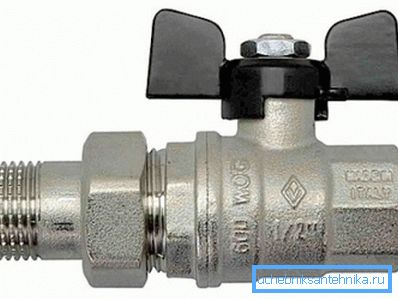

Pokretni kuglični zatvarač ima prolazni aksijalni provrt, koji se u određenom položaju podudara s provrtom kroz tijelo dizalice. Kada se rupe podudaraju, protok vode prolazi slobodno, a istodobno, ako se rupe u kućištu i na vratima ne podudaraju, protok je blokiran. Na primjer, ventil za zatvaranje bit će potpuno zatvoren ako se kugla okrene oko 90 stupnjeva oko svoje osi.

Puni provodni ventil opremljen je zaštitnom kugom s prolaznim otvorom sličnim unutarnjem promjeru mlaznice koja je povezana s cjevovodom.

Zbog usklađenosti parametara rupnih parametara cjevovoda smanjuje se razina hidrauličnih gubitaka, što razlikuje ove uređaje od drugih vrsta ventila. Stoga se kuglasti ventil koristi kao glavni tip uređaja za zaključavanje na linearnim sekcijama plinovoda.

Važan element u dizajnu kuglastih ventila su "sedla" od fluoroplastičnih prstenova. Prisutnost "sedla" osigurava potpuno spajanje vijka i kućišta, nepropusnost, glatkoću i jednostavnost rotacije cijevi.

Važno: Postojanje PTFE sjedala ograničava temperaturu transportiranog medija na + 200 ° C.

Ukratko, napominjemo prednosti koje karakteriziraju kuglasti ventili tipa kugle:

• jednostavnost uređaja;
• nepropusnost kućišta i zatvarača;
• kompaktne dimenzije;
• jednostavnost konfiguracije dijela protoka i skoro potpuni izostanak ustajalačkih zona;
• jednostavnost upravljanja;
• ograničeno vrijeme potrebno za obavljanje okretanja zatvarača;
• mogućnost rada tijekom prijenosa viskoznih medija, mulja, suspenzija, pulpa itd.

Važno: Takvi uređaji karakteriziraju jedan glavni nedostatak - prisutnost "mrtve" zone pri okretanju vijka sa zamašnjakom konzola. Ovaj neugodnosti prilično je nadoknađen dizalicom opremljenim jastucima od zamašnjaka.

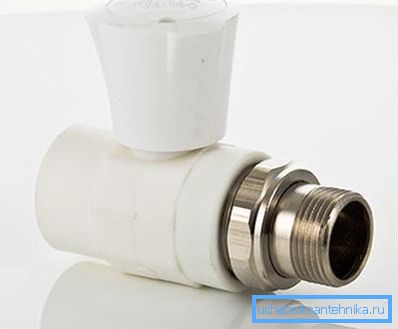

Uređaj i rad dizalice ventila

Uz ventile, nemoguće je napomenuti prisutnost slavina ventila, koji se obično koriste pri izgradnji kućanskih i industrijskih cjevovoda.

Među prednostima ovog tipa ventila su sljedeće:

• visok stupanj održivosti u usporedbi s kuglicama;
• razumna cijena;
• širok raspon ponuda zbog raznih modifikacija;
• jednostavnost instalacije;
• mogućnost korištenja kao zatvarača i upravljačkih ventila (za usporedbu, kuglasti ventil je samo zaporni ventili).

Među nedostatcima, zabilježimo nižu izdržljivost u usporedbi s kugličnim kuglicama. S druge strane, uređaj, ako je potrebno, može se rastaviti, otkriti uzrok kvara i sami ga popraviti.

Konvencionalni ventil s jednim ventilom sastoji se od sljedećih strukturnih elemenata:

• kućište izrađeno od bakra, mesinga ili nehrđajućeg čelika;
• izljev (odvojen ili neodvojiv od tijela);
• zamašnjak spojen na šipku;
• mehanizam za zaključavanje je radilica s crvima ili keramičkim tipom.

Kao što je već spomenuto, u uređajima s ventilima koriste se dva tipa mehanizama za zaključavanje. Razmotrite značajke njihove primjene.

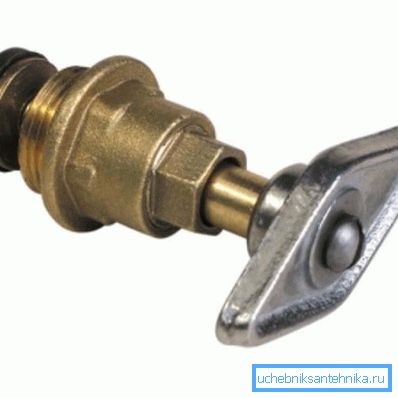

Mehanizam za zaključavanje crvog tipa pokreće nekoliko zavoja zamašnjaka oko svoje osi. Šipka crte na kraju suprotnom od zamašnjaka opremljena je gumenom ili kožnom brtvom.

Brtva je u procesu rotacije pored "sedla" i tako zatvara vodu. Obrnuto, ako okretate zamašnjak u suprotnom smjeru, brtva se odmakne od "sedla" i voda prolazi nesmetano.

Važno: Najčešći problem u takvim mehanizmima je stanjivanje brtve i kao posljedica pojave propuštanja. Upute za popravak su jednostavne, dovoljno je rastaviti ventil, ukloniti staru brtvu i postaviti novu brtvu na svoje mjesto.

Mehanizam za zaključavanje u obliku kutija za keramičke dizalice je više progresivna opcija u usporedbi s uređajem crv-tipa.

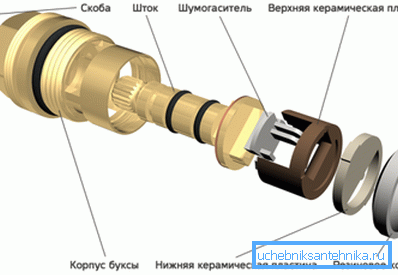

Zatvarač je jezgra s dvije kombinirane keramičke ploče od kojih je jedna stacionarna, a druga okreće oko svoje osi. U procesu okretanja stabljike ploče se kombiniraju ili, obrnuto, između njih postoji jaz, kroz koji voda teče.

Među prednostima ovakvog tipa vrata treba zapaziti sljedeće:

• mali okretni moment, jer je uređaj pola okretaja;
• trajnost zatvarača zbog činjenice da su keramički dijelovi mnogo jači od gumene brtve;
• lakoća popravka, jer se zatvarač ne popravlja, već se mijenja u cijelosti, unatoč činjenici da je cijena niska.

zaključak

Dakle, sada imamo opću ideju o tome što čini konus 3 4 inča i slične proizvode s drugim veličinama. Ponovno smo razmotrili značajke uređaja za zaključavanje uređaja koji su prilagođeni za ugradnju na inčne cijevi.

Imate li pitanja? Naći ćete opsežnije odgovore gledanjem videozapisa u ovom članku.
