Izbacivač za samu crpnu stanicu

Centrifugalne površinske crpke najčešće se koriste za opskrbu vodom iz bunara, a rjeđe se koriste za dobavu vode iz bušotina. Korištenje ove vrste crpke ima ograničenje, što je nemogućnost podizanja vode s dubine većom od 8 m, ako je zrcalo za vodu u bušotini ispod 8 m, tada neće raditi na podizanju vode konvencionalnom pumpom. Da bi crpka podigla vodu iz veće dubine, u sustav se mora uključiti dodatni uređaj, koji se naziva ejektor. Nije uvijek moguće naći na prodaju, a cijene se ugrize, a stvaranje ejektora za crpne stanice s vlastitim rukama od otpadnih materijala vrlo je realno. Naravno, neće biti tako učinkovito kao ejektor industrijske proizvodnje, ali je zajamčeno da će dodati oko 5 m dubine koja nedostaje.

Kako djeluje ejektor

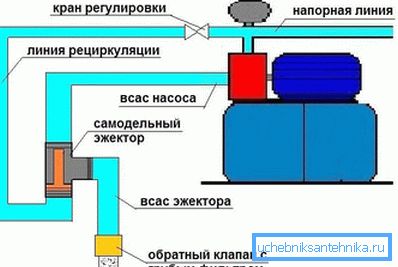

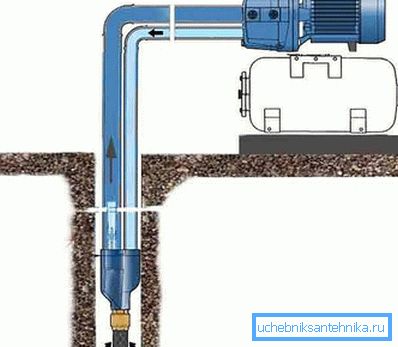

Načelo rada ejektora temelji se na kretanju vode u cijevi, koja, ulaskom u blago sužavajući dio ejektora, povećava brzinu, što rezultira zonom sa smanjenim tlakom, pri čemu voda izvuče izvana. Vanjski ejektor crpne stanice radi dovođenjem vode kroz recirkulacijski cjevovod, struja, koja ulazi u sužavajući dio, povećava brzinu, stvarajući zonu sa smanjenim tlakom, gdje se voda isisava izvana kako bi nadoknadila niski tlak. Drugim riječima, ejektor gura vodu na visinu od koje ga pumpa može već usisati.

Učinkovitost ejektora karakterizira koeficijent izbacivanja koji pokazuje količinu usisane vode po jedinici količine recirkulirane vode. U našem slučaju, koeficijent izbacivanja za vodu iznosi 0,12, tj. Kada je brzina protjecanja u ejektoru 1000 l / h, ejektor će usisati oko 120 l / h.

Dizajn ejektora (opcija 1)

Najjednostavniji ejektor može se sastaviti na osnovi čađe i prigušivača - ovi će detalji poslužiti kao Venturi cijev u vrlo pojednostavljenoj verziji. Oblikovani elementi za ejektor mogu se koristiti iz raznih materijala (metal, plastika). U tom se slučaju projektiranje ejektora montira iz mjedene čelične cijevi i spojnica za metalne cijevi.

Promjer oblikovanih elemenata za dizajn ejektora se uzima ovisno o izvedbi crpne stanice i promjeru usisne i recirkulacijske cijevi, promjer usisne cijevi ne smije biti manji od 25 mm. U našem dizajnu će se koristiti čip s promjerom od 20 mm sa 26 mm usisnom cijevi i 12,5 mm s recirkulacijskom cijevi.

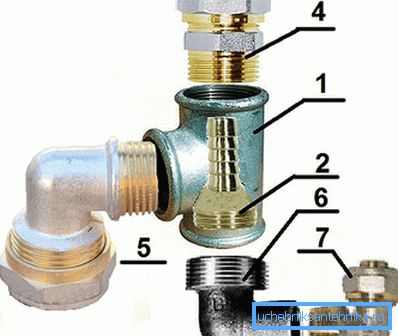

1. Tee? "
2. Sindikat? "Mm i s ogrankom od 12 mm.
3. Adapter 20? 25 mm.
4. Kut 90? (vanjska / unutarnja) za metaloplastičnu cijev "? 16 mm.
5. Kut 90? (vanjska / unutarnja) za metaloplastičnu cijev "? 26 mm.
6. Kut 90? (vanjsko / interno)? "?".

Poteškoće u ovom dizajnu mogu izazvati prigušivač, morat će se lagano mijenjati, naime, okretanje šesterokuta u obliku konusnog oblika.

Donja baza formiranog konusa trebala bi imati promjer nekoliko milimetara manji od vanjskog promjera navoja mlaznice, također je potrebno skratiti niti do najviše četiri zavoja. Koristeći umrijeti, trebate voziti konac i rezati još nekoliko okretaja na dobivenom konusu.

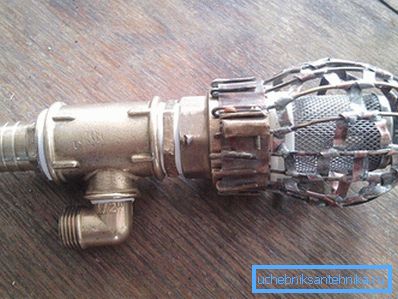

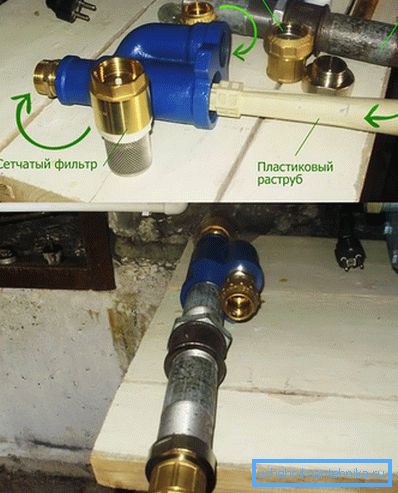

Sada možete sastaviti ejektor. U tu svrhu, pričvršćenje (2) usko je pričvršćeno unutar čahure (1), tako da se spojni dio pomiče 1-2 mm iznad gornjeg ruba bočnog izlaza čašice i tako da najmanje četiri zavoja unutrašnjeg navoja čepa ostaju tako da se izlazni otvor može pričvrstiti (6). Ako se preostala slobodna nit od tee propusti, bit će potrebno odrezati niti konopa, u slučaju nedostatka duljine spoja, možete staviti komad cijevi na nju. Izlazom (5) kroz koji će usisati vodu, potrebno je pričvrstiti nepovratni ventil tako da voda, nakon pokretanja sustava, ne prelijeva preko sustava usisavanja i recirkulacije vodom, jer inače sustav neće početi. Također morate zabrtviti sve navojne spojeve sa bilo kojim brtvilom.

Takav ejektor neće imati visok koeficijent izbacivanja zbog nepravilnosti konstrukcije Venturi cijevi, tako da se može koristiti za podizanje vode s dubine od ne više od 10 m.

Opcija 2

Postoji još jedna opcija kako napraviti ejektor, takav dizajn je učinkovitiji s obzirom na savršeniju Venturi cijev, teže je proizvoditi, ali koeficijent izbacivanja će biti veći nego u prethodnom modelu.

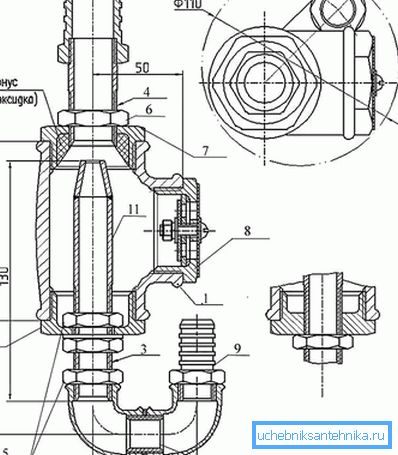

1. T? 40 mm.
2. Dodirnite 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Sigurnosni vijak 1/2 "mm.
6. Zaklopni nož 3/4 "mm.
7. Cap.
8. Provjerite ventil
9. Jedinica 1/2 "mm.
10. Montaža 3/4 "mm.
11. Mlaznica 10 mm.
12. Navojni vijak 1/2 "mm.

Takav izbacivač izrađen je od čeličnih dijelova. Kao mlaznica (11) možete koristiti bakrenu cijev, načiniti longitudinalne rezove, komprimirati i lemiti šavove. U utikačima (7) potrebno je napraviti rupe odgovarajućeg promjera i izrezati navoje kako bi se uvijali nagibi (3 i 4) i učvrstili ih s maticama za biranje. Mlaznica će morati biti fiksirana u zamahu lemljenjem.

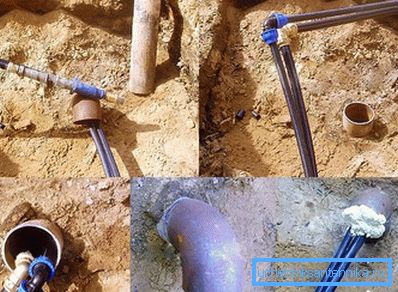

Značajke instalacije i rada

Rad ejektora će biti učinkovit samo na snažnim crpkama, najmanje 1 kW s visokim performansama i dubinom ugradnje ejektora ne više od 20 m, ugradnja dublje dramatično smanjuje učinkovitost ejektora. Tako da kada crpka s udaljenim izbacivačem ne uspije, potrebno je postaviti ulazne cijevi na ejektor strogo okomito. Pazite da ima grubu filteru ispred pumpe, jer su takve crpke vrlo osjetljive na abrazivne čestice koje mogu oštetiti crpku. Prije pumpe, na recirkulacijskoj cijevi, neophodno je postaviti ventil tako da možete podesiti količinu vode za povratak i time podesiti učinkovitost usisavanja ejektora.
