Izračun vodova u privatnoj kući: upravo o kompliciranom

Tema ovog članka je izračun vodovodnih mreža u privatnoj kući. Budući da tipična vodoopskrba male kolibe nije vrlo složena, ne moramo se popeti u džunglu složenih formula; međutim, čitatelj će morati naučiti određenu količinu teorije.

Značajke vikend izgleda

Što je zapravo vodovod u privatnoj kući lakše nego u stambenoj zgradi (naravno, pored ukupnog broja vodovodnih instalacija)?

Postoje dvije glavne razlike:

• Na vrućoj vodi, u pravilu, ne treba osigurati stalnu cirkulaciju kroz ustave i ručnike.

U nazočnosti kružnih kutija, proračun vodovodne mreže tople vode je znatno složeniji: cijevi moraju proći ne samo vodu koju rastavljaju stanovnici, već i kontinuirano mijene vode.

U našem slučaju međutim, udaljenost od sanitarne opreme do kotao, kolona ili vezanja na stazu nije dovoljna da se ne obazire na brzinu opskrbe toplom vodom do slavine.

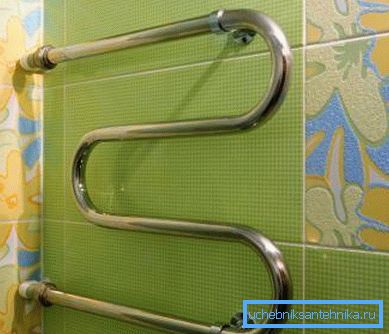

Važno: Za one koji nisu suočeni s cirkulacijskim programima opskrbe toplom vodom - u modernim stambenim zgradama, cijevi za toplu vodu su spojene u paru. Zbog razlike u tlaku u umetcima koje stvara podizač, voda kontinuirano cirkulira kroz uspone. To osigurava brzu isporuku tople vode mješačima i tijekom cijele godine grijanje grijanih ručnika u kupaonicama.

• Vodovod u privatnoj kući razrijeđen je mrtvom kraju, što podrazumijeva konstantno opterećenje na određenim dijelovima ožičenja. Za usporedbu, izračun mreže vodenog prstena (dopuštajući da se svaki odjeljak vodovoda opskrbljuje iz dva ili više izvora) treba izvesti zasebno za svaki od mogućih priključnih dijagrama.

Ono što mislimo

Moramo:

1. Procijenite potrošnju vode pri najvećoj potrošnji.
2. Izračunajte poprečni presjek vodene cijevi koji može osigurati brzinu protoka pri prihvatljivoj brzini protoka.

Referenca: maksimalna brzina protoka vode na kojoj ne stvara hidrauličke buke je oko 1,5 m / s.

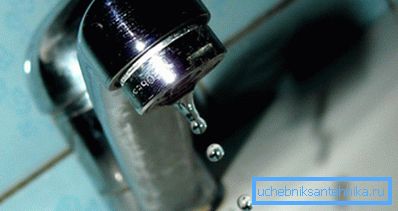

1. Izračunajte tlak na krajnjem uređaju za vodovod. Ako je neprihvatljivo niska, razmislite o povećanju promjera cjevovoda ili postavljanju srednje pumpne jedinice.

Zadaci su formulirani. Počnimo

potrošnja

Može se procjenjivati ​​približno po stopama potrošnje za pojedine vodovodne instalacije. Podaci, po želji, lako se mogu naći u jednom od dodataka SNiP 2.04.01-85; za praktičnost čitatelja dajemo izvod iz njega.

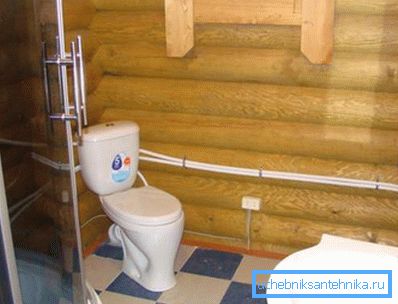

U stambenim zgradama, prilikom izračunavanja brzine protoka, koristi se koeficijent vjerojatnosti istodobne uporabe uređaja. Jednostavno zbrojimo protok vode kroz uređaje koji se mogu istodobno koristiti. Recimo, sudoper, tuš i WC daju ukupni protok jednak 0,12 + 0,12 + 0,10 = 0,34 l / s.

odjeljak

Izračun dijela vodoopskrbe može se izvesti na dva načina:

1. Izbor prema tablici vrijednosti.
2. Izračunato maksimalnom dopuštenom brzinom protoka.

Odabir tablice

Zapravo, tablica ne zahtijeva nikakve komentare.

Na primjer, za protok od 0,34 l / s, dovoljna je cijev DN15.

Napomena: daljinski upravljač (uvjetni prolaz) je otprilike jednak unutarnjem promjeru cijevi plinovoda. U polimernim cijevima, označenim vanjskim promjerom, unutarnji promjer razlikuje se za otprilike jedan korak: na primjer, cijev od polipropilena od 40 mm ima unutarnji promjer od oko 32 mm.

Izračun protoka

Izračun promjera vodoopskrbnog sustava za protok vode kroz njega može se izvesti pomoću dvije jednostavne formule:

1. Formule za izračun poprečnog presjeka radijusa.
2. Formule za izračunavanje brzine protoka kroz poznati dio pri poznatoj brzini protoka.

Prva formula je S =? r ^ 2. U njemu:

• S je željeni dio poprečnog presjeka.
• ? - pi broj (oko 3.1415).
• r je polumjer poprečnog presjeka (pola daljinskog upravljača ili unutarnji promjer cijevi).

Druga formula izgleda kao Q = VS, gdje:

• Q - potrošnja;
• V je brzina protoka;
• S je područje presjeka.

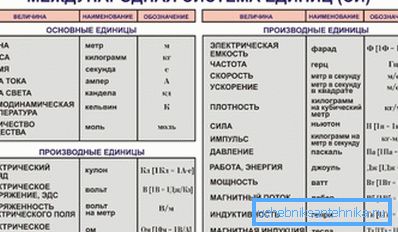

Radi lakšeg izračunavanja, sve vrijednosti se pretvaraju u SI - metra, četvornih metara, metara u sekundi i kubni metar u sekundi.

Izračunajte minimalni daljinski upravljač cijevi za sljedeće ulazne podatke:

• Potrošnja kroz nju je jednaka 0,34 litre u sekundi.
• Brzina protoka koja se koristi u izračunima je maksimalno dopuštena 1,5 m / s.

Počnimo

1. Potrošnja u SI vrijednostima iznosi 0,00034 m3 / s.
2. Područje presjeka prema drugoj formuli mora biti najmanje 0.00034 / 1.5 = 0.00027 m2.
3. Trg radijusa prema prvoj formuli je 0.00027 / 3.1415 = 0.000086.
4. Iz ovog broja izvlačimo kvadratni korijen. Polumjer je 0.0092 metara.
5. Da biste dobili daljinski upravljač ili unutarnji promjer, pomnožite polumjer za dva. Rezultat je 0.0184 metara ili 18 milimetara. Lako je vidjeti da je blizu onome dobivenom prvom metodom, iako se ona ne podudara točno s njom.

Pritisak glave

Počnimo s nekoliko općih bilješki:

• Tipični pritisak u opskrbi hladnom vodom je od 2 do 4 atmosfere (kgf / cm2). To ovisi o udaljenosti do najbliže crpne stanice ili vodotornja, na reljefu terena, stanju cjevovoda, tipu zaustavnih ventila na glavnom vodoopskrbnom sustavu i niz drugih čimbenika.

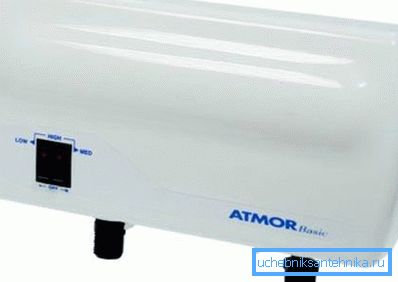

• Apsolutni minimalni pritisak koji omogućuje da svi moderni vodoinstalacijski uređaji i kućanski aparati koji koriste vodu za rad iznosi 3 metra. Na primjer, instrukcije Atmorovim trenutačnim grijačima za vodu izravno navode da je donji prag aktivacije senzora tlaka uključen na zagrijavanje 0,3 kgf / cm2.

Naputak: kod atmosferskog tlaka od 10 metara tlaka odgovara 1 kgf / cm2 nadtlaka.

U praksi, bolje je imati vodu od pet metara na vodoinstalaterskoj instalaciji. Mala margina nadoknađuje nestručne gubitke u dovodnim vodovima, ventilima i samom uređaju.

Moramo izračunati pad tlaka u cjevovodu poznate duljine i promjera. Ako je razlika u tlaku koja odgovara tlaku u cjevovodu i pad tlaka u vodoopskrbnom sustavu veća od 5 metara, naš će vodovodni sustav funkcionirati bez ikakvih pritužbi. Ako je manje, trebate povećati promjer cijevi ili ga otvoriti crpljenjem (cijena koja će, usput rečeno, očigledno premašiti povećanje troškova cijevi zbog povećanja njihovog promjera za jedan korak).

Dakle, kako se izračunava tlak u vodoopskrbnoj mreži?

Ovdje vrijedi formula H = iL (1 + K), u kojoj:

• H - dragocjena vrijednost pada tlaka.
• i - tzv. hidraulički nagib cjevovoda.
• L je duljina cijevi.
• K - koeficijent koji je određen funkcionalnošću vodoopskrbnog sustava.

Najlakši način za određivanje koeficijenta K.

To je jednako:

• 0,3 za kućanstvo i za piće.
• 0,2 za industrijsku ili vatrogasnu.
• 0,15 za proizvodnju vatre.
• 0,10 za vatrogasca.

Mjerenjem duljine cjevovoda ili njezinog odjeljka, ne postoji posebna poteškoća; Ali pojam hidrauličke pristranosti zahtijeva posebnu raspravu.

Sljedeći čimbenici utječu na njegovu vrijednost:

1. Hrapavost zidova cijevi, što zauzvrat ovisi o njihovom materijalu i dobi. Plastika ima glatku površinu od čelika ili lijevanog željeza; Osim toga, čelične cijevi obrasle su vapna i hrđe tijekom vremena.
2. Promjer cijevi. Postoji inverzni odnos: što je manji, to je veća otpornost cjevovoda u kretanje vode u njemu.
3. Brzina protoka Uz povećanje, otpor se također povećava.

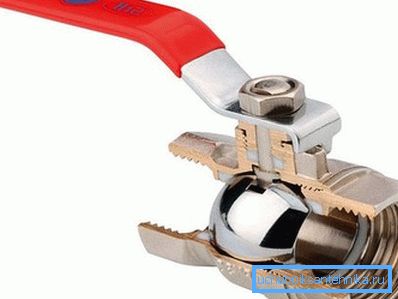

Prije nekog vremena morali smo dodatno uzeti u obzir hidrauličke gubitke ventila; Ipak, moderni puni kuglasti ventili stvaraju otprilike otpor kao i cijev, pa se mogu sigurno zanemariti.

Vrlo je problematično izračunati hidraulički nagib sam, ali, na sreću, to nije nužno: sve nužne vrijednosti mogu se naći u takozvanim Shevelev stolovima.

Da bi čitatelj mogao zamisliti o čemu se radi, dat ćemo mali dio jednog od stolova za plastičnu cijev promjera 20 mm.

Što je 1000i u desnom stupcu stola? To je samo vrijednost hidrauličkog nagiba na 1000 metara. Da biste dobili vrijednost i za našu formulu, dovoljno je podijeliti s 1000.

Izračunajmo pad tlaka u cijevi s promjerom od 20 mm s dužinom od 25 metara i brzinom protoka od jedne i pol metra u sekundi.

1. Tražimo odgovarajuće parametre u tablici. Prema njezinim podacima, 1000i za opisane uvjete jednako je 221,8; i = 221,8 / 1000 = 0,2218.

1. Zamijenite sve vrijednosti u formuli. H = 0,2218 * 25 * (1 + 0,3) = 7,2085 metara. Uz ulazni tlak od 2,5 atmosfere na izlazu, to će biti 2,5 - (7,2 / 10) = 1,78 kgf / cm2, što je više nego zadovoljavajuće.

zaključak

Ponovno ističemo: gore navedene sheme proračuna su izrazito pojednostavljene i nisu namijenjene profesionalnim proračunima složenih sustava. Međutim, njihova je točnost vrlo prihvatljiva za potrebe vlasnika privatnih kuća.

Za više informacija, kao i obično, čitatelju će se ponuditi video u ovom članku. Sretno!
