Kabel dobro: značajke uređaja i instalacijske tehnologije

Da bi omogućio pristup vodičima, telefonskim mrežama i drugim autocestama u svrhu pregleda i popravka, ugrađuje se betonska ili plastična kabela. A ako su ranije korišteni teški moduli od armiranog betona korišteni za proizvodnju takvih struktura, danas ih zamjenjuju lagani nosači izrađeni od tehnopolimera.

U nastavku opisujemo značajke dizajna tih proizvoda, opisuju njihove glavne prednosti i tehnologiju ugradnje.

Značajke uređaja

dizajn

Kao što smo gore napomenuli, telefonske bušotine kabelskih kanala i drugih vodiča koriste se pri postavljanju komunikacije.

Oni obavljaju dvije glavne funkcije:

• Prvo, instalacija takvog uređaja omogućava pristup postavljenim vodičima bez iskopa. Da biste provjerili stanje žica, saznajte prisutnost udara ili popravka, nema potrebe kopati rov. Dovoljno je otvoriti otvor i otići u komoru.
• Drugo, moderne kabelske priključke imaju prilično prostranu unutarnju komoru u kojoj se može postaviti pasivna oprema.

Na temelju toga, uporaba takvih proizvoda provodi se pri polaganju gotovo bilo koje komunikacijske mreže.

Do danas, postoje mnoge izmjene takvih bunara.

Međutim, opća shema dizajna ostaje nepromijenjena:

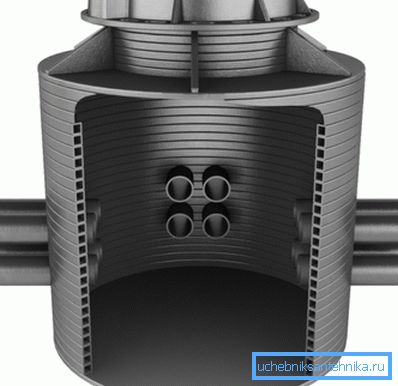

• Temelj tijela je veliki volumen, izrađen od betona ili plastike (PVC, polistiren, polietilen, itd.). U pravilu, plastični modeli dostupni su s ukrućivanjima, osiguravajući stalnu mehaničku čvrstoću.
• Ključni dio je postavljen na površinu. Šaht obično uključuje bazu i poklopac koji se naslanja ili odmiče.

Obratite pažnju! Neke bunare za kabelske kanale opremljene su s dva otvora: vanjski i unutarnji. Istodobno je na unutarnjem otvoru ugrađen sustav za zaključavanje s tajnom, koji se može otvoriti samo s posebnim ključem.

• Slučaj s otvorom bušotine povezuje usta. Dizajn vrat također može biti drugačiji, ali u svakom slučaju, napravljen je dovoljno prostran da se spustite na žice.
• Broj modela je dostupan bez vrata. U ovom slučaju, otvor je odmah postavljen na trup.

Glavne vrste

Što se tiče tipologije, danas industrija proizvodi mnogo izmjena proizvoda ove vrste.

U nastavku dajemo samo najviše tražene:

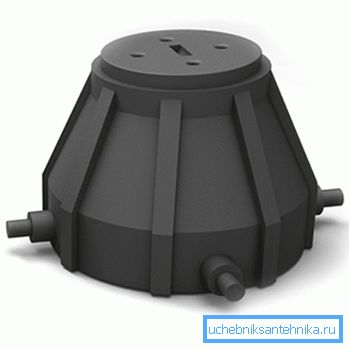

• KKT-1 i KKT-2 - koriste se kao univerzalni sustavi za pregledavanje. Koristi se za izgradnju standardnih komunikacija s niskim udjelom u privatnom sektoru (KKT-1) i za smještaj pasivne opreme (KKT-2).

• CODE - koristi se za polaganje svjetlovodnih mreža. Komora bušotine je dizajnirana za instalaciju optičkih spojnica, kao i za pohranu zaliha optičkih vlakana.
• KKTM je dobro za niske parne telefonske mreže. Može se proizvesti i s cilindričnim tijelom (KKTM-1), a s produženim dnom za smještaj različitih uređaja (KKTM-2).

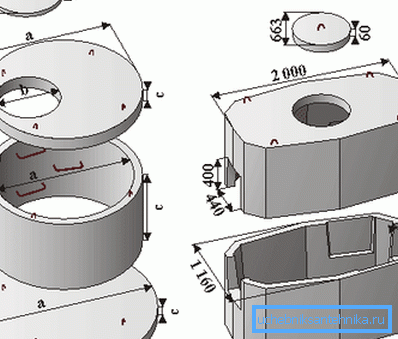

• KKS - niz betonskih bušotina za kabelsku komunikaciju. Svi proizvodi karakteriziraju visoka čvrstoća i granica sigurnosti. Može se koristiti iu stambenim i industrijskim postrojenjima.

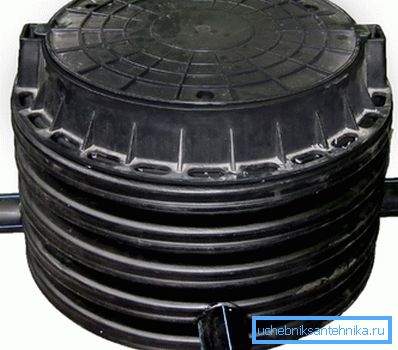

Osim toga, posebno mjesto na ovom popisu zauzima kabelske bušotine za kabele za napajanje. Njihov dizajn osigurava maksimalnu razinu električne sigurnosti upotrebom suvremenih izolacijskih materijala.

Prednosti plastičnog materijala na betonu

Unatoč svemu, plastični proizvodi danas postupno zamjenjuju betonske bušotine u mnogim područjima.

Postoji nekoliko razloga za to:

• Prvo, oni imaju nižu specifičnu težinu s usporedivim mehaničkim svojstvima.
• Drugo, njihov dizajn karakterizira visoka čvrstoća.
• Korišteni materijali su kemijski inertni (oni se ne razgrađuju pod utjecajem otopine tla), trajnost i ekološki prihvatljivost.

Obratite pažnju! Niska poroznost osigurava otpornost na negativne temperature oko 50 godina. Istodobno, ovo razdoblje ne ovisi o broju ciklusa zamrzavanja, što je vrlo važno za središnju Rusiju s nestabilnom klimom.

• Plastičnost materijala omogućuje proizvodnju bušotina gotovo bilo koje veličine, a također omogućuje implementaciju različitih inženjerskih rješenja (spajanje spojnica, tehnoloških rupa itd.).
• Cijena plastičnih bušotina također je vrlo pristupačna.

Tehnologija montaže

Kako bi kabelska veza trebala trajati što je dulje moguće, mora biti ispravno instalirana.

A s određenim vještinama to se može učiniti s vašim vlastitim rukama:

• U prvoj fazi, kopamo jamu, dimenzije odgovaraju dimenzijama bušotine.
• Na izravnatom dnu iskopa zaspavamo sloj pijeska, komprimiranjem ručnim ili električnim štitnicima. Na kraju, debljina sloja mora biti najmanje 15 cm.

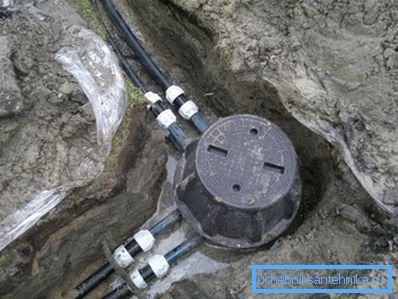

Obratite pažnju! U mjestima s visokom vlagom tla ili prizemnim otvorima za podzemne vode, instrukcija preporučuje ugradnju betonske podloge do 150 mm debljine pod proizvodom.

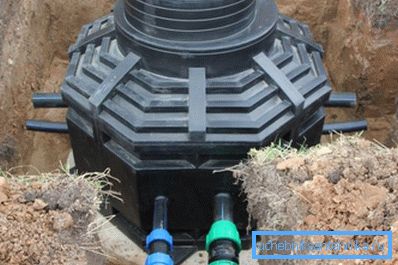

• Postavili smo bunaru na pripremljenu bazu.
• Da biste spriječili njegov "uspon" kada je tlo poplavljeno, sipajte betonsko sidro. Za lijevanje koristite betonski stupanj B15 i više.
• Ako u strukturi postoji takozvana utovarna komora, ispunjavamo ga betonom i to.
• Nakon konačnog poravnavanja počeli smo puniti prazninu između zidova jame i bunara. Ispunjavamo smjesu pijeska i tla u slojevima od 20 cm, uz prisilno zbijanje.
• Ako se grlo nalazi u zoni transportnih opterećenja, napunite betonsko područje. Da bismo to učinili, postavljamo oplatu oko perimetra krune, u koju ulijevamo beton.
• Umjesto slijepog prostora, možete koristiti cestovnu ploču s otvorom odgovarajućeg promjera.

zaključak

Koristite betonske i plastične kabelske bušotine, barem kako biste uštedjeli energiju prilikom postavljanja komunikacija. Nakon što smo pravilno odabrali strukturu i instalirali ga u skladu s gore navedenim preporukama, moći ćemo, s jedne strane, omogućiti pristup kablovima i, s druge strane, pouzdano ih zaštititi od vanjskih utjecaja. Video u ovom članku sadrži detaljnije informacije o značajkama dizajna i rada sličnih proizvoda.
