Kako dobiti vodu u kuću iz bunara - cijeli kompleks radova

03-02-2018
Opskrba vodom

Autonomna vodoopskrba nužna je, ali vrlo važna stvar. Ne samo da ćete morati razviti izvor, već i osigurati neprekinuti vodovod s potrebnim parametrima tlaka, kemijskog sastava i volumena. Reći ćemo vam kako vodu s bunara voditi u kuću vlastitim rukama, kao i kako spojiti i prilagoditi potrebnu opremu.

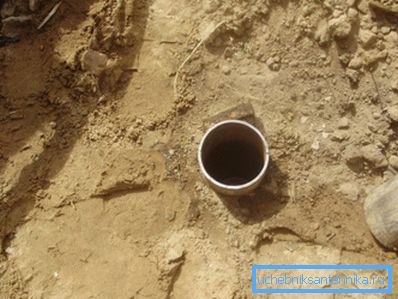

Nakon bušenja morate odlučiti kako vodu izvaditi iz bunara u kuću.

Autonomni vodoopskrbni sustav

O čemu se sastoji

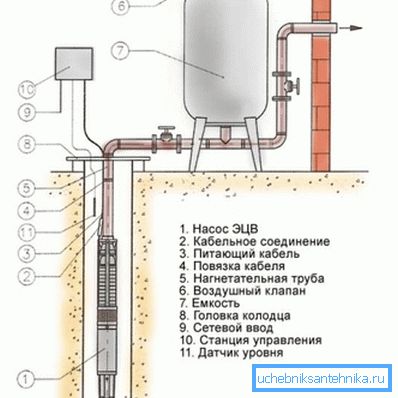

Prije nego počnete dobro u kući, trebali biste saznati što je potrebno za to.

Autonomni sustav vodoopskrbe je skup alata koji omogućuju podizanje vode iz bunara, transporta, akumuliranje vode, stvaranje potrebnih parametara tlaka, kao i upravljanje i koordinaciju rada svih elemenata sustava.

Suvremene tehničke i materijalne mogućnosti omogućuju stvaranje potpuno autonomnog i automatiziranog vodoopskrbnog sustava, pa ćemo razmotriti samo takvu mogućnost.

Dakle, sastav plinovoda za snijeg uključuje:

  1. Duboka pumpa. Većina bušotina ima dubinu veću od 8 metara, stoga je potrebno upotrijebiti podvodnu jedinicu;
  2. Bojenje s dvostranim vanjskim navojem, kontrolnim ventilom i spojnicom za spajanje izlaza crpke s cijevom za podizanje;
  3. Vodena cijev. Važno je odabrati proizvod koji može podnijeti tlak prema dubini bušotine, bolje je koristiti metaloplastične ili polimerne modele, savjetujemo cijevi od niskotlačnog polietilena (HDPE);
  4. Kabel za napajanje motora crpke i zapečaćeni dovod (zatvoreni blok);
  5. Montaža za prijelaz s vertikalne cijevi na vodoravnu cijev. To može biti koljeno ili čep, ovisno o karakteristikama instalacije cijevi;
  6. Prostor za glavu bušotine. Ovaj proizvod je brtveni poklopac na vijčanim stezaljkama s priključkom za cijevi i kabele, kao i za pričvršćivače sigurnosnog kabela;
  7. Vodoravna cijev za transport vode iz izvora u kuću. Ovdje je također bolje koristiti PND cijev istog promjera;
  8. Skupni elementi za spajanje prijemnika: zakretne spojnice, kutni filter, bradavica. Ovisno o konfiguraciji cijevi, ovaj pribor može varirati;
  9. Spremnik akumulatora (prijemnik) 200 litara. Bolje je koristiti plastične proizvode s membranom, opremljenu manometrom i tlačnim prekidačem;
  10. Magnetski pokretač, čiji su stezaljki zatvoreni / otvoreni krug napajanja crpke. Starter se upravlja pomoću strujne struje iz tlačne sklopke prijemnika. Instalirano za pokretanje visokonaponskih crpki s velikim početnim strujama;
  11. Upravljačka stanica pumpe, koja omogućuje ručno pokretanje i ponovno pokretanje uređaja;
  12. Senzor razine vode u bušotini i relej za zaustavljanje u nuždi pumpe kada razina vode pada ispod dopuštene razine.

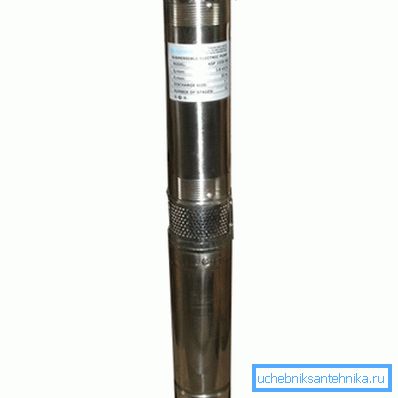

Kvalitetna podvodna pumpa može održavati tlak od 65 metara s snagom od samo 250 W.

Obratite pažnju! Elementi za podmazivanje pumpe i automatizacijske automatizacije trebaju biti najkvalitetniji, stoga ne preporučujemo spremanje i kupovanje proizvoda sumnjivih proizvođača.

Umetanje i spajanje crpke

Fotografija prikazuje proces uranjanja crpke u bušotinu.

Idemo na posao.

Najprije morate sastaviti sustav podizanja vode na površinu:

  1. Pumpa se uzima, a u izlaznom otvoru uvrtamo bradavicu vanjskim navojem. Zatim zakrećemo kontrolni ventil na bradavici i spojimo spojnicu na PND cijev (spojka se obično koristi 32 inča);
Spojimo crpku s crijevom za podizanje.
  1. Spojite spojnicu s vodovodnom cijevi, prethodno izrezanu na veličinu. Kabel za napajanje motora položi se duž cijevi i pričvršćuje se s trakom ili stezaljkama svakih 2 do 3 metra;

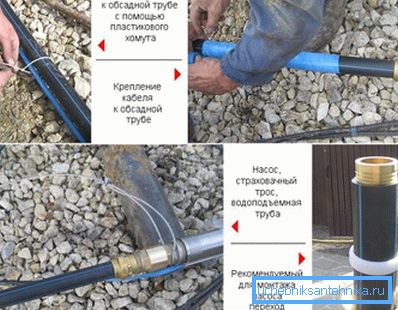

Pričvrstite kabel na cijev.

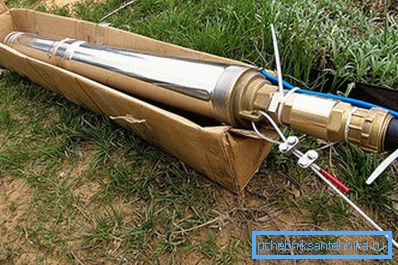

  1. U montažnim otvorima na tijelu pumpe prolazi kroz sigurnosni kabel (obično je uključen) i pričvrstite ga s dva spojnica na vijcima;
Kabel je fiksiran s dva vijka.
  1. Pumpa se uzima i nježno ga spusti cijev, pa nemojte dirati zidove kućišta. Udaljenost do dna je najmanje 1 do 2 metra. Dinamična razina vode u bušotini mora biti najmanje 5 metara iznad pumpe;
Lagano uronite crpku.
  1. Gornji kraj cijevi je navijen u rupu bušotine i pričvršćen, dolazimo i kabelom. Sigurnosni kabel je pričvršćen na poseban prsten na donjoj strani gornjeg poklopca;
Čvrsto ugradite vrh čvora.
  1. Spojimo kabel na mrežu od 220 V i napravimo početak ispitivanja crpke. Ako voda ne ide odmah - izvucite je s usta iz cijevi, kontrolni ventil možda nije radio zbog zraka u sustavu;
Spojimo kabel crpke na mrežu.
  1. Ako voda ide - to znači da je prva faza završena.

  Obratite pažnju! Ako je crpka već opremljena kontrolnim ventilom, bolje ga je kopirati s mjedenim proizvodom jer je mnogo pouzdanija: cijena dobre crpke je previsoka za rizik.

Podzemni vodovod

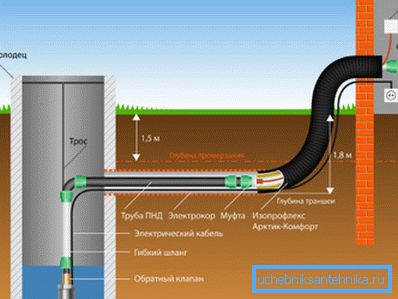

Vanjska cijev s cijevnim sustavom grijanja.

Sada, zapravo, kako dobiti vodu iz bunara u kuću. U tu svrhu, bolje je koristiti cijev od polietilena, jer se prodaje u zavojima, a imate priliku odabrati segment željene duljine kako biste izbjegli nepotrebne spojeve.

Također je korisna zakretna spojnica za PND cijevi i skup dodatnih spojeva. Upotrebljavajte samo kvalitetne proizvode, preporučujemo da zaustavi izbor talijanskih proizvođača.

Dakle, uputa za polaganje cijevi iz bunara u kuću:

  1. Na dubini zamrzavanja tla (za svaku regiju ima svoju, središnju zonu Rusije je oko 5 metara), kopamo rov iz bunara u kuću. Bolje je postaviti komunikaciju u najkraćem pravcu, jer tada vam neće trebati zakretne priključne stanice, a potrošnja materijala bit će niža;

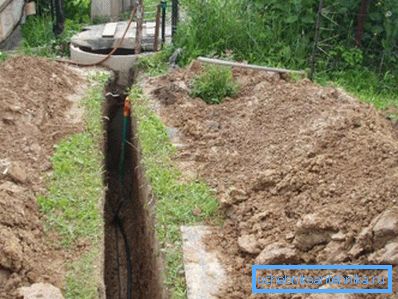

Izrađujemo zemljane radove;
  1. Na dnu rova ​​izbaci se sloj pijeska visok 10-20 cm, s laganom pristranosti prema bušotini (1% će biti dovoljno). Stavili smo cijev na ovu posteljinu;

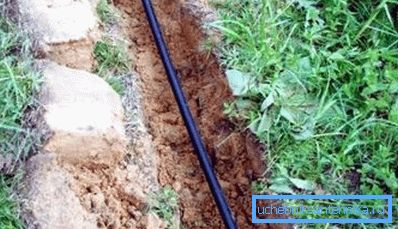

Stavili smo cijev na pijesak jastuk.
  1. Zavijamo jedan kraj crijeva u kantu i spojimo je pomoću koljena i pribora s podiznom cijevi;
Dobivamo cijev u kavezu i spojimo ga s podiznom granom.
  1. Započeli smo drugi kraj u posebnu rupu u temeljima kuće ili baze, nabaviti ulaznu točku s plastičnom rukavicom i pažljivo brtviti silikonom ili drugim brtvilom;

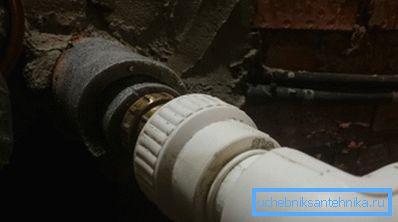

Ulazimo kroz zid temeljca ili podruma.
  1. Cijev je prekrivena slojem pijeska tako da je prekriven visinom od 15 cm, a jarak je pokriven zemljom. Kamenje u tlu ne bi trebale pasti, a ovarija ne mogu.
Posipajte cijev i pokopajte jarak.
  1. U donjem dijelu cijevi je bolje osigurati odvodni ventil za ispuštanje vode iz bušotine u slučaju očuvanja mjesta za zimu.

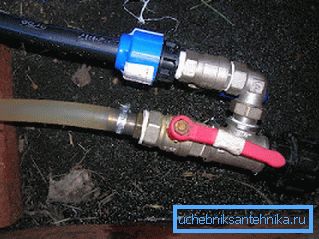

Na najnižoj točki vodoravne cijevi ili u vertikalnom području unutar bušotine, može se umetnuti slavina za ispuštanje vode.

  Obratite pažnju! Ako se cjevovod produbljuje ispod razine zamrzavanja tla, treba ga izolirati posebnim polistirenskim kućištem od pjene, u koju je bolje umetnuti grijaći kabel koji je spojen na temperaturu prekidača. Također dolaze s grafikom ulaza koji se nalazi na površini ili blizu nje.

Priključak prijemnika

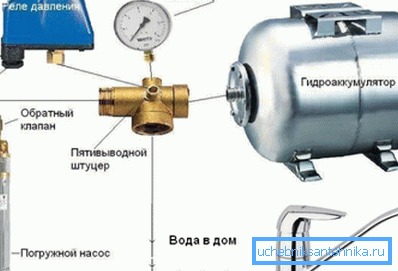

Priključak dijagramu hidroakumulatora.

Kao što smo već rekli, vodoopskrbni sustav ne smije samo isporučivati ​​vodu potrošaču već i osigurati tlak i učinak prihvatljiv za normalan rad sanitarne opreme. Potopna pumpa je sposobna stvoriti dovoljno visoki tlak, ali će biti nestabilan, a uz naglo blokiranje ventila može doći do hidrauličkog udara.

Pored toga, ako je crpka izravno priključena na vodovod, svaki put kad se slavina otključa u bilo kojem vodovodnom sustavu (umivaonik, sudoper, kupaonica, WC itd.), Motor crpke će se uključiti. To će nepovoljno utjecati na vijek trajanja motora, mehaniku pumpe, kao i točke isključivanja na releju ili starteru.

Stoga je potreban hidroakumulator, koji će akumulirati vodu pod pritiskom i dostaviti ga potrošaču. Kada tlak u spremniku uređaja padne ispod određene razine, aktivirat će se tlačni prekidač koji će zatvoriti krug napajanja motora pumpe i pumpa će potrebnu količinu vode. Ako je kapacitet spremnika 100 litara ili više, tada za prosječan broj obitelji broj crpki će biti mali, a to će trajati dugo.

U pravilu, volumen spremnika prijamnika izračunava se na temelju odnosa od 20 litara po slavinu, uključujući WC, zalijevanje i drugo.

Zaustavili smo se da uđemo u cijev u kuću. Idi naprijed:

  1. Unos cijevi povezan je pomoću spojke s petipadnim spojnicama. Vezni spoj spojimo na inčnu rupu kroz bradavicu s maticom;
Za povezivanje vrha ulazne cijevi s spojnicom koristite
  1. Na ulazu prijamnika oslobađamo zavojnu zavoj, koju proširujemo s segmentom cijevi željene duljine. Ako je moguće, umjesto cijevi i lakta, koristimo fleksibilnu crijevu s slavinom;

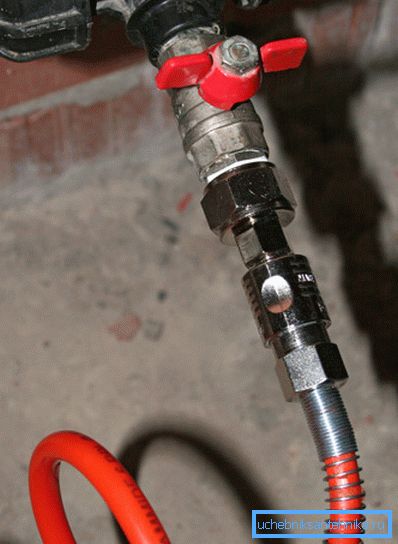

Spojite spremnik s priključkom;
  1. Kraj cijevi za prijam je spojen preko kuglastog ventila s maticom za poklopac s bilo kojim slobodnim osovinskim otvorom. Ako se koristi crijevo s slavinom, njezin se kraj jednostavno uvlači kroz adapter ("američki") u otvor mlaznice;

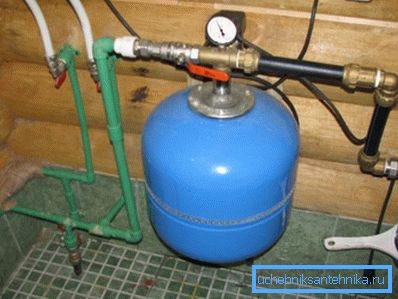

Evo kako spajati spremnik izravno na pet-pinski priključak.
  1. U rupu? inča povezati mjerač tlaka;
  2. Na neotkupljenu rupu? inča povezati tlačni prekidač;

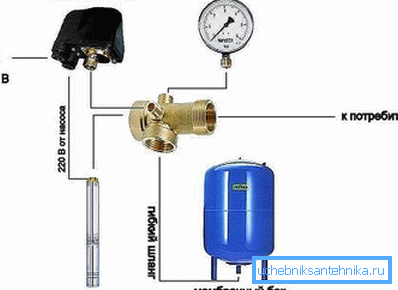

Na dijagramu su prikazane rupe za spajanje dijelova na priključak.
  1. Preostala neotplaćena inčna rupa razdjelne spojnice spojena je pomoću ventila s maticom za zatvaranje za dovod vode do potrošača;

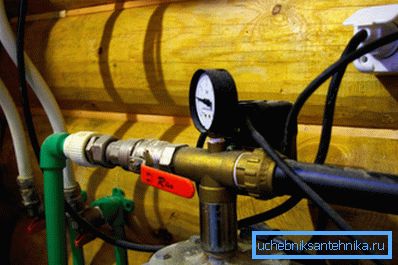

Spojimo vodenu cijev (zeleno) s inčnom rupom spojke kroz slavinu s američkim.
  1. Spojmo kabel za napajanje crpke na stezaljke releja koje će se pokrenuti i ugasiti. Sklopni krug je jednostavan i opisan je u uputama za relej. Ako je potreban starter, tada se njegov svitak pokreće preko releja, a crpka je spojena na stezaljke startera;
Prebacujemo pritisni prekidač i snagu pumpe.
  1. U međuvremenu, kabel pumpe uvodimo preko ručnog prekidača, namijenjen startnoj struji motora s dvostrukom marginom;
Instaliramo sustav ručnog pokretanja.
  1. Pomoću prekidača za ručno podešavanje pokrenemo crpnu opremu i pričekajte dok je spremnik pun, a sustav će automatski isključiti snagu motora pumpe. Primjetimo pritisak na mjeraču tlaka. Zatim otvaramo nekoliko slavina i pustimo vodu sve dok sustav ponovno ne pali crpku i također namjestiti vrijednost tlaka;

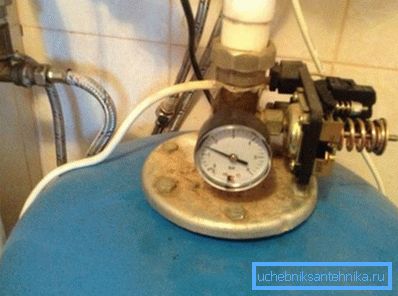

Primjećujemo niži i gornji prekid tlaka.
  1. Usporedimo dobivene vrijednosti s karakteristikama putovnice prijamnika, i po potrebi podesite relej.

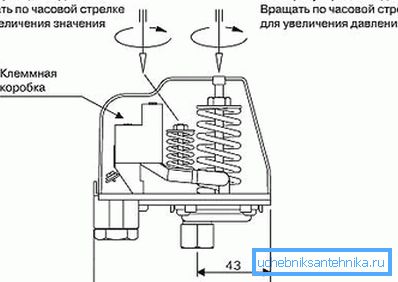

Ako je potrebno, napravite relej za podešavanje.

zaključak

Ugradnja autonomnog vodoopskrbnog sustava vrlo je odgovoran zadatak, koji se sastoji od mnogih stupnjeva. Ipak, cijeli kompleks radova može se obavljati samostalno slijedeći točke u našem priručniku (također naučiti kako dobiti pumpu iz bunara).

Videozapis u ovom članku jasnije prikazuje proces.
