Kako izmjeriti cijevi za vodu: sve što trebate znati o

23-09-2018
Opskrba vodom

Raspon vodenih cijevi uključuje proizvode različitih veličina. Da ne biste ušli u neugodnu situaciju, kada kupljeni dijelovi ne odgovaraju dijelovima ili drugim parametrima već instaliranim, važno je da svaki vodoinstalater prepozna najčešće promjere cijevi, ali i da ih pravilno mjeri. Naš će članak biti posvećen tim pitanjima.

Što točnije odaberemo promjer, to će biti bolja veza

Dimenzije sanitarne opreme

Osnovni parametri

Prije analize raspona vodnih i plinskih proizvoda, koji je dan u odgovarajućim državnim standardima i SNiP-ovima, morate razumjeti koje će parametre raditi.

Prilikom mjerenja tih dijelova trebat će nam sljedeće vrijednosti:

  • D - promjer. Ona predstavlja udaljenost između točaka koje su najudaljenije jedna od druge na vanjskoj površini.
  • Doo - uvjetni prolaz. Magnituda uvjetnog prolaza je jednaka promjeru unutarnjeg kanala cijevi, zaokružen na standardnu ​​vrijednost s određenim stupnjem točnosti.

Obratite pažnju! U međunarodnom označavanju, simboli D i Dn, odnosno, koriste se za označavanje vanjskog promjera i uvjetnog prolaza.

  • - debljina stijenke. Što je veća ta vrijednost, to će biti trajnija struktura i što više pritiska cijev će izdržati.
Ovisnost SDR i izdržljivost

Osim toga, kako bi se u potpunosti cijenio sposobnosti određenog modela, koristi se takozvani standardni omjer (SDR). Ta se vrijednost izračunava pomoću formule:

SDR = D / s

Vrijednost SDR-a u pravilu je zaokružena na tablične vrijednosti, što vam omogućuje jednostavno odabir materijala koji ima željeni otpor prema unutarnjem pritisku.

Inča ili milimetara?

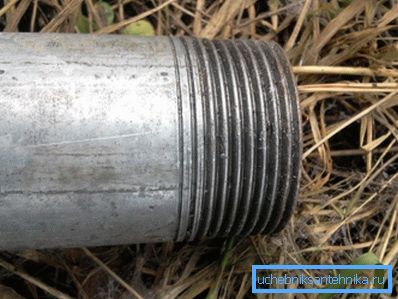

32 mm ili 1 1/4 inča cijev za vodu s navojem

Druga važna točka je odrediti omjer između metričkih i inčnih veličina cijevi. Čini se da ništa nije jednostavnije - samo umnožite promjer cijevi u inčima veličine jednog inča (oko 25,4 mm) i dobivamo željeni rezultat, ali u praksi sve je nešto komplicirano.

Činjenica je da inč označava navoj cijevi, koji je izrezan na vanjski promjer, a kod odabira cijevi (osobito kod zamjene metalnih proizvoda s plastikom), unutarnji promjer je važan.

Tako profesionalni vodoinstalateri koriste standardne omjere:

  • Vodovod 1 2 inča - uvjetni prolaz 15 mm, vanjski promjer od 20 do 22 mm.
  • Vodena cijev 3 4-cijev u 20 mm, vanjski dio od 25 do 27 mm.
  • Inch proizvod - 25 i 32 mm.
  • Vodena cijev 1 1 2 - uvjetni prolaz od 40 mm, ovisno o debljini stijenke može imati promjer od 45 do 50 mm.

Također u našem članku dani su tablice omjera palac i metričke dimenzije cijevi najčešće korištenih u radu.

Omjer tablice glavnih veličina

kapacitet

Ponekad za odabir dijelova koji se koriste pri izgradnji komunikacija, potrebno je utvrditi kapacitet cijevi određenog promjera.

Ova vrijednost pokazuje koliko tekućina može proći kroz unutarnji kanal po jedinici vremena i ovisi o sljedećim čimbenicima:

  • Materijal od kojeg je napravljena cijev.
  • Oblik proizvoda (okrugli / profil).
  • Promjer uvjetnog prolaza.
  • Ukupna dužina konture.
  • Prisutnost nagiba i njegov stupanj.
  • Tlak sustava

Za izračun ove vrijednosti obično se koriste gnjavne formule, jer vodoinstalateri obično koriste ili standardne, vremenski testirane otopine ili koriste tablične vrijednosti. Dakle, prema takvoj tablici, propusnost cjevovoda je 100 mm s brzinom pomicanja tekućine pri 0,3 m / s, a tlak od 90 Pa / m će biti oko 30 tisuća kg / h.

Stopa propusnosti

Obratite pažnju! Da ne napravite vlastite izračune, možete preuzeti poseban program kalkulatora.

Metode mjerenja kod kuće

Cijev možete mjeriti vlastitim rukama na nekoliko načina:

  • Ako proizvod ima dovoljno velik promjer, najlakši je način upotrebe fleksibilne mjerne trake (mjerač kroja je savršen). Zamotajte traku oko cijevi i izmjerite opseg u najširem dijelu. Zatim izračunavamo promjer, dijeleći opseg s brojem "Pi", približno jednakom 3,1416.

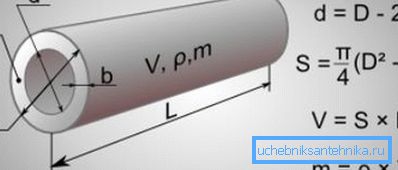

Izračunska shema

Obratite pažnju! Budući da se standardizirani dijelovi koriste u svakodnevnom životu, instrukcija preporučuje jednostavno podjelu opsega 3: točnost će biti prilično dovoljna.

  • Za rad s cijevima s malim promjerom, možete koristiti čeljust ili mikrometar. Ako se stalno bavite sličnim zadacima, bolje je kupiti model s elektroničkim zaslonom: cijena je nešto viša od standardnih mjerača, ali je neusporedivo prikladnija za upotrebu.
  • Pomoću čeljusti također možete odrediti unutarnji promjer proizvoda. Da biste to učinili, na krišku na nekoliko mjesta izmjerimo debljinu stijenke, izračunavamo prosječnu vrijednost ovog parametra i oduzimamo je dvaput od postavljene vrijednosti vanjskog promjera.

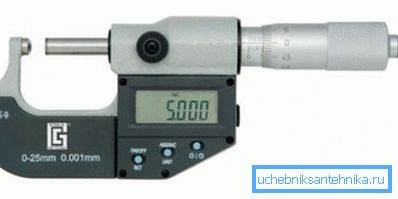

Foto mikrometar za cijevi
  • Konačno, za rješavanje problema, možete koristiti grafičke programe. Na cijev koju treba izmjeriti primjenjujemo ili vladar ili objekt s prethodno poznatim dimenzijama (na primjer, odgovarajuću kutiju). Fotografirajemo proizvod, a zatim pomoću računalnih programa koreliramo dimenzije standarda s dimenzijama cijevi.
Približno mjerenje promjera

Obratite pažnju! Najčešće se ova tehnika koristi za objekte velikih razmjera, kao i za cijevi, kojima je vrlo teško pristupiti.

zaključak

Saznajte koji proizvod ispred nas - vodovod 50 mm, 60 mm ili 1 1/2 inča - na nekoliko načina. Što točnije mjerimo, to je veća vjerojatnost odabira prikladnog dijela za povezivanje ili zamjenu. Više o načelima mjerenja cijevnih proizvoda možete saznati u videu u ovom članku.
