Kako spojiti bojler za vodu - pregled opcija

Topla voda u kući je jedna od komponenti ugodnog života. Na prostranstvu naše velike domovine, ne postoji posvuda centralizirana opskrba toplom vodom, pa ljudi instaliraju lokalne sustave grijanja. No, stjecanje takvog uređaja odmah dovodi do sljedećeg pitanja, kako pravilno spojiti bojler s vodovodnom mrežom. Sve što je, na ovaj ili onaj način, povezano s tim, dalje ćemo razgovarati.

Fotografija električnih grijalica za vodu.

Važno: slične jedinice, ovisno o načinu grijanja, dijele se u dva velika pravaca. Ova plinska oprema i električni aparati. Stoga je samoizgradnja plinskog grijača u običnim ljudima stupca strogo zabranjena. Stoga ćemo u nastavku razmotriti samo one uređaje koji rade na struju.

Jedan od modela plinskog stupca.

Vrste opreme

Moderno tržište toliko je zasićeno tim jedinicama da je običnoj osobi često teško shvatiti tu obilju.

Da biste izbjegli pogreške, jer cijena takvih uređaja može biti prilično visoka, prije svega morate jasno odrediti za koju svrhu trebate grijač i koliko često ga namjeravate koristiti.

Kotao s vertikalnom suspenzijom.

Važno: shema spajanja grijalice za vodu u apartmanu i privatnoj kući nije mnogo drugačija. Konkretno, korištene jedinice su iste. Razlika može biti samo u broju povezanih elemenata.

  • Ova oprema je protočna i kumulativna.. Tekuća oprema, kao što to ime govori, radi samo u trenutku kada tekućina prolazi kroz jedinicu. Dolazi hladna voda, zagrijava se u izmjenjivaču topline i izlazi već zagrijana. Najpopularniji su gejziri.
Kotlovnica.

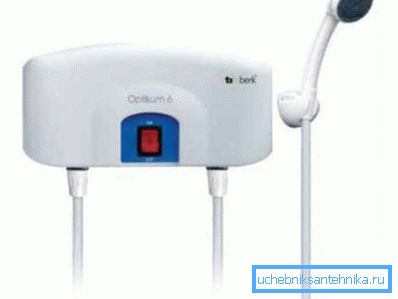

  • Dostupni su i električni aparati koji rade u sličnom uzorku protoka.. Imaju kompaktne dimenzije i malu količinu, ali ozbiljan nedostatak je značajna potrošnja energije i potreba za ugradnjom armiranog električnog ožičenja.
  • Daleko popularnija među električnim aparatima su grijači za pohranu, poznatiji kao kotlovi.. Načelo rada je jednostavno, grijači se instaliraju u spremnik i odmah se zagrijava značajna količina vode, nakon čega se troši po potrebi. Temperatura u kotlu se neprestano održava redovitim uključivanjem istih grijaćih elemenata.

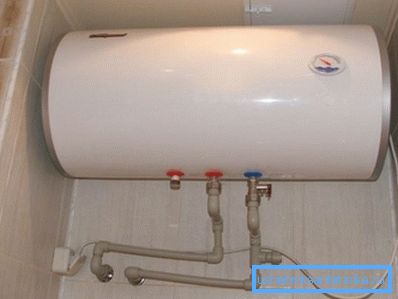

Vodoravni kotao.
  • Priča ne bi bila potpuna ako ne spominjemo uređaje neizravnog zagrijavanja. U pravilu, oni se ugrađuju uz kotao za grijanje. Zapravo, oni su isti bojler tipa za pohranu, samo voda koja se u njima ne zagrijava električnim elementima za grijanje, nego pomoću izmjenjivača topline ili izmjenjivača topline koji se napaja iz kotla za grijanje.
  • Sva slična oprema može se montirati i pod. Kapacitet montiranih kotlova često ne prelazi 100-150 litara, može se postaviti vodoravno ili okomito. Jedinice na podu, u pravilu, imaju veliku količinu i snažan, ponekad kompleksan sustav grijanja, iako postoje i kompaktni modeli dizajnirani za instalaciju ispod sudopera.

Važno: Upute za ugradnju vodoravnih ili vertikalnih grijača strogo zabranjuju promjenu smjera ugradnje. Drugim riječima, horizontalni uređaji ne mogu se postaviti okomito, a vodoravno vodoravno.

Indirektni spremnik za grijanje.

Opća načela instalacije

Prije nego što kupite jedinicu, odlučite gdje ćete ga staviti. Izmjerite koliko slobodnog prostora imate. Činjenica je da se preporučuje instaliranje kotlova što je moguće bliže mjestu rada.

Ako je ovo kuhinja, bolje je montirati, bilo iznad sudopera ili ispod sudopera. Isti princip vrijedi i za kupaonicu. Što je spremnik dalje od dizalice, veća će biti gubitak topline tijekom prijevoza. Također je odmah bolje razmotriti praktičnost spajanja na hladnu autocestu i mrežu.

Savjet: može se postaviti grijač vode bez priključka za vodu, ali za to ćete morati ponuditi alternativu vodoopskrbu. U kućnim uvjetima, to može biti improvizirani vodeni toranj s visinom od 6 do 10 m. Za cijelu godinu bolje je kupiti crpnu stanicu.

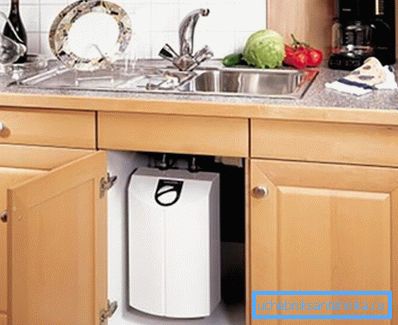

Grijanje ispod sudopera.

Bez obzira na vrstu uređaja koji ste odabrali, spajanje električnog bojler s vodovodom počinje ga vješanjem na zid ili postavljanjem podne jedinice u nepomičnom položaju. Vodoravni kotlovi često imaju 2 priključna mjesta, okomito 4.

U principu, nije teško popraviti spremnik vlastitim rukama; Osim toga, takva oprema je montirana samo na snažne, nosive zidove. Otvori su bušeni, ugrađeni klinovi i pričvršćeni sidreni vijci.

Instalacija kumulativnog sustava djelovanja

Osnovna shema spajanja grijača spremnika s vodom se sastoji od nekoliko faza. Prije svega, odlučite koje cijevi ćete se povezati.

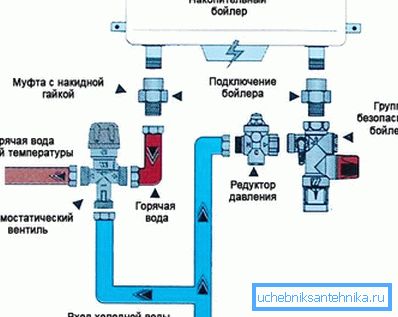

Ugradnja krutih cijevi.

Fiksna krute cijevi od metala ili polipropilena su pouzdane, ali bez odgovarajućih vještina teško je montirati. Savjetujemo vam da vodu za grijanje priključite na vodovod pomoću fleksibilnih metal-plastičnih cijevi ili mekih armiranih crijeva. U prvom slučaju, dodatno ćete morati pričvrstiti spojne cijevi. A u drugom, samo namotavanje i tipke.

Prije spajanja grijača spremnika za vodu na vodovod, sigurnosni ventil se postavlja na cijev za podnožje hladne vode na spremniku. Svi renomirani proizvođači u početku dovode svoje jedinice s takvim ventilom. Ali ako u paketu ne ide, mora se kupiti. Bez takvog ventila, kotao može jednostavno eksplodirati.

Savjet: U vodoopskrbnom sustavu gradskih stanova često postoje značajni padovi tlaka, što je dovoljno opasno za svaki kotao. Stručnjaci savjetuju da odmah ulaze specijalni reduktor tlaka u vodovodnu mrežu.

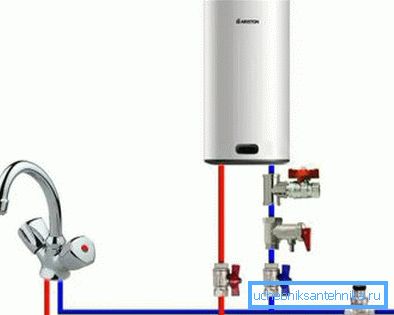

Položaj sigurnosnih ventila.

Na ulaznom i na izlaznom kuglastom ventilu instalirani su i ventili, pomoću kojih će se izvršiti prilagodba rada kotla. Kada su cijevi spojene, morate otvoriti oba ventila i napuniti spremnik. Neprestano strujanje, bez zračnih utikača, iz cijevi s vrućom vodom signalizira puninu. Zatim se kotao može priključiti na mrežu.

Shema spajanja električnog bojler s vodom uključuje i drugu jednako važnu pozornicu. Ova veza jedinice s mrežom. Odmah treba napomenuti da takva oprema ima veliku moć i za to, morat ćete instalirati zasebnu liniju za napajanje. Inače, riskirate spaljivanje električnih ožičenja u cijeloj kući ili stanu.

U idealnom slučaju, od štitnika se postavlja zaseban ulaz s bakrenog kabela odgovarajućeg poprečnog presjeka i instalira ulazni automat odgovarajuće snage. Za montažu utičnice ili ne ovisi o sobi. Može se ugraditi u kuhinju, au kupaonici s visokom vlagom utičnica će biti suvišna.

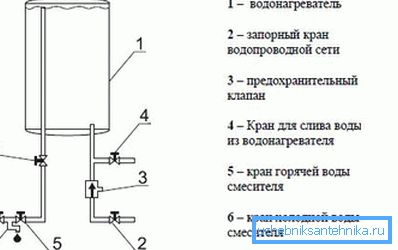

Mjesto čvorova u sustavu.

Posebnu pažnju treba posvetiti uzemljenju, a bez toga, stavljate svoj život u ozbiljan rizik. U privatnim kućama, možete ga sami organizirati i bodriti nekoliko metara i pol metalnih igala u zemlju. A u urbanim stanovima postoji uzemljenje na tijelu postrojenja u stubištu ili podrumu kuće.

Važno: moguće je priključiti električni kotao samo ako je potpuno napunjen vodom. U suprotnom aparat će jednostavno zapaliti.

Jedinica snage Trenutni izračun Presjek bakra
1,0 kW 4.5A 1 mm?
2,0 kW 9,0A 1,5 mm?
2,5 kW 11,4A 2,5 mm?
3,0 kW 13,6A 2,5 mm?
3,5kVt 15,9A 2,5 mm?
4,0 kW 18,2A 4 mm?
4,5kVt 20,5A 4 mm?
5,0 kW 22,5A 4 mm?
6,0kVt 27,3A 4 mm?
8,0kVt 36,4A 6 mm?
9,0kVt 40,5A 10 mm?

Tablica preporučenog poprečnog presjeka bakrenih kabela za spajanje različitih jedinica. Za aluminijski vodič, faktor povećanja će biti 1,3 - 1,5.

Priključak kotla za strujanje

Priključna shema trenutnog bojlera za vodu nije dovoljno velika, ali se i dalje razlikuje od instalacije njegovog akumulativnog kolektora. Prije svega, akcije ovdje se izvode u malo drugačijem redoslijedu. Prvi je montiran i povezan ožičenje. Kao što je ranije spomenuto, ova oprema zahtijeva snažnije ožičenje.

Stručnjaci također preporučuju spajanje trenutnog bojlera s vodom na vodoopskrbni sustav prema posebnoj shemi. Njegovo je načelo slično instalaciji grijaćih radijatora s premosnicom. Grijač se presijeca u liniju i dodatno montira cijev s ventilom koji povezuje crtu koju je grijao, zaobilazeći.

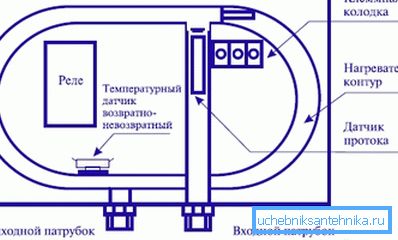

Krug grijača protoka.

Stoga, blokiranjem nekoliko ventila, voda se može izravno pokrenuti. Kao rezultat, postaje moguće popraviti uređaj bez odspajanja središnjeg vodoopskrbe. Što se tiče cijevi i spojeva, oni se koriste jednako kao kod kumulativnih kotlova.

Videozapis u ovom članku prikazuje mogućnosti povezivanja.

zaključak

U zaključku treba napomenuti da je protočna verzija električnog grijača prednost da se instalira samo za kratkotrajnu uporabu u malim količinama. Ako vam je potrebna velika količina tople vode, savjetujemo vam da prednost pred agregatima kumulativnog djelovanja.

Podna kotlovnica u privatnoj kući.
