Karantena dizalica: vrste, primjena, instalacije

Kako su ventili montirani na prirubnice? Kada je opravdano koristiti ih u inženjerskim komunikacijama? Ima li kakvih suptilnosti u instalaciji ovih elemenata ventila? Pokušajmo odgovoriti na ta pitanja.

klasifikacija

Prvo ćemo razumjeti koji su ventili s prirubnicama.

uređaj

Po načinu na koji se voda preklapa, mogu se razlikovati četiri klase ventila.

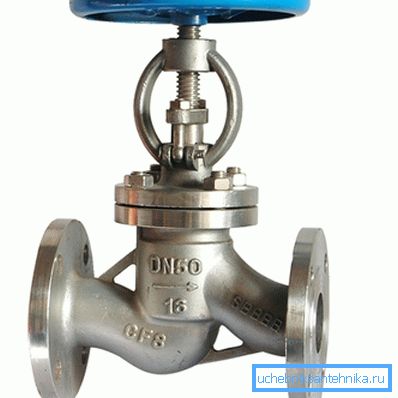

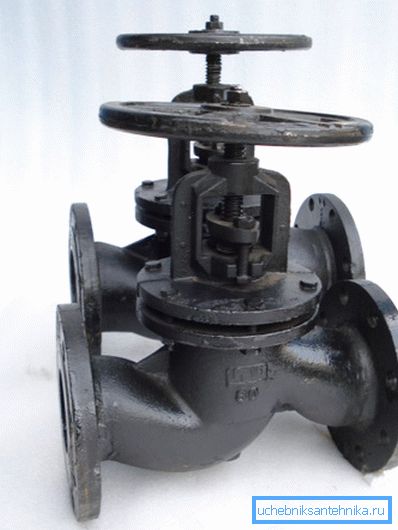

1. vijak. Ventil se pomično pričvršćuje na navojnu šipku koja se pritisne na sjedalo u tijelu ventila. Brtva za brtvljenje je osigurana čvrstoćom. Brtvena pera, koja se na tijelo izvlači maticom ili parom. Ovaj tip ventila ima niz specifičnih nedostataka:

• Oni mogu proći vodu samo u jednom smjeru. Brojač protoka nije samo nepoželjan: to je opasan jer može prouzročiti da se ventil otkine s pripadajućim hidrauličnim čekićem.
• Oni imaju visoku hidrauličku otpornost zbog složenog oblika i relativno male veličine rupice u sedlu.
• Oni zahtijevaju periodično pakiranje žlijezde koja se proizvodi ne samo kod aktivne upotrebe ventila, već iu praznom hodu.
• Gume ili paronitne brtve nose tijekom rada i također zahtijevaju periodičku zamjenu.

Napomena: pijesak ili rudnik uhvaćeni ispod ventila često dovode do potpunog ili djelomičnog uništenja brtve. Njegov resurs smanjuje i okruženje visoke temperature.

1. pluta. U njima protok je blokiran koničnim zatvaračem kroz prolaznu rupu. Bez tipičnih problema, ovdje nije učinjeno.
2. S velikom veličinom ventila (na primjer, DU65), okretanje utikača zahtijeva znatan napor: otpor povećava razmjerno povećanju dodirnih površina utikača i kućišta.
3. U ovom slučaju potrebno je periodično pakiranje žlijezde.
4. vrata. Njihov je uređaj bliži ventilu nego ventilu: navojna šipka spušta konični ventil između dva ogledala (prstenasti brtve u bronci). Često se upotrebljavaju trajne gumene ili polimerske brtve umjesto žlijezde; jedini važan problem je neupotrebljivost ventila tijekom obrađivanja čvrstih sedimentnih zrcala.
5. lopta. Kugla mjedi ili nehrđajućeg čelika s prolaznom rupom rotiraju u tijelu ventila kada se okreće ručka. Fiksirana je parom prstenastih sedla od Teflon ili Teflon; brtva istog materijala brtvljuje stablo.

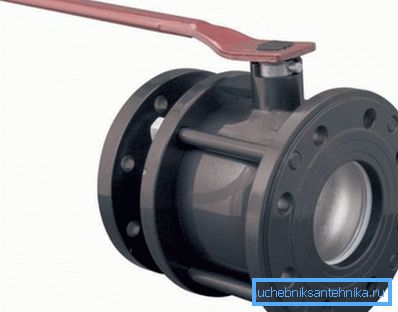

Kuglasti ventili su najprikladniji, praktičniji, izdržljivi i neispravni; istodobno se cijena kuglastog ventila razlikuje malo od drugih struktura iste veličine.

srijeda

Većina ventila za prirubnice za cijevi koje nudi tržište orijentirani su za korištenje u sustavima za opskrbu vodom i grijanje.

Međutim, također možete pronaći rješenja za druga radna okruženja.

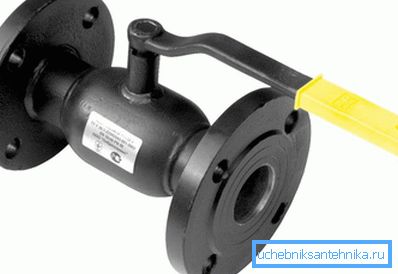

• Šipke s prirubnicama s plinskom kuglicom imaju poboljšanu kvalitetu površine lopte što sprječava najmanji gubitak. U pravilu su označeni žutim olovkom.

Zanimljivo: upute proizvođača obično omogućuju upotrebu plinskih ventila u cjevovodima koji ne samo plin, već i vodu, naftne derivate i paru s temperaturama do 150 ° C.

• Kuglični parni ventil koristi otporne na Teflonske brtvene prstene, omogućujući im rad u okruženju s temperaturama do 250 ° C.

funkcionalnost

Većina prirubničkih dizalica pružaju samo jednu priliku - potpuno isključiti struju medija kroz cjevovod.

Međutim, postoji više egzotičnih opcija.

• Upravljački ventil s kuglastim prirubnicama omogućuje vam guranje cjevovoda, glatko mijenjajući križ. Ključna razlika između upravljačkih ventila i konvencionalnih kuglastih ventila je u obliku rupice u kuglici za zabravljivanje: nije okrugla, već ovalna ili složenija.

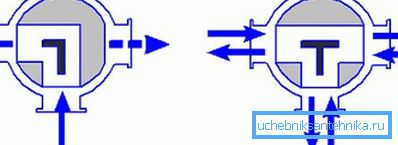

• Troputni kuglasti ventil također se razlikuje u obliku usjeka: u ovom slučaju je napravljen kutni, što omogućuje ostvarivanje načela bilo - ili -. Protok vode iz cjevovoda broj 1 usmjerava se na cijev broj 2 ili broj 3.

Veličine i primjena

Veličine svih ventila prirubnice koje proizvodi domaća industrija se uzimaju prema GOST pod brojem 28343-89.

Zanimljivo je: u principu, veličine prirubnica, uključujući i one za ventile, regulirane su zasebnim standardom - GOST 12815-80. Međutim, ovaj dokument u potpunosti duplicira raspon veličina od GOST 28343-89.

Ove dimenzije dajemo u milimetrima i inčima.

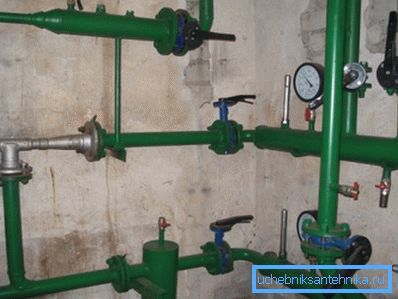

Koje dimenzije cjevovoda opravdavaju korištenje prirubničkih ventila za instalaciju sustava grijanja ili opskrbe vodom vlastitim rukama?

Prema autoru - počevši od DU40. Bolje je zamijeniti kuglasni kuglasti ventil DN25 ili DN32 pomoću spojnog ventila: nit ove veličine može se ručno rezati, s umetkom cijevi, ali će prirubnica morati biti zavarena, što je često problematičnije i zahtijeva potpunu odvodnju cjevovoda.

Istodobno, velikom veličinom niti, čak i pokušaj pomicanja matice za zabravljivanje na sjenicu zahtijeva ogromnu količinu napora. Mnogo je lakše demontirati ili zamijeniti kuglasti ventil DU80 s prirubnicom nego rastaviti navojni zglob istog promjera.

Nuance: za razliku od navoja, prirubnica ne zahtijeva ugradnju pojačivača i može se koristiti u uvjetima nedostatka duljine ravnog dijela cjevovoda. Međutim, rastavljanje malih prirubnica spojenih čeličnim vijcima nije za blijedo srca. U pravilu se lakše rezati vijci nego odvrnuti.

montiranje

Trikovi sklopa malo se priležu.

• Zajednički se koriste za brtvljenje paronitskih brtvila. Međutim, mogu se zamijeniti samo izrezbarenim iz stare kamere. Nemojte zaboraviti ostaviti jezik na rubu brtve, što će vam omogućiti da ga dobijete između prirubnica.

• Kako bi se izbjeglo iskrivljavanje, prirubnica se križi unakrsno, jedan ili dva okretaja ključa odjednom.
• Vijci trebaju biti smješteni na jednoj strani prirubnice. U slučaju da je ravna vodoravna, vijci su pričvršćeni na vrh. Lakše je mamiti matice; Osim toga, pad s visine svjetlosne matice je manje vjerojatno da će prouzročiti ozljedu osobe ispod nje.

zaključak

Nadamo se da će naše pomalo površno poznanstvo s cijelim nizom ventila i pribora pomoći čitatelju u odabiru rješenja za vlastite projekte. Video u ovom članku, kao i obično, sadrži dodatni materijal. Sretno!
