Kuglasni kuglasti ventil 11b27p1: uređaj, karakteristike,

Što je mjedena kuglična spojka 11b27p1? Kako to radi? Što moderni kuglasti ventili izgledaju protiv konkurentnih rješenja? Gdje se mogu primijeniti? Shvatimo.

Kako to radi

Brass kuglični slavine za spajanje marke 11b27p uređene su prilično tradicionalno za ovu vrstu ventila.

• Glavni element ventila je mjedena lopta s prolaznom rupom. Ovisno o položaju, brzina protjecanja radnog medija kroz kućište se otvara ili zatvara.

Korisno: kao i sve ostale vrste ventila, kuglasti ventili nisu namijenjeni prigušivanju (prilagodba među zemljama). Imaju samo dvije radne pozicije - otvorene i zatvorene. Kada ventil radi u polu otvorenom položaju, tijelo između brtvenih prstena postupno se puni troske.

• Zloglasni brtveni prstenovi s niskim trenjem materijala pričvršćuju loptu na obje strane, osiguravajući čvrstoću u zatvorenom položaju.
• Stablo prolazi kroz rupu u kućištu i zapečaćuje se brtvom nalik na žlijezdu - polimernog prstena, koji se na vrhu pritisne pomoću perača.
• Perilica je pričvršćena na šipku ručkom (poluga ili leptir) i matice.

karakteristike

Tehničke karakteristike kuglastog ventila 11b27p1 također su prilično standardne.

Vjerojatno je vrijedno dodati nekoliko komentara na suhe brojeve:

• Materijal tijela i lopte isključivo je otporan na elektrokemijske procese.. Brass ne tvori galvanski par s bilo kojim od upotrijebljenih metala.
• Toplinska stabilnost fluoroplastika omogućuje da radi ne samo u unutrašnjem inženjerskom sustavu zgrada, gdje je maksimalna temperatura zgrada ograničena na 95 - 105 ° C, već i na grijanju glavnih i lift čvorova s ​​temperaturom polja do +150 C. Zapravo, kuglična spojka 11b27p DU15 RU16 često se koristi kao upravljački ventil u dizalu.

Stvarni vijek trajanja ventila u normalnim radnim uvjetima je nekoliko puta veći od izračunatog. Jednostavno rečeno - instaliranjem, teško ćete biti prisiljeni kupiti zamjenu u doglednoj budućnosti.

Regulatorni dokumenti

Koji je GOST na kugličnoj spojnici 11b27p1 trenutno na snazi?

• Materijal kućišta, štapa i kuglice odgovaraju GOST 15527-2004 legurama bakra i cinka pod pritiskom.
• Materijal za rukovanje mora biti u skladu s GOST 1583-93 aluminijskim legurama.
• Klimatska inačica ventila se procjenjuje prema GOST 15150-69 UHL 4 i nepropusnosti - prema GOST R 54808.
• Konačno, proizvod kao cjelina mora biti u skladu sa zahtjevima međudržavnih standardnih GOST 21345-2005 Cilindričnih, konusnih i kuglastih ventila usvojenih od 12 država bivšeg SSSR-a.

Nuance: zadnji standard regulira proizvodnju ventila za radne tlakove koji nisu viši od 250 atm. Za ultrazvučne tlakove - vaše zahtjeve.

Spomenimo nekoliko ključnih zahtjeva GOST-a 21345-2005.

1. Učinkovit promjer (veličina prolaza u kugli) ventila veličine do DN 350 uključivo mora biti najmanje 95% promjera ulaznog otvora kućišta.
2. Poremećaji u nitu, što ga dovode izvan prosječnog promjera, ne bi trebali imati ukupnu duljinu više od pola okretaja. U tom slučaju, oštećenja ne smiju ometati izvršavanje navojne veze cijevi.

kolege iz razreda

Uz kuglu, u vodovodima se može naći pluta i vijčani ventil. Usporedimo proizvod s kojim proučavamo.

pluta

Ventil od pluta zahtijeva znatne napore za premještanje pluta: površine mjedi ili lijevanog željeza kontaktnih dijelova imaju prilično veliko područje. U slučaju kuglastog ventila, klizanje kuglice od nikla s idealnom površinom preko sjedišta polimera s izuzetno niskim koeficijentom trenja, nema nikakvu primjetnu otpornost na pritiskanje ručice.

Pakiranje plutnog ventila počinje teći na prvom okretu pluta. Žlijezda se neizbježno proizvodi čak i kada je u stanju mirovanja: svaki mehaničar će potvrditi da, kako ne bi došlo do curenja, mora se pakirati jednom svakih nekoliko godina. Brtve polimernog kuglastog ventila u načelu ne zahtijevaju održavanje.

vijak

Ovdje su relevantni problemi vezani za zbijanje. Korištenje gumenih brtvenih prstena ih u potpunosti ne riješi: guma na kraju gubi elastičnost i curenja.

Osim toga, ventil za vijke uređaja daje vlasniku niz ekskluzivnih problema.

• Složeni oblik kruga povećava hidraulički otpor i doprinosi akumulaciji troske ispod ventila.

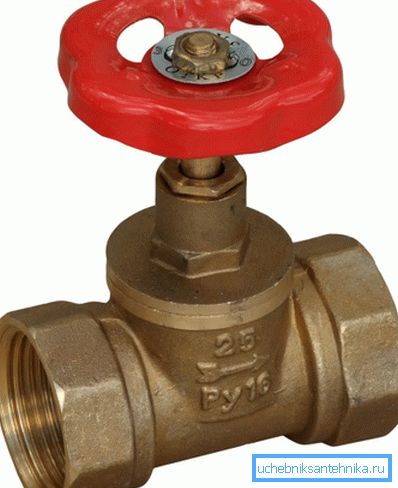

• Ventil treba postaviti strelicom u smjeru protoka vode. Strujni unos može srušiti ventil.

• Gumena brtva na ventilu ima ograničeni vijek trajanja (rijetko više od 3 do 5 godina). Sve metalni ventil neće blokirati vodu ako je između njega i sedla barem jedan zrnati pijesak.

Nijedan od problema navedenih za dizajn kugle nije relevantan.

Zaključak je malo predvidljiv: natjecatelji nemaju šanse. Ako ćete s vlastitim rukama instalirati vodovod ili grijanje, očigledno je da se odlučite za kuglasti ventili.

primjena

Koje su veličine dizalica potrebne pri postavljanju vodovodne komunikacije u kući ili stanu? Gdje bi točno trebali biti primijenjeni? Dajmo neke primjere.

Koristi se sferni spoj 11b27p1 promjera 15 mm:

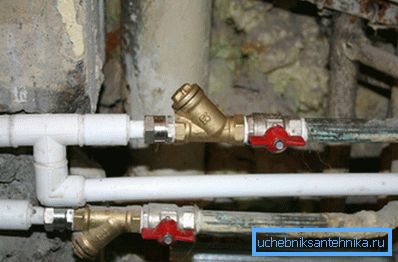

• Na ulaze hladne i tople vode u stanu.

• Kao upravljački ventil za mjerenje temperature i tlaka.
• Na umetcima u vodovod pojedinih vodovodnih instalacija (WC cisterna, umivaonik, sudoper, itd.).

Kružni ventil 11b27p1 s promjerom od 20 mm koristi se za isključivanje pojedinih uređaja za grijanje iz kruga grijanja. Može se staviti na džemper ispred radijatora.

Kapetan očigledan podsjeća: ako su istodobno zatvoreni i kratkospojnik i priključci akumulatora, cirkulacija u podizanju će se potpuno zaustaviti. Uskoro će vas susjedi doći k vama, na čelu s mehaničarom, i početi izgovoriti zle, uvredljive riječi.

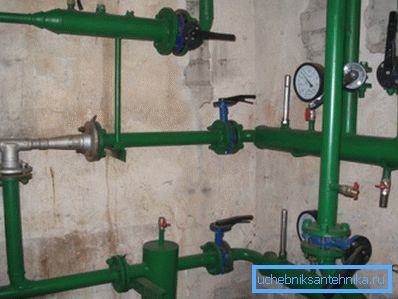

Sifralni spojni ventil 11b27p1 promjera 25 mm postavljen je na usponske vodove i grijanje, na odlagališta sklopa dizala i na ulaznim cijevima kotla.

Kuglični ventil 11b27p1 promjera 32 mm može se koristiti na ustaju u visokim zgradama i na izljevu grijanja kako bi se odrezali određeni dijelovi kruga.

Kuglični ventil 11b27p1 promjera 40 mm se koristi u gravitacijskom sustavu grijanja (prilikom umetanja crpke, prekida zaobilaznicu). Uz veće ventile promjera, može se postaviti u jedinice za mjerenje vode i u kutije za točenje tople vode u dizala.

zaključak

Nadamo se da je naše poznanstvo s predstavnikom domaće sanitarne opreme bilo vrlo informativno. Čitatelj će moći proučavati dodatne materijale gledanjem videozapisa u ovom članku. Sretno!
